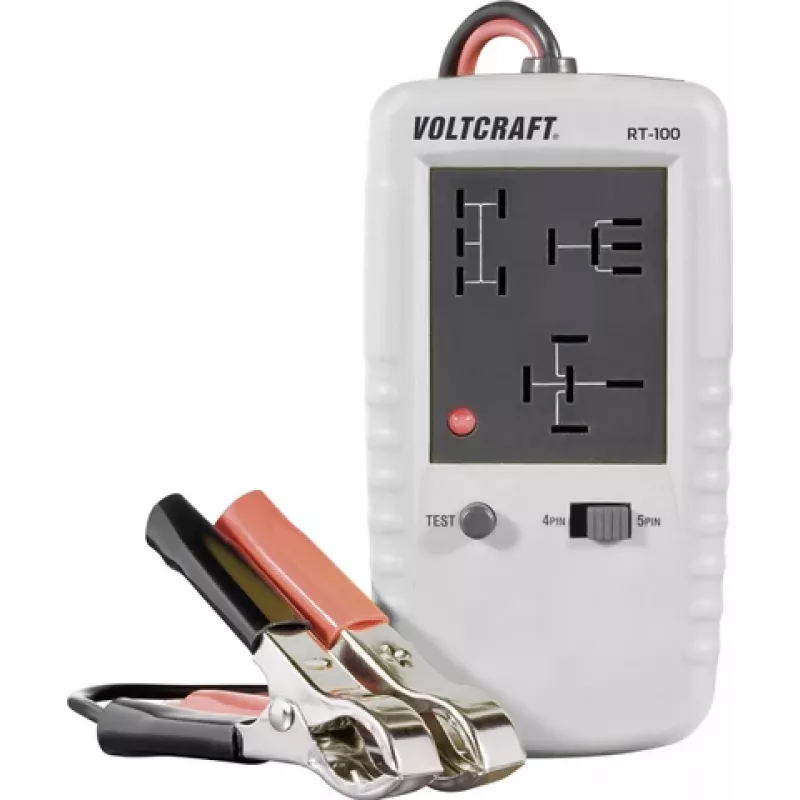

Tester przekaźników Voltcraft RT-100 — do testowania przekaźników od 12 V do 230 V

Tester przekaźników Voltcraft RT-100 to kompaktowe, jednoczęściowe urządzenie przeznaczone do weryfikacji działania przekaźników elektromechanicznych w szerokim zakresie napięcia od 12 V do 230 V. Zapewnia prosty sposób sprawdzenia ciągłości cewki, potwierdzenia przełączania i obserwacji działania styków bez demontażu przekaźnika z gniazda. Lekki tester jest przeznaczony do diagnostyki warsztatowej, kontroli konserwacyjnych i zadań serwisowych w terenie, gdzie szybka weryfikacja wydajności przekaźnika skraca czas usuwania usterek.

Zalety

Tester obsługuje szeroki zakres napięć wejściowych, umożliwiając stosowanie w samochodowych układach 12 V, a także w przemysłowych i domowych instalacjach do 230 V. Jednoczęściowa konstrukcja pozwala na bezpośrednie podłączenie do pinów przekaźnika w celu natychmiastowego testowania funkcjonalnego, a widoczne wskaźniki ułatwiają określenie, czy cewki i styki działają prawidłowo. Kompaktowa budowa sprawia, że urządzenie jest przenośne i nadaje się do prac w terenie oraz rutynowych serwisów.

Zastosowanie

• Diagnostyka i naprawa przekaźników w warsztacie
• Kontrole konserwacyjne w przemysłowych szafach sterowniczych
• Serwis terenowy i usuwanie usterek na miejscu
• Testowanie przekaźników w samochodowych i morskich układach elektrycznych
• Demonstracje edukacyjne i szkoleniowe działania przekaźników

Kluczowe specyfikacje

• Zakres napięcia roboczego: od 12 V do 230 V AC/DC
• Kompatybilność: przekaźniki elektromechaniczne ze standardowymi układami wyprowadzeń
• Funkcje: kontrola ciągłości cewki, weryfikacja przełączania, wskazanie działania styków
• Format: kompaktowe, jednoczęściowe urządzenie ręczne
• Typowe środowisko użytkowania: warsztat, przemysł, serwis terenowy

Sposób użycia

Podłącz tester Voltcraft RT-100 do przekaźnika, wyrównując jego styki z pinami przekaźnika lub wkładając przekaźnik do testera, w zależności od możliwości. Doprowadź odpowiednie napięcie zasilające w zakresie od 12 V do 230 V. Obserwuj wskaźniki testera podczas zasilania cewki, aby potwierdzić przełączanie i sprawdzić działanie styków. Dla bezpieczeństwa upewnij się, że zasilanie zostało odłączone przed wykonaniem lub zmianą połączeń i postępuj zgodnie ze standardowymi procedurami bezpieczeństwa elektrycznego podczas pracy z obwodami pod napięciem.

Zalecenia

Używaj testera w określonym zakresie napięć i sprawdź kompatybilność z wyprowadzeniami przekaźnika przed testowaniem. Podczas pracy z układami wysokiego napięcia używaj izolowanych narzędzi i odpowiednich środków ochrony indywidualnej. Przechowuj urządzenie w suchym środowisku i dbaj o czystość styków, aby utrzymać niezawodne wyniki testów.
