TP-Link MC112CS sieciowy konwerter mediów 100 Mbit/s Single-mode Czarny

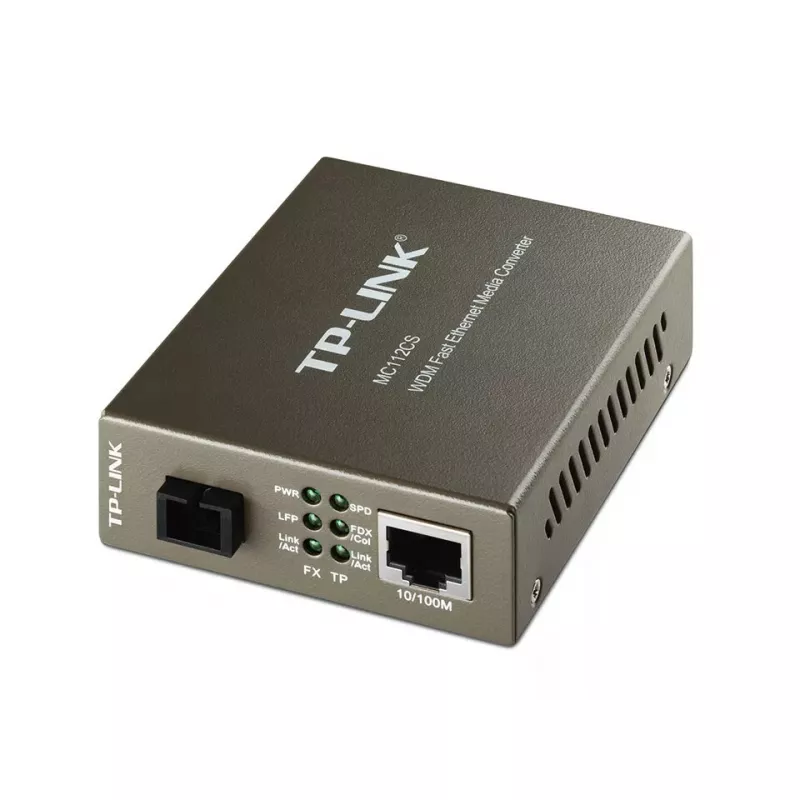

TP-Link MC112CS to konwerter mediów WDM, który konwertuje światłowód jednomodowy 100BASE-FX na miedziany Ethernet 100BASE-TX i odwrotnie, wykorzystując pojedyncze złącze SC. Zgodny ze standardami IEEE 802.3u, działa na pełnej prędkości medium i obsługuje transmisję laserową dalekiego zasięgu (LX): nadaje na 1310 nm i odbiera na 1550 nm. Dzięki technologii WDM, MC112CS wymaga tylko jednego włókna do dwukierunkowej transmisji danych i obsługuje łącza światłowodowe jednomodowe o długości do 20 km. Kompaktowe urządzenie autonomiczne posiada diody LED stanu i nie wymaga obudowy rack.

Zalety

MC112CS obniża koszty okablowania dzięki jednowłóknowej transmisji WDM, zapewnia automatyczny MDI/MDI-X i auto-negocjację na porcie TX (RJ-45) oraz realizuje zgodną z IEEE konwersję 10/100Base-TX na 100Base-FX. Złącze światłowodowe SC i obsługa długich dystansów (do 20 000 m) sprawiają, że nadaje się do łączy sieciowych dalekiego zasięgu przy niskim poborze mocy.

Zastosowanie

• Wydłużanie Ethernetu przez łącza światłowodowe jednomodowe do 20 km
• Podłączanie urządzeń miedzianego Ethernetu do szkieletów światłowodowych
• Łącza punkt-punkt tam, gdzie preferowane jest okablowanie WDM na jednym włóknie
• Małe instalacje wymagające autonomicznego konwertera mediów

Kluczowe parametry

• Model: TP-Link MC112CS (MPN: MC112CS)
• Standardy: IEEE 802.3u 10/100Base-TX, 100Base-FX
• Typ światłowodu: Jednomodowy (złącze SC)
• Długości fal: Nadawanie 1310 nm / Odbiór 1550 nm (WDM)
• Maks. odległość światłowodu: 20 000 m (20 km)
• Port Ethernet: 1 × RJ-45 (Auto MDI/MDI-X, auto-negocjacja)
• Przepustowość: Obsługuje Ethernet 10/100 Mbps (karta katalogowa podaje możliwość do 1000 Mbit/s)
• Pobór mocy: maks. 2,41 W
• Certyfikaty: FCC, CE
• Kolor: Czarny

Jak używać

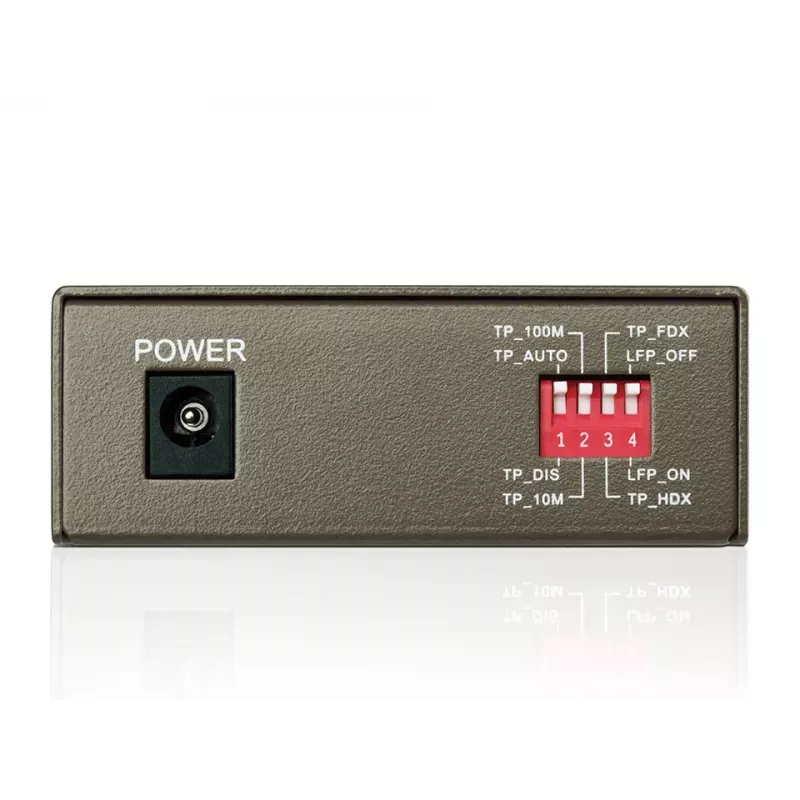

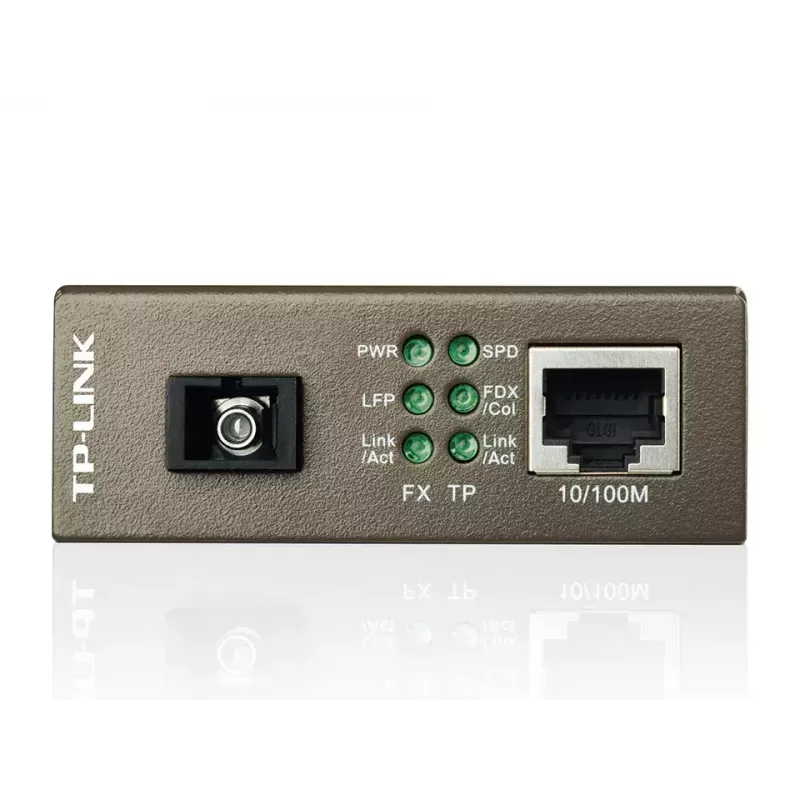

Zainstaluj MC112CS w pobliżu urządzenia, które ma być podłączone, i zasilaj go za pomocą dołączonego zasilacza. Podłącz miedziane urządzenie Ethernetowe do portu RJ-45; konwerter automatycznie wykona MDI/MDI-X i wynegocjuje prędkość oraz duplex na tym porcie. Użyj kabla światłowodowego jednomodowego ze złączami SC i upewnij się, że urządzenie na drugim końcu jest skonfigurowane na komplementarne długości fali WDM (powinno nadawać na 1550 nm i odbierać na 1310 nm). Sprawdź łącze i aktywność za pomocą diod LED na panelu przednim i potwierdź poprawne działanie na obu końcach łącza światłowodowego.

Zalecenia

Używaj certyfikowanego światłowodu jednomodowego SC i sprawdź, czy zdalny konwerter mediów lub transceiver obsługuje komplementarne długości fal WDM (TX 1550 nm / RX 1310 nm), aby zapewnić poprawną dwukierunkową pracę. Dla odległości bliskich 20 km sprawdź tłumienie włókna i jakość złączy; rozważ przetestowanie wydajności łącza po instalacji.
