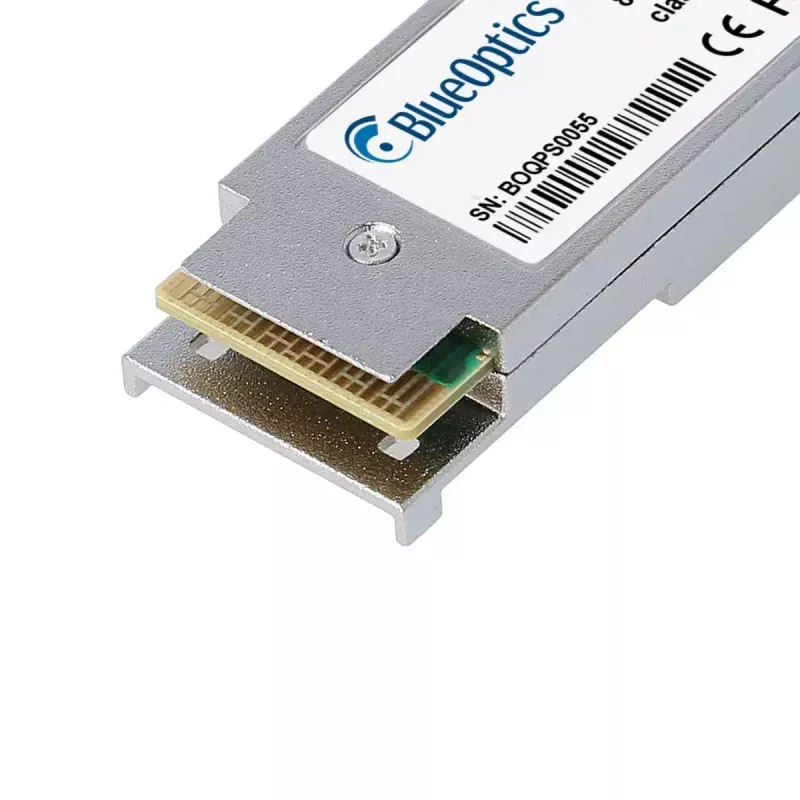

transceiver QSFP BlueOptics QSFP-40G-CSR4-MM850-H-BO 40000 Mbit/s 850 nm

BlueOptics QSFP-40G-CSR4-MM850-H-BO to moduł transceivera światłowodowego w formacie QSFP zaprojektowany do łączy 40 Gbit/s za pośrednictwem światłowodu wielomodowego. Działa na długości fali 850 nm i wykorzystuje złącze światłowodowe MPO/MTP do obsługi równoległej transmisji wielomodowej do 300 m. Moduł zawiera zarówno optykę nadawczą, jak i odbiorczą oraz implementuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) w celu uzyskania w czasie rzeczywistym statusu napięcia, temperatury i mocy optycznej, umożliwiając monitorowanie i zdalną diagnostykę w kompatybilnych systemach.

Zalety

transceiver zapewnia wysoką przepustowość 40 Gbit/s w kompaktowej obudowie QSFP i jest kompatybilny z popularnymi platformami sprzętowymi akceptującymi moduły MPO/MTP w stylu QSFP-40G-CSR4. Zastosowanie optyki wielomodowej 850 nm zmniejsza wrażliwość na zakłócenia elektromagnetyczne i umożliwia gęste połączenia w centrach danych i agregacji na krótkie dystanse. Zintegrowana diagnostyka cyfrowa i sprawdzony dobór komponentów przyczyniają się do długiego średniego czasu między awariami, zwiększając dostępność w krytycznych środowiskach sieciowych.

Przeznaczenie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj moduł w dowolnym kompatybilnym gnieździe QSFP, postępując zgodnie z procedurami hot-plug i ochrony przed wyładowaniami elektrostatycznymi (ESD) określonymi przez dostawcę sprzętu hosta. Podłącz wielomodowy kabel krosowy MPO/MTP do transceivera i upewnij się, że przeciwległy transceiver lub panel krosowy jest okablowany dla odpowiednich równoległych torów. Zweryfikuj stan łącza i diagnostykę za pośrednictwem interfejsu zarządzania urządzenia hosta; jeśli jest to obsługiwane, monitoruj napięcie, temperaturę i moc optyczną za pomocą DDM/DOM. Upewnij się, że podłączony typ światłowodu i kabel krosowy spełniają specyfikacje wielomodowe OM3/OM4, aby osiągnąć znamionowy dystans.

Zalecenia

W celu zapewnienia niezawodnego działania należy używać wysokiej jakości wielomodowych kabli krosowych MPO/MTP zgodnych ze standardami OM3/OM4, utrzymywać odpowiednią czystość włókien oraz sprawdzić, czy sprzęt hosta obsługuje DDM/DOM i moduły w stylu QSFP-40G-CSR4. Postępuj zgodnie z wytycznymi producenta dotyczącymi wkładania/wyjmowania i środków ostrożności ESD, aby zachować żywotność i MTBF.
