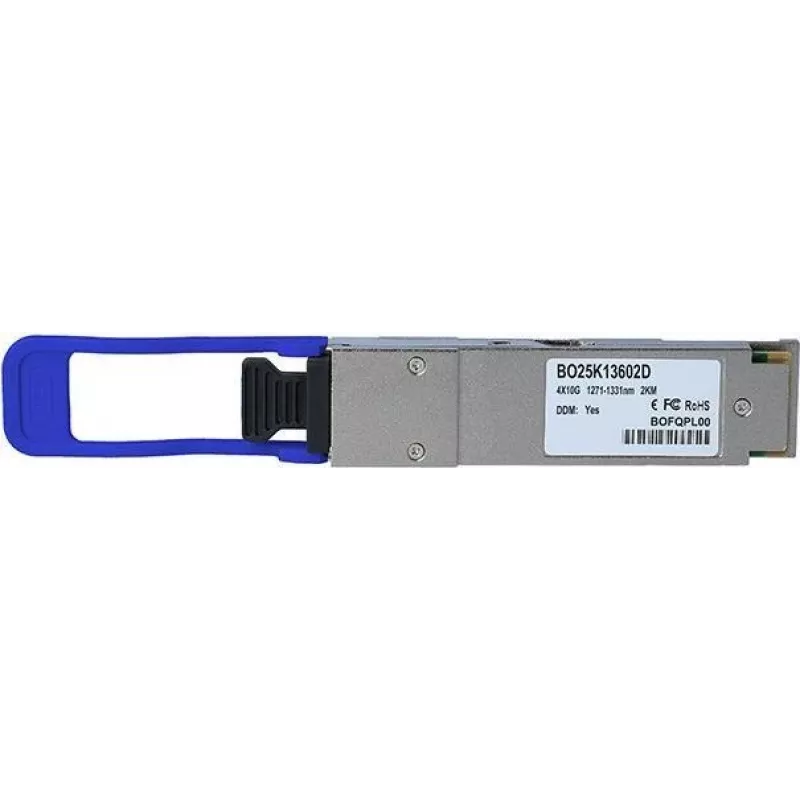

transceiver QSFP BlueOptics QSFP-IR4-BI-BO 40000 Mbit/s srebrny

BlueOptics QSFP-IR4-BI-BO to światłowodowy moduł nadawczo-odbiorczy QSFP zaprojektowany do szybkich łączy optycznych do 40000 Mbit/s. Wykorzystuje złącza duplex LC i światłowód jednomodowy, aby zapewnić transmisję na duże odległości do 2000 m. Zamknięty w kompaktowej, srebrnej obudowie i ważący około 40 g, moduł ten jest zgodny z konwencjami formatu MSA QSFP i obsługuje popularne protokoły, takie jak Ethernet i Fibre Channel over Ethernet dla łączy 40 Gbit/s. Zawiera kanały nadajnika i odbiornika CWDM oraz oferuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) w celu monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej TX, mocy wejściowej RX i temperatury, jeśli sprzęt hosta to obsługuje.

Zalety

Moduł zapewnia przepustowość danych 40 Gbit/s przez światłowód jednomodowy o zasięgu optycznym odpowiednim do połączeń kampusowych i centrów danych do 2 km. Zgodność z portami QSFP zgodnymi z MSA i okablowaniem duplex LC upraszcza integrację z przełącznikami, routerami i systemami pamięci masowej. Wbudowana diagnostyka cyfrowa umożliwia zdalne monitorowanie oraz ułatwia lokalizację usterek i konserwację zapobiegawczą. Kompaktowa obudowa QSFP i niska waga sprawiają, że instalacja i wymiana są proste.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj transceiver QSFP w porcie QSFP zgodnym z MSA przełącznika, routera lub innego urządzenia sieciowego obsługującego moduły QSFP 40 Gbit/s. Podłącz jednomodowe kable krosowe duplex LC do złącza LC transceivera, przestrzegając właściwej polaryzacji. Sprawdź, czy urządzenie hosta rozpoznaje moduł i, jeśli to konieczne, włącz lub potwierdź obsługę DDM/DOM w interfejsie zarządzania urządzenia, aby uzyskać dostęp do wartości diagnostycznych. Aby uzyskać optymalną wydajność, używaj światłowodu jednomodowego przystosowanego do planowanej odległości i przestrzegaj wytycznych dostawcy sprzętu dotyczących prowadzenia kabli i promienia gięcia.

Zalecenia

Przed instalacją upewnij się, że host jest zgodny z modułami QSFP LR4L/CWDM i używaj wysokiej jakości jednomodowych kabli krosowych duplex LC oraz, jeśli to możliwe, paneli krosowych, aby zachować jakość sygnału. Jeśli wymagane jest zdalne monitorowanie, potwierdź, że sprzęt hosta obsługuje DDM/DOM, aby uzyskać dostęp do danych diagnostycznych w czasie rzeczywistym. Obchodź się z interfejsami optycznymi z zaślepkami przeciwpyłowymi założonymi do momentu podłączenia i unikaj dotykania czołowych powierzchni włókien, aby zmniejszyć zanieczyszczenie złączy.
