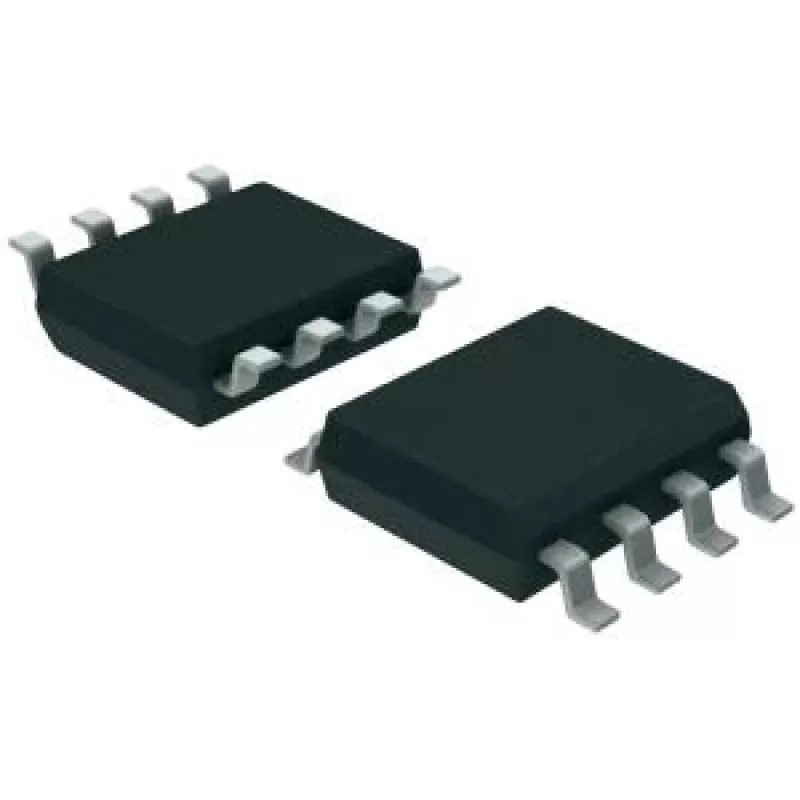

transceiver RS485 1/1 SOIC-8, Texas Instruments SN75LBC176D

transceiver RS485 1/1 SOIC-8 firmy Texas Instruments SN75LBC176D to półdupleksowy transceiver różnicowy zaprojektowany do niezawodnej komunikacji w sieciach RS-485. W obudowie SOIC-8 integruje jeden sterownik i jeden odbiornik, obsługując standardowe dwuprzewodowe topologie magistral wielopunktowych. Urządzenie jest przeznaczone do zastosowań, w których wymagana jest niezawodna szeregowa sygnalizacja różnicowa i odporność na zakłócenia, takich jak przemysłowe łącza komunikacyjne, interfejsy sterowania procesami i systemy akwizycji danych.

Zalety

Ten transceiver RS485 oferuje zintegrowane układy sterownika i odbiornika zoptymalizowane pod kątem pracy półdupleksowej, zmniejszając potrzebę stosowania elementów dyskretnych i upraszczając projekt płytki. Obudowa SOIC-8 zapewnia kompaktową powierzchnię odpowiednią do konstrukcji o ograniczonej przestrzeni. Urządzenie, zaprojektowane zgodnie z powszechnymi poziomami sygnalizacji branżowej, zapewnia stabilną komunikację różnicową na długich kablach i pomaga minimalizować błędy spowodowane szumami współbieżnymi. Jego prosty interfejs i kompatybilność ze standardami branżowymi ułatwiają integrację z istniejącymi sieciami RS-485.

Zastosowanie

• Przemysłowe łącza komunikacji szeregowej i węzły magistral polowych
• Moduły interfejsów sterowania procesami i sterowników PLC
• Bramy sieciowe systemów akwizycji danych i sieci czujników
• Systemy wbudowane wymagające niezawodnej sygnalizacji różnicowej

Kluczowe specyfikacje

• Topologia: półdupleksowy transceiver różnicowy z jednym sterownikiem i jednym odbiornikiem
• Obudowa: SOIC-8 do montażu powierzchniowego
• Interfejs: sygnalizacja różnicowa kompatybilna z RS-485/RS-422
• Funkcja: obsługa dwuprzewodowej magistrali wielopunktowej
• Typowe środowisko zastosowań: przemysłowe i wbudowane łącza szeregowe

Sposób użycia

Umieść transceiver SOIC-8 na płytce drukowanej zgodnie z zalecanym przez producenta obrysem i przestrzegaj zasad prawidłowego uziemienia i odsprzęgania. Podłącz linie różnicowe A i B do magistrali i zapewnij napięcie zasilania oraz sygnały sterujące włączaniem/wyłączaniem zgodnie z wymaganiami systemowymi. Używaj jednego transceivera na węzeł w magistrali dwuprzewodowej i zarządzaj taktowaniem włączania sterownika w trybie półdupleksowym, aby uniknąć kolizji na magistrali. Przestrzegaj zalecanych praktyk dotyczących terminacji i rezystorów zabezpieczających na końcach długich kabli, aby utrzymać integralność sygnału.

Zalecenia

W celu niezawodnego działania należy przestrzegać standardowych wytycznych instalacji RS-485: umieszczać rezystory terminujące na końcach kabli, w razie potrzeby stosować skrętkę ekranowaną i zapewnić wspólne odniesienie lub ścieżkę uziemienia dla łączy na duże odległości. Sprawdź taktowanie włączania/wyłączania w konfiguracjach wielopunktowych i umieść kondensatory odsprzęgające blisko pinu VCC urządzenia, aby zapewnić stabilne zasilanie.
