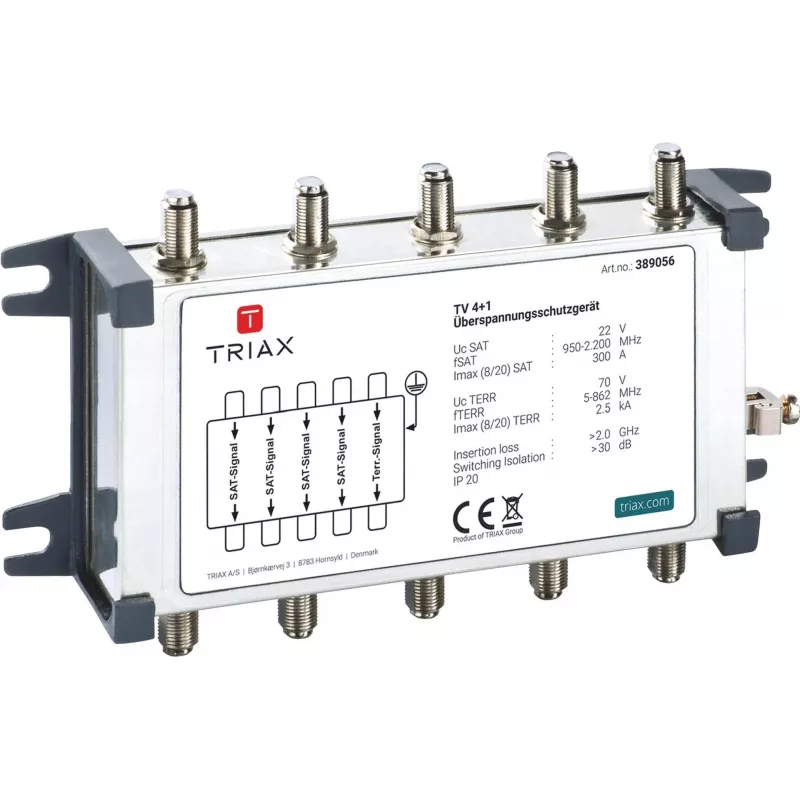

Triax TV 4+1 Ochronnik przepięciowy do linii koncentrycznych i uziemienia 389056

W przeciwieństwie do podstawowych listew zasilających, które chronią tylko gniazda elektryczne, Triax TV 4+1 koncentruje się na często pomijanej podatności torów sygnałowych koncentrycznych. Chroni do czterech niezależnych linii typu F — naziemnej telewizji, IF satelitarnej lub mieszanki — plus dedykowane połączenie uziemiające, co czyni go specjalistycznym obrońcą całego zestawu odbiorczego.

Najważniejsze cechy

• Chroni 4 linie koncentryczne (gniazda żeńskie F) i 1 zacisk uziemiający
• Szeroki zakres częstotliwości 5–2400 MHz, idealny do TV i SAT IF
• Wysoka odporność na przepięcia: 20 kA znamionowego prądu wyładowczego na linię
• Niska strata wtrąceniowa (< 0,5 dB) zachowuje jakość sygnału
• Obudowa z metalu odlewanego z możliwością montażu na ścianie

W codziennym użytkowaniu

Zainstaluj urządzenie blisko punktu wejścia anteny lub czaszy satelitarnej. Podłącz przychodzące kable koncentryczne do portów typu F, a przewód uziemiający przymocuj do zacisku śrubowego (do 16 mm²). Podczas uderzenia pioruna lub przepięcia ochronnik odprowadza nadmiar energii do ziemi, zapobiegając uszkodzeniu odbiorników, telewizorów i innych podłączonych urządzeń. Solidna metalowa obudowa wytrzymuje trudne warunki, a szeroki zakres temperatur pracy (-40 do +85 °C) zapewnia niezawodne działanie na strychach, w piwnicach lub obudowach zewnętrznych.

Pełna specyfikacja

• Typ: Urządzenie przeciwprzepięciowe (SPD) do sieci koncentrycznych
• Chronione linie: 4 koncentryczne + 1 uziemienie
• Typ złącza: żeńskie typu F
• Połączenie uziemiające: zacisk śrubowy (do 16 mm²)
• Zakres częstotliwości: 5–2400 MHz
• Impedancja: 75 omów
• Strata wtrąceniowa: < 0,5 dB przy 2150 MHz
• Strata odbiciowa: > 18 dB (5–862 MHz), > 15 dB (862–2150 MHz)
• Znamionowy prąd wyładowczy (In): 20 kA (8/20 µs) na linię
• Impulsowy prąd wyładowczy (Iimp): 2,5 kA (10/350 µs) na linię
• Poziom ochrony napięciowej (Up): < 900 V (L-PE, 1,2/50 µs)
• Skuteczność ekranowania: > 100 dB
• Temperatura pracy: -40 do +85 °C
• Norma: EN 61643-21 (Typ 2)
• Materiał obudowy: metal odlewany
• Montaż: naścienny

Uwaga końcowa

Aby zapewnić niezawodną ochronę linii sygnałowych TV i satelitarnych, Triax TV 4+1 dostarcza profesjonalną ochronę przeciwprzepięciową bez kompromisów w zakresie integralności sygnału. Jego kompaktowa, wytrzymała konstrukcja czyni go niezbędnym elementem każdej instalacji mieszkaniowej lub komercyjnej.
