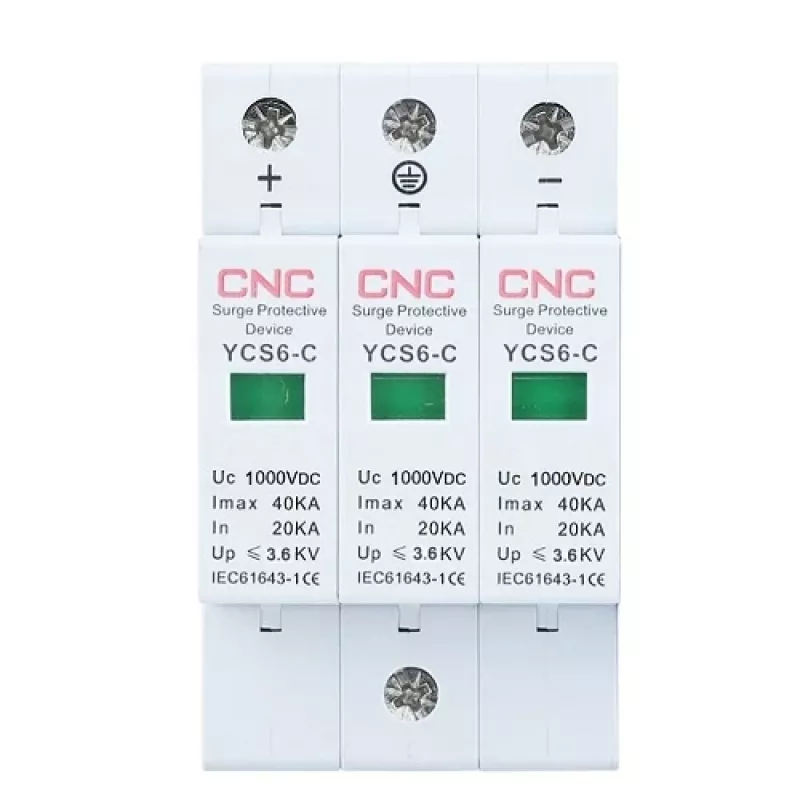

Urządzenie ochrony przeciwprzepięciowej HiSmart NV821747 3P 1000 V DC

HiSmart NV821747 to 3-biegunowe urządzenie ochrony przeciwprzepięciowej przeznaczone do systemów prądu stałego do 1000 V DC. Chroni panele fotowoltaiczne, falowniki, sterowniki i inne urządzenia prądu stałego przed przepięciami przejściowymi spowodowanymi indukcją wyładowań atmosferycznych, bezpośrednimi uderzeniami lub zdarzeniami łączeniowymi. Kompaktowy moduł montowany jest na szynie DIN 35 mm i zapewnia wymierne zmniejszenie ryzyka przepięć w instalacjach prądu stałego w przemyśle i energetyce odnawialnej.

Zalety

NV821747 oferuje ochronę klasy C o znamionowym prądzie wyładowczym 20 kA i maksymalnym prądzie wyładowczym 40 kA, zapewniając szybką odpowiedź (poniżej 25 ns) i poziom ochrony napięciowej do 3,6 kV. Jest zgodny z normami IEC 61643-1 i CE, pasuje do standardowego montażu na szynie DIN 35 mm i obsługuje przekroje przewodów 4–6 mm². Zakres temperatury pracy wynosi od -40 °C do +85 °C, a wilgotność względna poniżej 95% przy 25 °C.

Zastosowanie

• Panele fotowoltaiczne (PV) i systemy zasilania energią słoneczną
• Falowniki prądu stałego i sterowniki mocy
• Systemy prądu stałego dla elektrowni wiatrowych i przemysłowe urządzenia prądu stałego
• Ochrona długich tras kablowych prądu stałego narażonych na przepięcia atmosferyczne lub łączeniowe

Kluczowe specyfikacje

• Bieguny: 3P
• Klasa: C
• Maksymalne napięcie trwałej pracy (Uc): 1000 V DC
• Znamionowy prąd wyładowczy (In): 20 kA
• Maksymalny prąd wyładowczy (Imax): 40 kA
• Poziom ochrony napięciowej (Up): ≤ 3,6 kV
• Czas odpowiedzi: < 25 ns
• Częstotliwość: 50/60 Hz
• Temperatura pracy: -40 °C do +85 °C
• Wilgotność względna (przy 25 °C): < 95%
• Montaż: Szyna DIN 35 mm
• Przekrój przewodu: 4–6 mm²
• Wymiary: 54 × 90 × 67 mm
• Normy: IEC 61643-1, CE
• Gwarancja: 24 miesiące

Sposób użycia

Zainstaluj HiSmart NV821747 na standardowej szynie DIN 35 mm w skrzynce rozdzielczej lub łączeniowej prądu stałego, podłączając trzy bieguny do odpowiednich przewodów prądu stałego zgodnie z polaryzacją systemu i lokalnymi przepisami dotyczącymi okablowania. Upewnij się, że przekroje przewodów odpowiadają zalecanym 4–6 mm², a połączenia są dokręcone zgodnie z wartościami momentu obrotowego podanymi przez producenta. Umieść urządzenie blisko chronionego sprzętu lub w punkcie, w którym zasilanie prądem stałym wchodzi do instalacji, aby uzyskać optymalne odprowadzanie przepięć.

Zalecenia

Aby zapewnić niezawodną ochronę, sprawdź zgodność z napięciem systemu (maks. 1000 V DC) i wymień urządzenie po ekstremalnym przepięciu lub gdy wskaźnik/monitorowanie sygnalizuje koniec okresu użytkowania. Zaleca się regularne kontrole wizualne i okresowe testy uziemienia systemu prądu stałego oraz elementów ochrony przeciwprzepięciowej w celu utrzymania skuteczności ochrony.
