Uchwyt do montażu płaskiego panelu B-Tech BT8390 VESA 800 udźwig 200 kg

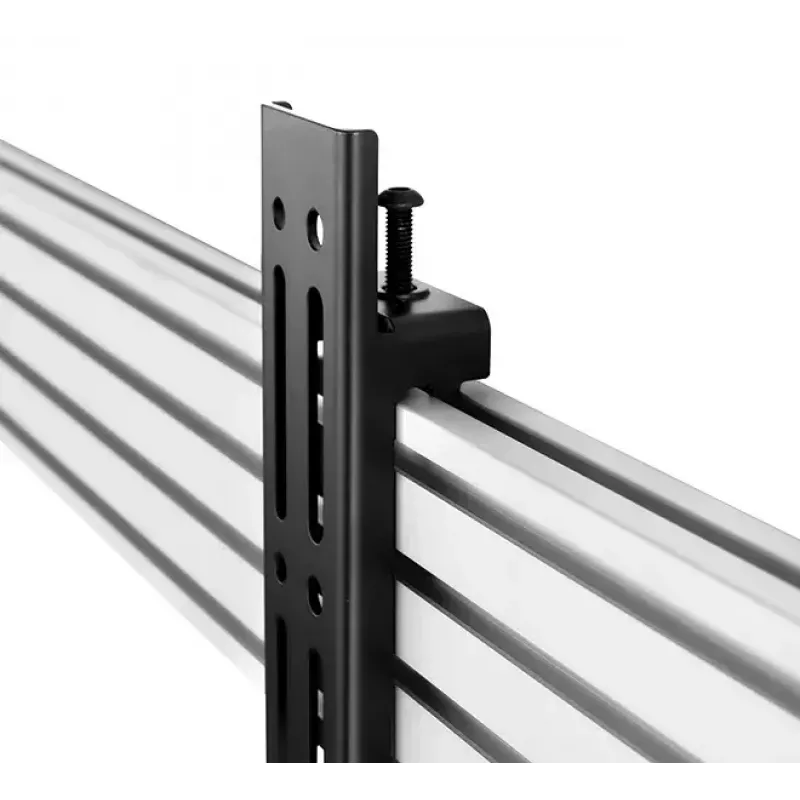

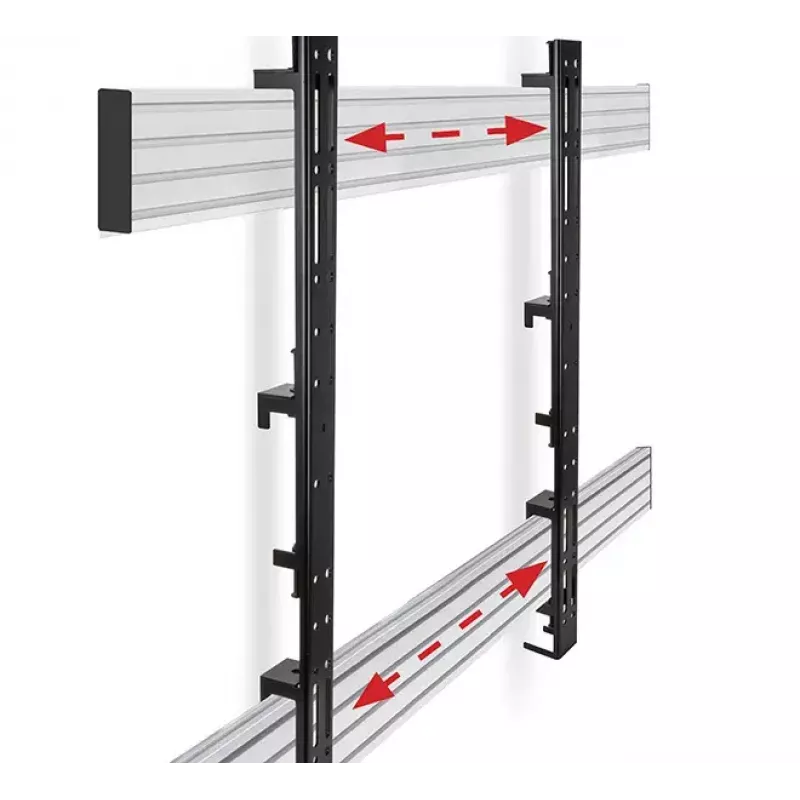

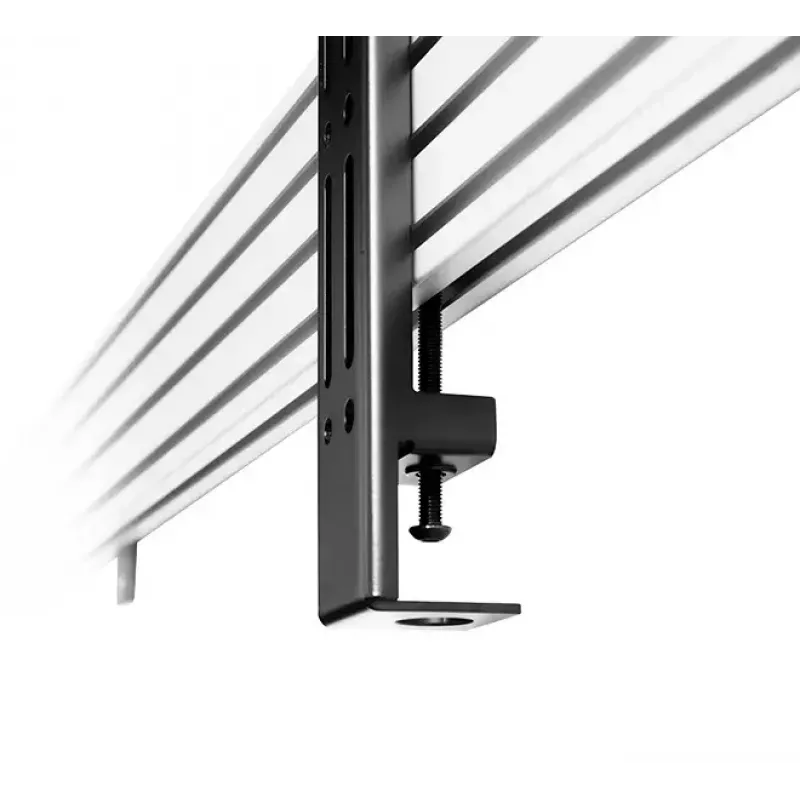

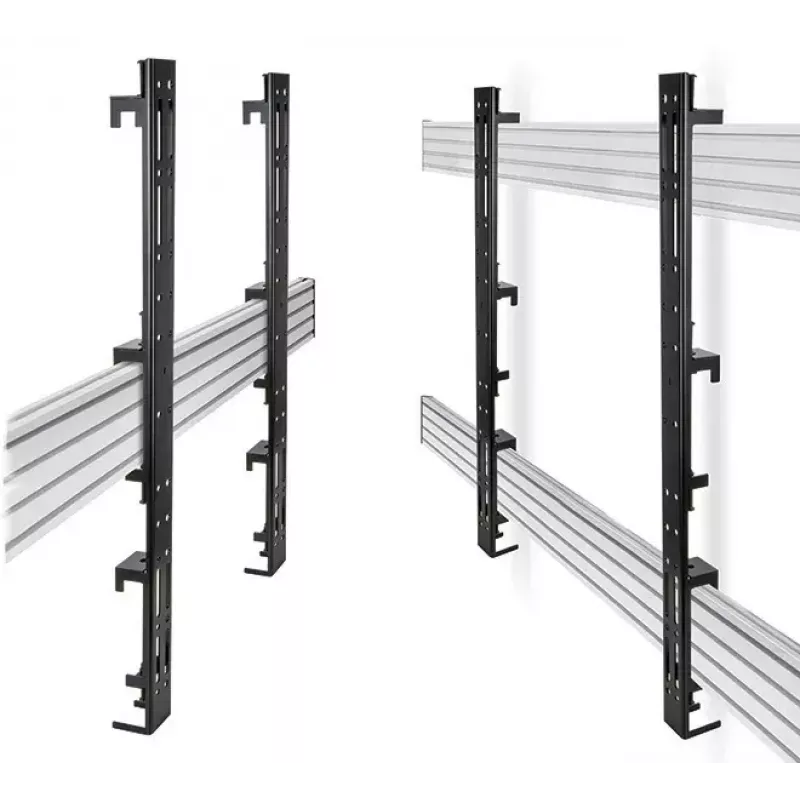

Ramiona interfejsu montują płaskie ekrany do jednej lub dwóch poziomych szyn montażowych System X w stałej pozycji. Uniwersalna konstrukcja obsługuje różne rozmiary ekranów i umożliwia instalację w orientacji poziomej lub pionowej. Śruby poziomujące na każdym ramieniu umożliwiają regulację wysokości po instalacji, a głębokość montażu 64 mm od ściany zapewnia dostęp do kabli i złączy.

Zalety

Ramiona interfejsu B-Tech BT8390 VESA 800 są przeznaczone do intensywnej eksploatacji z udźwigiem do 200 kg i posiadają certyfikaty cTUVus oraz TUV gwarantujące niezawodne działanie. Czarne wykończenie i kompaktowy przekrój (szerokość 58 mm, głębokość 64 mm) zapewniają niskoprofilowy, profesjonalny wygląd przy zachowaniu wytrzymałości mechanicznej wymaganej dla dużych wyświetlaczy. Regulowane śruby poziomujące ułatwiają końcowe wyrównanie po montażu.

Zastosowanie

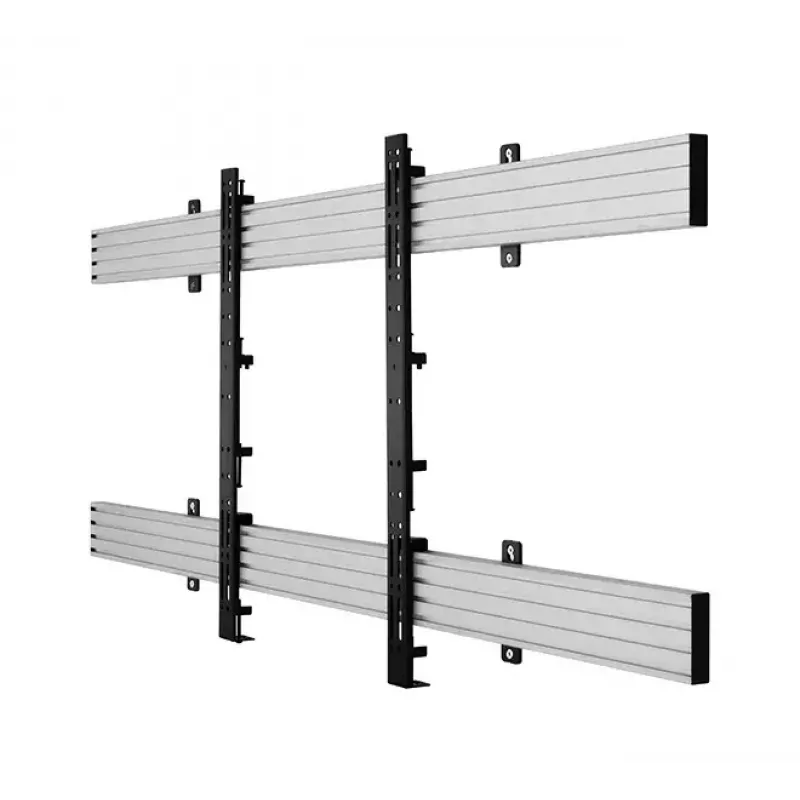

• Montaż dużych płaskich ekranów na poziomych szynach System X
• Instalacje stałe wymagające orientacji pionowej lub poziomej
• Wyświetlacze komercyjne AV, digital signage i w pomieszczeniach kontrolnych

Kluczowe dane techniczne

• Maksymalny udźwig: 200 kg
• Kompatybilny ze standardem montażowym VESA 800
• Głębokość od ściany po zamontowaniu: 64 mm
• Wysokość całkowita: 886 mm
• Szerokość: 58 mm
• Wykończenie: czarny
• Certyfikaty: cTUVus, TUV

Jak używać

Przymocuj ramiona interfejsu do jednej lub dwóch poziomych szyn montażowych System X zgodnie z instrukcjami producenta szyn, a następnie zamocuj ekran do ramion przy użyciu standardu VESA 800. Użyj śrub poziomujących na każdym ramieniu, aby wyregulować wysokość wyświetlacza i zapewnić jego wypoziomowanie. Upewnij się, że całkowita masa ekranu nie przekracza udźwigu 200 kg, a wszystkie elementy mocujące są dokręcone zgodnie z zalecanymi wartościami momentu obrotowego.

Zalecenia

Aby instalacja była bezpieczna i trwała, używaj z kompatybilnymi szynami System X, sprawdź masę ekranu i standard VESA przed montażem oraz poprowadź kable przez szczelinę zapewnioną przez głębokość montażu 64 mm, aby uniknąć naprężeń złączy.
