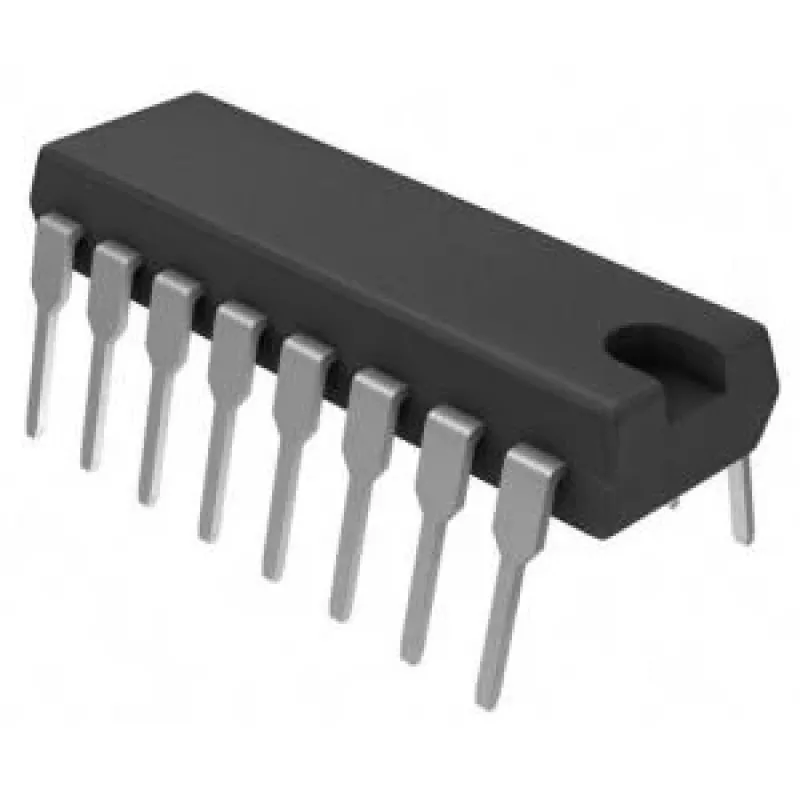

Układ multipleksera Texas Instruments MPC508AP PDIP-16

Texas Instruments MPC508AP to układ scalony interfejsu multipleksera w obudowie PDIP-16. Zaprojektowany do trasowania i wyboru sygnałów w systemach elektronicznych, ten multiplekser DIP-16 nadaje się do prototypowania na płytkach przewlekanych oraz do stosowania jako zamiennik w starszych urządzeniach. Urządzenie obsługuje zarówno przełączanie sygnałów analogowych, jak i cyfrowych, gdzie wymagana jest kompaktowa, standardowa obudowa dwurzędowa.

Zalety

Obudowa PDIP-16 ułatwia montaż na płytkach stykowych i uniwersalnych oraz umożliwia ręczne lutowanie i stosowanie podstawek w celu szybkiej wymiany. Zintegrowany multiplekser zmniejsza potrzebę stosowania dyskretnych komponentów przełączających, oszczędzając miejsce na płytce i upraszczając projektowanie obwodów. Kompatybilność z typowymi poziomami logicznymi czyni urządzenie uniwersalnym do szeregu zastosowań kontrolnych i testowych.

Kluczowe specyfikacje

• Obudowa: PDIP-16 (przewlekana obudowa dwurzędowa)
• Funkcja: interfejs multipleksera do trasowania sygnałów i wyboru kanałów
• Typ sygnału: odpowiedni dla sygnałów analogowych i cyfrowych
• Liczba wyprowadzeń: 16 wyprowadzeń dla połączeń wejściowych/wyjściowych i sterujących
• Styl montażu: przewlekany, kompatybilny z płytkami stykowymi i uniwersalnymi

Sposób użycia

Zintegruj multiplekser PDIP-16 ze swoim obwodem, wkładając go do kompatybilnej podstawki lub lutując do płytki PCB przewlekanej zgodnie ze standardową orientacją wyprowadzeń. Podłącz linie sterujące do wejść wyboru i poprowadź sygnały źródłowe i docelowe do wyprowadzeń wejściowych/wyjściowych multipleksera zgodnie ze swoim schematem. Upewnij się, że szyny zasilające i poziomy sygnałów odniesienia spełniają wymagane warunki pracy urządzenia i zachowaj prawidłową kolejność włączania zasilania, jeśli ma to zastosowanie.

Zalecenia

W celu niezawodnego działania użyj odpowiedniej podstawki, jeśli spodziewasz się częstej wymiany lub rekonfiguracji. Zweryfikuj zakresy napięć sygnałów i zapewnij kondensatory odsprzęgające na wyprowadzeniach zasilania, aby zminimalizować szumy. Podczas wymiany urządzeń w starszych urządzeniach potwierdź kompatybilność wyprowadzeń i sprawdź wymagane rezystory podciągające lub ściągające na liniach sterujących.
