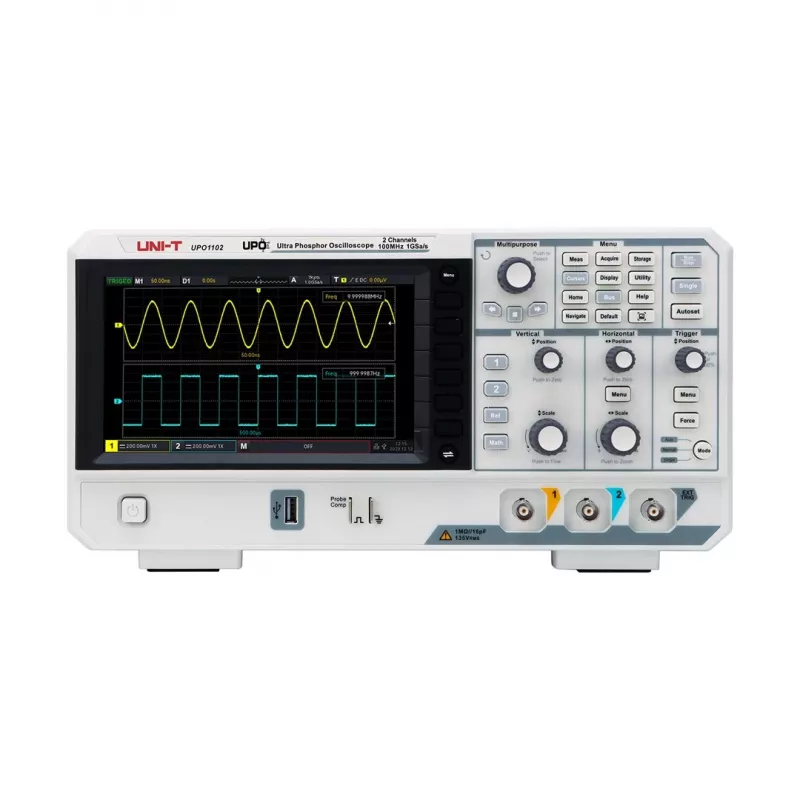

Uni-T UPO1102 100 MHz 2-kanałowy oscyloskop cyfrowy

Uni-T UPO1102 to wysokowydajny 100 MHz oscyloskop cyfrowy z 2 kanałami, oferujący próbkowanie w czasie rzeczywistym 1 GSa/s i głębokość pamięci 56 Mpts. Zaprojektowany dla profesjonalnych inżynierów i techników, zapewnia zaawansowane wyzwalanie, automatyczne pomiary i dekodowanie magistral szeregowych do wydajnego rozwiązywania problemów i analizy.

Zalety

Z szybkością przechwytywania przebiegów do 400 000 wfms/s w trybie sekwencyjnym, UPO1102 z łatwością rejestruje rzadkie błędy i zdarzenia przejściowe. 8-calowy wyświetlacz TFT LCD o rozdzielczości 800x600 zapewnia wyraźny podgląd przebiegów. Kompleksowe typy wyzwalania i 34 automatyczne pomiary usprawniają proces debugowania.

Zastosowanie

• Laboratoria napraw i serwisu elektroniki
• Rozwój systemów wbudowanych
• Instytucje edukacyjne i szkoleniowe
• Badania i rozwój

Kluczowe specyfikacje

• Pasmo: 100 MHz
• Kanały: 2
• Próbkowanie w czasie rzeczywistym: 1 GSa/s
• Głębokość pamięci: 56 Mpts
• Wyświetlacz: 8-calowy TFT LCD, 800x600 pikseli
• Czułość pionowa: 1 mV/dz do 20 V/dz
• Zakres podstawy czasu: 2 ns/dz do 1000 s/dz
• Typy wyzwalania: zbocze, impuls, Runt, okno, N-te zbocze, opóźnienie, limit czasu, czas trwania, Setup/Hold, nachylenie, wideo, kod, magistrala
• Automatyczne pomiary: 34 typy
• Funkcje matematyczne: +, -, *, /, FFT, całka, różniczka, pierwiastek kwadratowy, zdefiniowane przez użytkownika
• Dekodowanie magistral szeregowych: RS232/UART, I2C, SPI, CAN, LIN
• Interfejsy: USB Host, USB Device, LAN, AUX Out
• Zasilanie: 100V-240V AC, 50/60Hz

Zalecenia

Aby uzyskać optymalną wydajność, należy używać dołączonych sond i zapewnić prawidłowe uziemienie. Oscyloskop obsługuje aktualizacje oprogramowania sprzętowego przez USB. Instrukcję zaawansowanego wyzwalania i konfiguracji dekodowania można znaleźć w podręczniku.
