Tester obwodów Ancel PB500 — tester napięcia i ciągłości dla samochodowych instalacji elektrycznych

Ancel PB500 to kompaktowy tester obwodów do pojazdów i urządzeń 12–24 V. Oferuje siedem trybów diagnostycznych, w tym pomiar napięcia AC/DC, pomiar rezystancji i test diod, sprawdzanie częstotliwości i współczynnika wypełnienia oraz test obwodu wtryskiwaczy. Kolorowy wyświetlacz TFT pokazuje parametry w czasie rzeczywistym, co pomaga szybciej lokalizować usterki, a urządzenie pozostaje przenośne i łatwe w obsłudze.

Zalety

Tester obejmuje szeroki zakres napięcia roboczego, dzięki czemu nadaje się do samochodów, ciężarówek, motocykli i łodzi. Łączy pomiary typowe dla multimetru z dedykowanymi testami samochodowymi, umożliwiając wykrywanie zwarć, przerw w obwodzie i problemów z uziemieniem bez demontażu instalacji. Wbudowane zabezpieczenie przeciążeniowe pomaga zapobiegać uszkodzeniom wynikającym z nieprawidłowych podłączeń, a dioda LED na końcówce sondy poprawia widoczność w słabo oświetlonych lub trudno dostępnych miejscach.

Kluczowe dane techniczne

• Producent: Ancel
• Model: PB500
• Wyświetlacz: Kolorowy wyświetlacz TFT (160 × 128 dpi)
• Napięcie zasilania: 8 V DC – 30 V DC (typowy zakres roboczy 12–24 V)
• Pomiar napięcia AC/DC: od -110 V do +110 V
• Pomiar częstotliwości: 0 Hz – 1 MHz
• Współczynnik wypełnienia: 0,0% – 100,0%
• Test wtryskiwaczy: Napięcie 0–180 V, czas 0–25 ms
• Pomiar rezystancji: 0 – 1 MΩ
• Test diod: diody germanowe i krzemowe
• Prąd znamionowy: 1 A – 8 A
• Temperatura pracy: od -10°C do 60°C
• Wymiary: 200 × 52 × 39 mm
• Waga: 0,48 kg

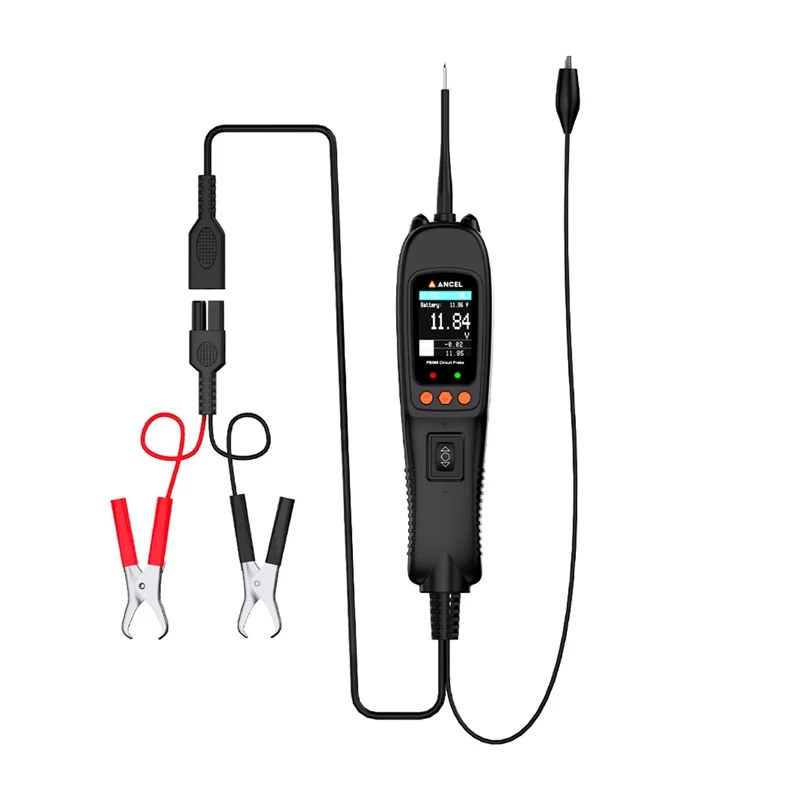

• Akcesoria w zestawie: tester obwodów, przewód akumulatorowy z zaciskami, przedłużacz sondy, końcówka sondy, haczyk diagnostyczny, przewód przedłużający do haczyka, etui ochronne, instrukcja obsługi

Jak używać

Podłącz przewód akumulatorowy do akumulatora pojazdu lub źródła zasilania w określonym zakresie napięcia, wybierz żądany tryb diagnostyczny za pomocą przycisków urządzenia i przyłóż sondę do punktu testowego. Odczyty pojawiają się w czasie rzeczywistym na kolorowym wyświetlaczu TFT. W razie potrzeby przełącz tryby, aby wykonać dodatkowe testy. Użyj trybu testu wtryskiwaczy do pomiaru napięcia i szerokości impulsu wtryskiwacza; tryb diody i rezystancji wykorzystaj do weryfikacji podzespołów. Przestrzegaj instrukcji dotyczących polaryzacji i podłączania z instrukcji, aby uniknąć nieprawidłowego okablowania.

Zalecenia

Aby uzyskać bezpieczne i dokładne wyniki, używaj testera Ancel PB500 w określonym zakresie temperatury i napięcia roboczego, postępuj zgodnie z instrukcją dotyczącą prawidłowego podłączania sond i upewnij się, że zasilanie pojazdu jest obsługiwane zgodnie z wytycznymi producenta. Regularnie sprawdzaj przewody pomiarowe i końcówkę sondy pod kątem zużycia przed użyciem.
