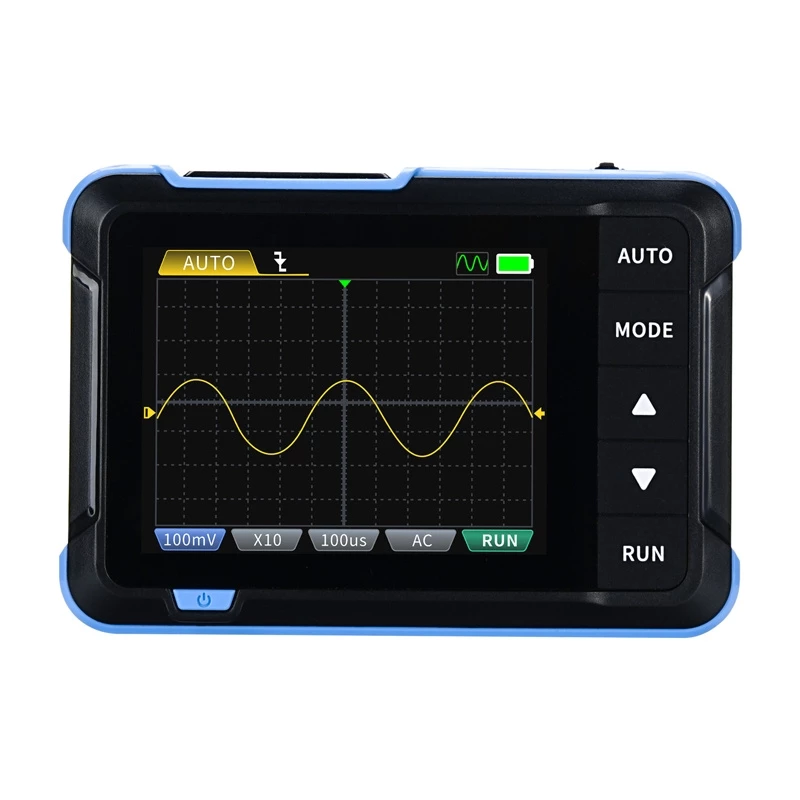

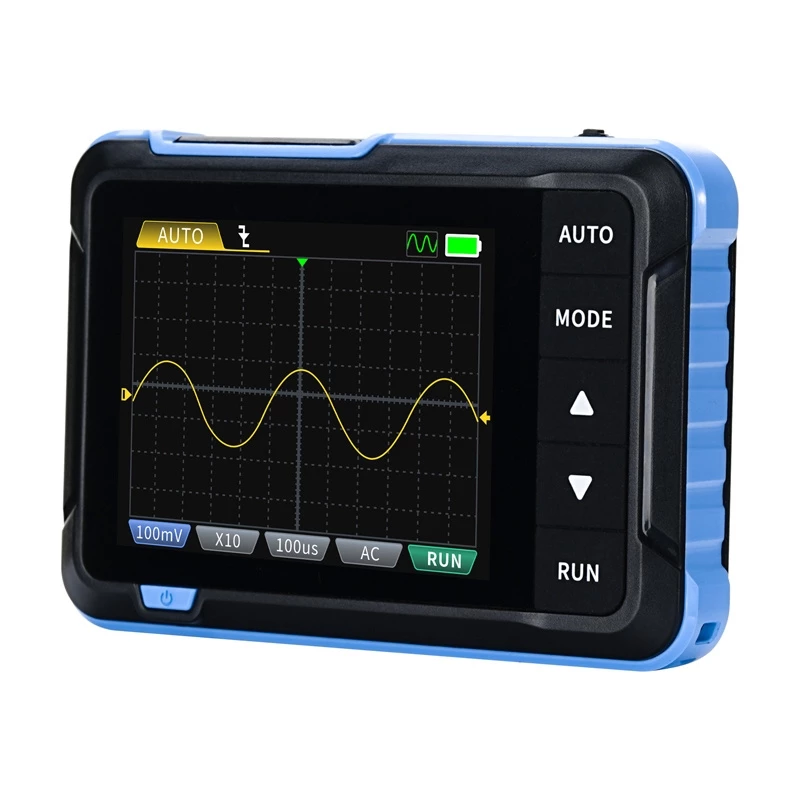

Przenośny 2-w-1 mini oscyloskop i generator sygnału Fnirsi DSO153 150 MHz pasmo, 1 GS/s próbkowanie

FNIRSI DSO153 to kompaktowy, ręczny przyrząd 2-w-1 łączący oscyloskop i generator sygnału. Został zaprojektowany do przenośnego użytku w warsztatach i pracach terenowych, oferując podgląd przebiegów, funkcje pomiarowe i generowanie sygnału w małej, lekkiej obudowie. Urządzenie zawiera akumulator litowy, ładowanie przez USB-C oraz obsługę wielu języków.

Zalety

FNIRSI DSO153 zapewnia dokładną analizę przebiegów z funkcjami stop, zoom i przesunięcia, które pomagają wykrywać zakłócenia i badać złożone modulacje. Wbudowany akumulator 1000 mAh i automatyczne wyłączanie poprawiają przenośność i efektywność energetyczną. Urządzenie posiada responsywne sterowanie, składaną podstawkę 90° oraz port USB-C do szybkiego ładowania i aktualizacji oprogramowania. Obsługuje wiele języków i oferuje inteligentne zabezpieczenie przeciążeniowe.

Zastosowanie

• Elektronika hobbystyczna i projekty DIY
• Naprawa sprzętu AGD i urządzeń
• Diagnostyka serwisowa samochodów
• Laboratoria szkolne i pokazy dydaktyczne
• Pomiary terenowe i konserwacja

Kluczowe specyfikacje

• Producent: FNIRSI
• Model: DSO153
• Pasmo: 1 MHz (zgodnie ze źródłem)
• Częstotliwość próbkowania: 5 Ms/s (zgodnie ze źródłem)
• Zakres podstawy czasu: 500 ns – 20 s
• Wartości pomiarowe: 12 typów
• Tryby wyzwalania: Automatyczny, pojedynczy, normalny
• Zakres pomiaru napięcia: do 400 V
• Sygnał kalibracyjny prostokątny: obsługa 1 kHz
• Częstotliwość (generator sygnału): 0–10 kHz
• Wypełnienie: 0–100%
• Amplituda (wyjście sygnału): 0,1–3 V
• Typy przebiegów (generator sygnału): 14 typów
• Obsługiwane języki: 8
• Automatyczne wyłączanie: obsługiwane

Sposób użycia

Przed pierwszym użyciem naładuj urządzenie za pomocą kabla USB-C. Podłącz sondę oscyloskopu lub sondę P6100 do wejścia i w razie potrzeby załóż zacisk krokodylkowy. Włącz urządzenie, wybierz tryb oscyloskopu lub generatora sygnału za pomocą przełącznika trybu i użyj elementów sterujących, aby dostosować podstawę czasu, wyzwalanie i skalę pionową. Użyj funkcji stop, zoom i przesunięcia, aby dokładnie obejrzeć przebiegi. Do generowania sygnału wybierz typ przebiegu, częstotliwość, amplitudę i wypełnienie w panelu generatora.

Zalecenia

Używaj odpowiedniego uziemienia sondy i przestrzegaj zasad bezpieczeństwa przy pomiarach napięć sieciowych do określonego zakresu napięcia. Przechowuj urządzenie okresowo naładowane, aby zachować żywotność baterii, i aktualizuj oprogramowanie przez USB-C, gdy dostępne są aktualizacje.
