Uniwersalny zestaw montażowy do sprzętu Telegärtner H02010B0013 Szary

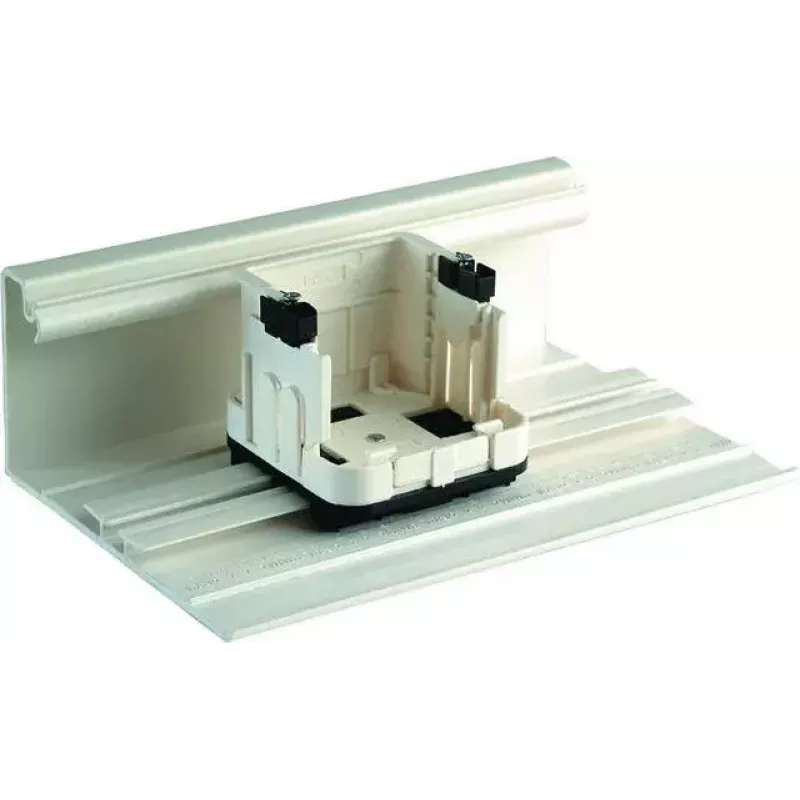

Uniwersalny zestaw montażowy Telegärtner H02010B0013 to szare, trójstronne mocowanie półskorupowe przeznaczone do bezpiecznego montażu gniazd danych i komunikacyjnych (serii AMJ/UMJ) wewnątrz typowych kanałów kablowych przyściennych i kanałów montażowych. Umożliwia zachowanie wymaganych promieni gięcia kabli miedzianych i światłowodowych, a także może być mocowany do różnych szyn nośnych i systemów kanałów, oferując kompaktowy i trwały sposób instalacji gniazd RJ45 i ISDN w środowiskach mieszkalnych i komercyjnych.

Zalety

Zestaw montażowy jest kompatybilny z wieloma producentami kanałów kablowych (np. Ackermann, Rehau, Tehalit) i można go zatrzaskiwać lub mocować na szynach C, szynach TH35 oraz szynach grzebieniowych o rastrze 35 mm. Jego trójstronną skorupę można zamontować w celu oddzielenia gniazd od kabli energetycznych, a konstrukcja zapewnia niezawodne podparcie mechaniczne przy zachowaniu niewielkich wymiarów. Szare wykończenie nadaje neutralny wygląd pasujący do różnych instalacji.

Zastosowanie

• Instalacja gniazd danych AMJ i UMJ w kanałach kablowych przyściennych
• Montaż modułów RJ45 i ISDN S0 w miejscach o ograniczonej przestrzeni
• Modernizacja gniazd w istniejących systemach kanałów różnych producentów

Kluczowe specyfikacje

• Producent: Telegärtner
• Model / MPN: H02010B0013
• Kolor: Szary
• Kompatybilność: kanały kablowe Ackermann, Rehau, Tehalit i podobne
• Montaż: możliwość mocowania do szyn C, szyn TH35 i szyn grzebieniowych (raster 35 mm)
• Konstrukcja: trójstronna skorupa chroniąca gniazda i zapewniająca miejsce na promień gięcia
• Obsługiwane gniazda: seria AMJ/UMJ, moduły RJ45 (8P) i ISDN S0

Instrukcja użytkowania

Umieść zestaw montażowy w wybranym kanale kablowym przyściennym lub na kompatybilnej szynie. Umieść gniazdo danych (moduł AMJ/UMJ) wewnątrz półskorupy tak, aby zachować miejsce na wprowadzenie kabli i wymagane promienie gięcia. Jeśli konieczne jest elektromagnetyczne oddzielenie od kabli energetycznych, nasuń trójstronną skorupę, aby zapewnić ekranowanie. Przymocuj zestaw montażowy do kanału lub szyny za pomocą odpowiednich klipsów lub wkrętów zgodnych z zaleceniami producenta kanału i typem szyny.

Zalecenia

Upewnij się, że kable zachowują minimalny promień gięcia wewnątrz zestawu montażowego i sprawdź kompatybilność mechaniczną z docelowym systemem kanałów przed ostateczną instalacją. Stosuj zestaw montażowy z gniazdami AMJ/UMJ przeznaczonymi do RJ45 lub ISDN, aby uniknąć niedopasowania komponentów.
