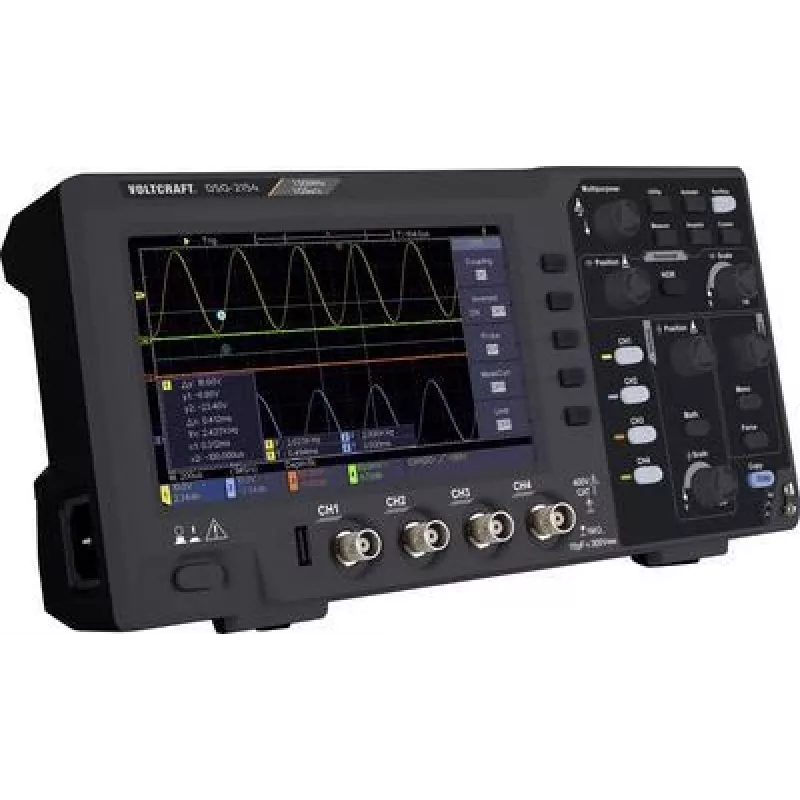

VOLTCRAFT DSO-2154 Cyfrowy oscyloskop 150 MHz 4-kanałowy 1 GSa/s 80 kpts 8 bitów DSO VC-11954580

Debugowanie złożonych układów elektronicznych wymaga precyzyjnej, wielokanałowej analizy sygnałów. Cyfrowy oscyloskop pamięciowy VOLTCRAFT DSO-2154 oferuje pasmo 150 MHz na czterech kanałach, rejestrując szybkie stany przejściowe z próbkowaniem w czasie rzeczywistym 1 GSa/s. Jego 7-calowy kolorowy wyświetlacz i głębokość pamięci 80 kpts czynią go niezawodnym towarzyszem warsztatowym dla programowania systemów wbudowanych, energoelektroniki i laboratoriów edukacyjnych.

Dla kogo jest przeznaczony

Inżynierowie, technicy i zaawansowani hobbyści, którzy potrzebują niezawodnego czterokanałowego oscyloskopu cyfrowego do debugowania sygnałów mieszanych, analizy protokołów lub dokumentowania przebiegów. Nadaje się zarówno do stanowisk badawczo-rozwojowych, jak i do środowisk dydaktycznych na uczelniach, gdzie precyzyjne pomiary i łączność USB są niezbędne.

Główne cechy

• Pasmo 150 MHz i próbkowanie w czasie rzeczywistym 1 GSa/s na wszystkich czterech kanałach
• Głębokość pamięci 80 kpts rejestruje długie sekwencje sygnałów bez utraty danych
• 8-bitowa rozdzielczość pionowa z czułością od 5 mV/dz. do 5 V/dz.
• 7-calowy wyświetlacz TFT (800 x 480 pikseli) do wyraźnego obserwowania przebiegów
• 32 automatyczne pomiary, w tym częstotliwość, okres i czas narastania
• Wiele trybów wyzwalania: zbocze, impuls, wideo, zbocze narastające/opadające, naprzemienny i opóźniony
• Porty USB host i urządzenie do eksportu danych i sterowania z komputera
• Kompaktowa obudowa stołowa z uniwersalnym zasilaniem AC 100–240 V

Specyfikacje

• Pasmo: 150 MHz
• Kanały: 4
• Próbkowanie w czasie rzeczywistym: 1 GSa/s
• Głębokość pamięci: 80 kpts
• Rozdzielczość pionowa: 8 bitów
• Czas narastania: < 2,3 ns
• Impedancja wejściowa: 1 MΩ || 15 pF
• Czułość pionowa: 5 mV/dz. – 5 V/dz.
• Podstawa czasu: 5 ns/dz. – 1000 s/dz.
• Wyświetlacz: 7-calowy kolorowy TFT, 800 x 480 pikseli
• Łączność: USB host, USB urządzenie
• Zasilanie: 100–240 V AC, 50/60 Hz
• Kolor produktu: Czarny

Wskazówki

Użyj portu USB urządzenie z oprogramowaniem PC, aby zapisać przebiegi do raportów lub dalszej analizy. W przypadku sygnałów wysokiej częstotliwości utrzymuj krótkie przewody sondy i używaj tłumienia 10x, aby zmniejszyć obciążenie. Naprzemienny tryb wyzwalania jest przydatny przy porównywaniu dwóch niepowiązanych sygnałów na różnych kanałach.
