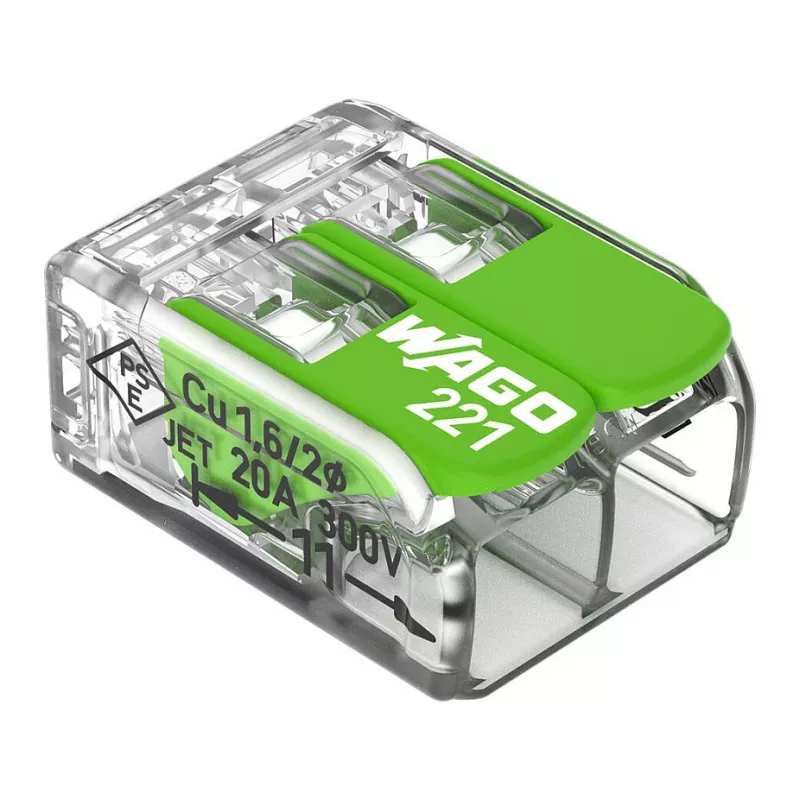

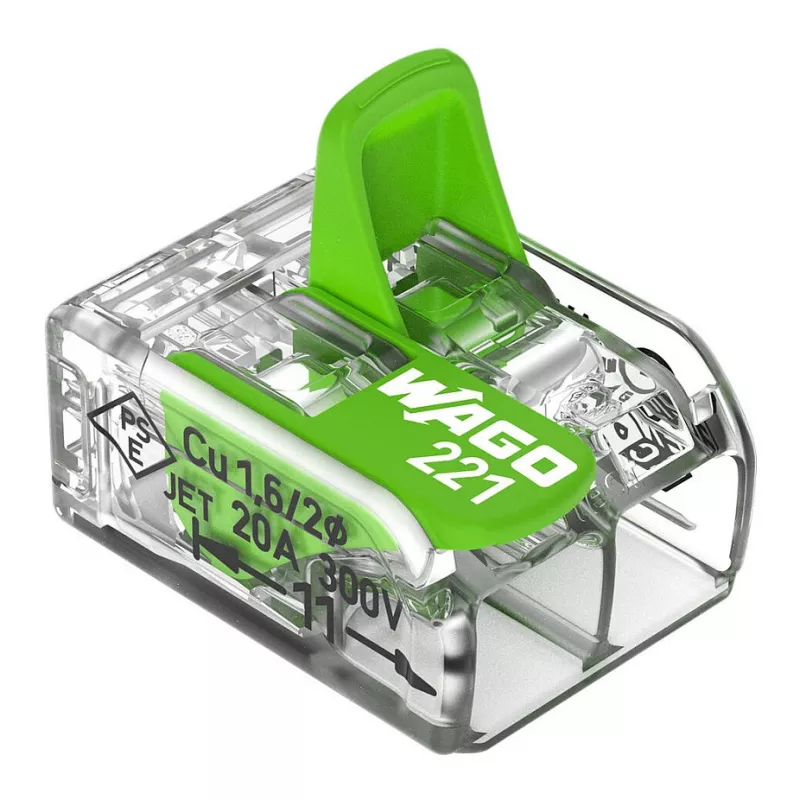

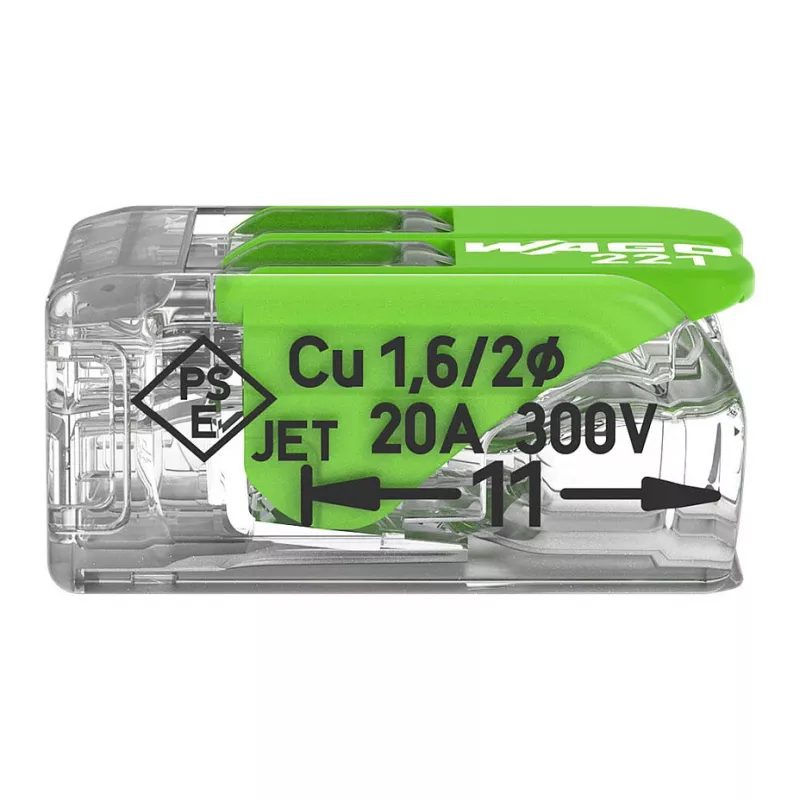

WAGO 221-422 2-biegunowa kompaktowa złączka do łączenia przewodów, 0,14-4 mm², przezroczysty/pomarańczowy

WAGO 221-422 to kompaktowa 2-biegunowa złączka do łączenia przewodów z serii WAGO 221, przeznaczona dla przewodów giętkich i sztywnych o przekroju od 0,14 do 4 mm² (26-12 AWG). Dzięki innowacyjnej technologii połączeń CAGE CLAMP® z dźwignią umożliwiającą obsługę bez użycia narzędzi, złączka zapewnia szybkie, niezawodne i bezobsługowe okablowanie. Przezroczysta obudowa umożliwia łatwą kontrolę wzrokową połączenia, a pomarańczowa dźwignia wyraźnie wskazuje stan zaciśnięcia. Przystosowana do napięcia 450 V i prądu 32 A, nadaje się do szerokiego zakresu instalacji elektrycznych, w tym puszek połączeniowych, oświetlenia i szaf sterowniczych.

Zalety

Obsługa bez użycia narzędzi dzięki łatwej w użyciu pomarańczowej dźwigni; przezroczysta obudowa do wizualnej kontroli połączenia; możliwość wielokrotnego użycia przy zmianach okablowania; kompaktowa konstrukcja oszczędza miejsce; odporne na wibracje i bezobsługowe połączenie CAGE CLAMP®; akceptuje przewody sztywne, linkowe i cienkodrutowe.

Zastosowanie

• Puszki połączeniowe i rozdzielnice
• Instalacje oświetleniowe i łączeniowe
• Szafy sterownicze i systemy automatyki
• Okablowanie w budynkach mieszkalnych, komercyjnych i przemysłowych
• Prace naprawcze i konserwacyjne

Kluczowe dane techniczne

• Liczba przewodów: 2
• Technologia połączeń: CAGE CLAMP®
• Obsługa: Dźwignia
• Napięcie znamionowe (EN): 450 V
• Prąd znamionowy (EN): 32 A
• Napięcie udarowe znamionowe: 4 kV
• Przekrój przewodu sztywnego: 0,2 - 4 mm² (24 - 12 AWG)
• Przekrój przewodu linkowego/giętkiego: 0,14 - 4 mm² (26 - 12 AWG)
• Długość odizolowania: 9 - 10 mm
• Kolor: przezroczysty / pomarańczowy
• Materiał obudowy: poliwęglan (PC)
• Materiał styków: miedź elektrolityczna
• Klasa palności: UL 94 V-2
• Temperatura pracy: -20 do +85 °C
• Stopień zanieczyszczenia: 2
• Atesty: VDE, UL, CSA, ENEC
• Możliwość wielokrotnego użycia: Tak

Zalecenia

Aby uzyskać optymalną wydajność, należy odizolować przewody na długość 9-10 mm i całkowicie wsunąć je przed zamknięciem dźwigni. Nadaje się do przewodów sztywnych, linkowych i cienkodrutowych. Zawsze należy sprawdzić lokalne przepisy elektryczne i zgodność z danym zastosowaniem.
