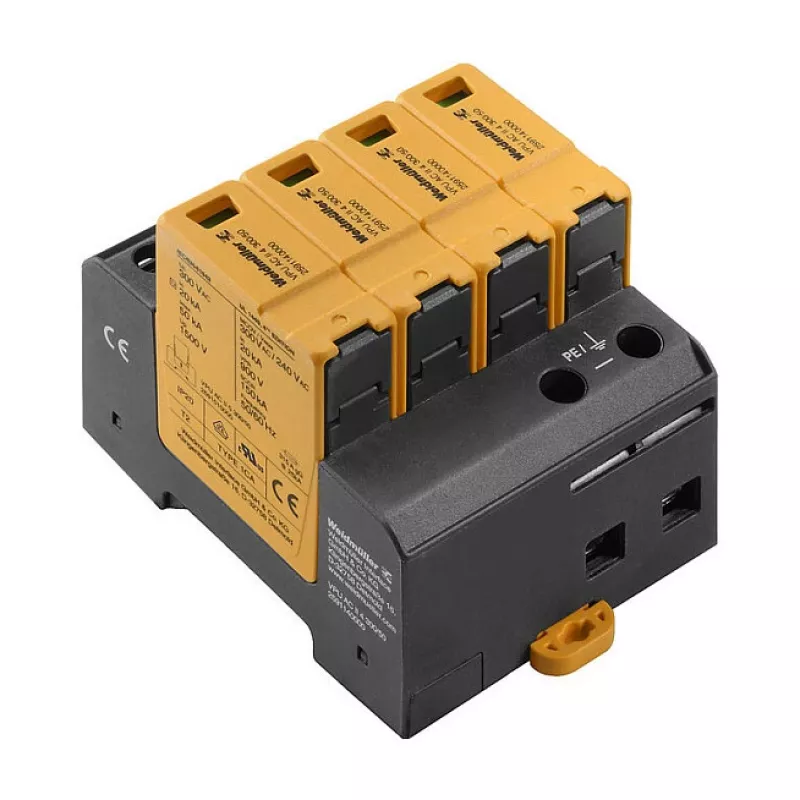

Weidmüller VPU AC II 4 300/50 Ogranicznik przepięć 50 kA 4-biegunowy Typ 2 SPD

Weidmüller VPU AC II 4 300/50 to wysokowydajne urządzenie ochrony przepięciowej (SPD) typu 2 przeznaczone do systemów zasilania prądem przemiennym. Z maksymalnym prądem wyładowczym 50 kA i konfiguracją 4-biegunową zapewnia niezawodną ochronę przed przepięciami przejściowymi w instalacjach przemysłowych i komercyjnych. Przystosowany do montażu na szynie DIN, kompaktowy przyrząd spełnia normę IEC 61643-11.

Zalety

Solidna technologia warystorowa zapewnia szybki czas reakcji (<25 ns) i wysoką zdolność tłumienia przepięć. Wizualna sygnalizacja uszkodzenia (zielona/czerwona) ułatwia konserwację. Szeroki zakres temperatur pracy (-40°C do +80°C) i obudowa z materiału trudnopalnego gwarantują długoterminową niezawodność.

Zastosowanie

• Rozdzielnice główne w obiektach przemysłowych
• Zasilanie budynków komercyjnych
• Ochrona wrażliwych urządzeń elektronicznych

Kluczowe parametry

• Typ: SPD typu 2 (AC)
• Napięcie znamionowe (Un): 230/400 V AC
• Maksymalne napięcie pracy ciągłej (Uc): 300 V AC
• Znamionowy prąd wyładowczy (In): 20 kA (8/20 µs)
• Maksymalny prąd wyładowczy (Imax): 50 kA (8/20 µs)
• Poziom ochrony napięciowej (Up): ≤ 1,4 kV
• Liczba biegunów: 4
• Montaż: Szyna DIN (35 mm)
• Stopień ochrony: IP20
• Przekrój przyłącza: 1,5 - 35 mm² (drut), 1,5 - 25 mm² (linka)
• Normy: IEC 61643-11, EN 61643-11
• Zdolność wytrzymywania prądu zwarciowego (Isccr): 50 kA (5s)
• Czas reakcji: < 25 ns
• Materiał obudowy: Termoplast, trudnopalny
• Szerokość modułowa: 4 TE (72 mm)

Zalecenia

Dla optymalnej ochrony zainstaluj to SPD w rozdzielnicy głównej. Zapewnij prawidłowe uziemienie i koordynację z dalszymi SPD. Regularnie sprawdzaj wskaźnik wizualny stanu pracy.
