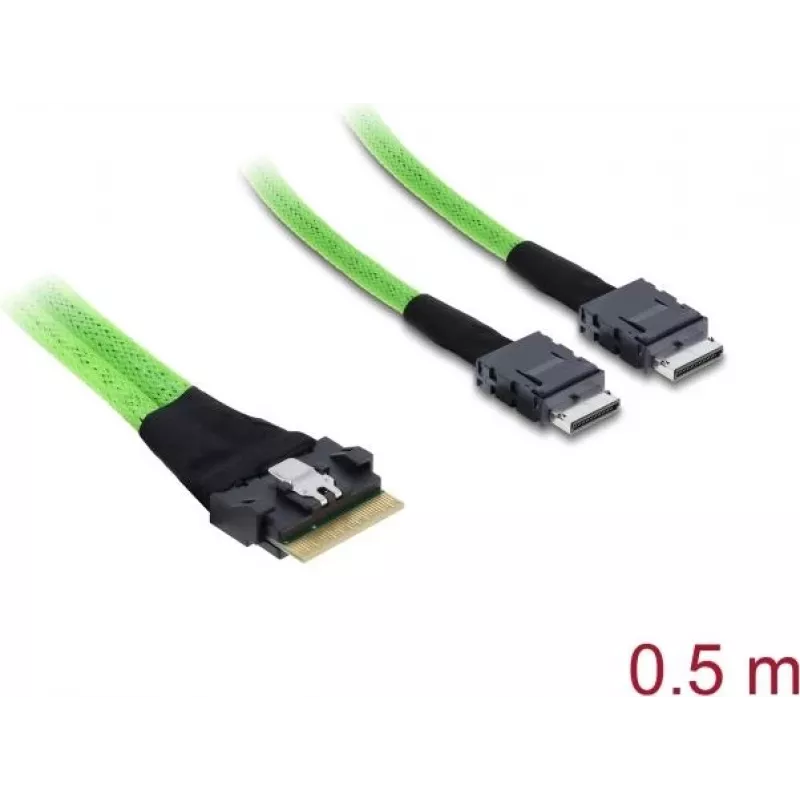

Wewnętrzny kabel PCIe 4.0 DELOCK cienki SAS SFF-8654 8i do 2× OCuLink SFF-8611 4i 0,5 m

Wewnętrzny cienki kabel SAS DELOCK PCIe 4.0 ze złączem SFF-8654 8i na dwa złącza OCuLink SFF-8611 4i, o długości 0,5 m, przeznaczony jest do wewnętrznych połączeń w obudowie, gdzie wymagana jest wysoka przepustowość i kompaktowe prowadzenie kabli. Kabel ten obsługuje sygnalizację PCIe 4.0 i służy do łączenia akceleratorów NVMe lub ekspanderów SAS, kart hosta lub kontrolerów z urządzeniami kompatybilnymi z OCuLink w serwerach, stacjach roboczych lub obudowach pamięci masowej. Smukła konstrukcja minimalizuje zajmowaną przestrzeń i umożliwia uporządkowane wewnętrzne zarządzanie kablami w gęstych konfiguracjach systemowych.

Zalety

Kabel obsługuje prędkości transmisji danych PCIe 4.0, zapewniając przepustowość niezbędną dla pamięci masowych i akceleratorów o niskim opóźnieniu przy zachowaniu integralności sygnału w krótkich połączeniach wewnętrznych. Smukły profil zmniejsza przeszkody wewnątrz obudowy i umożliwia prowadzenie w ciasnych miejscach. Konstrukcja rozdzielcza z jednym złączem SFF-8654 8i na dwa złącza SFF-8611 4i umożliwia podłączenie dwóch urządzeń OCuLink z jednego portu hosta o dużej gęstości, upraszczając wewnętrzną rozbudowę bez dodatkowych adapterów.

Zastosowanie

• Podłączanie akceleratorów NVMe lub ekspanderów SAS do kart hosta w serwerach i stacjach roboczych
• Wewnętrzne połączenia między kontrolerem PCIe 4.0 a urządzeniami pamięci masowej OCuLink
• Obudowy kompaktowe lub o dużej gęstości, gdzie smukłe okablowanie poprawia przepływ powietrza i układ
• Krótkie połączenia wewnętrzne wymagające przepustowości PCIe 4.0 i niskiego opóźnienia

Kluczowe specyfikacje

• Typy złączy: SFF-8654 8i do dwóch SFF-8611 4i (OCuLink)
• Obsługiwany interfejs: sygnalizacja PCIe 4.0
• Funkcja: wewnętrzny kabel rozdzielczy do połączeń host-urządzenie
• Długość: 0,5 m
• Format: smukły kabel wewnętrzny zoptymalizowany do ciasnych przestrzeni

Sposób użycia

Zainstalować kabel wewnątrz obudowy, osadzając złącze SFF-8654 8i w odpowiednim porcie karty hosta lub ekspandera i podłączając dwa złącza SFF-8611 4i do urządzeń kompatybilnych z OCuLink. Przed włączeniem systemu upewnić się, że złącza są wyrównane i całkowicie osadzone. Poprowadzić smukły kabel wzdłuż istniejących kanałów kablowych lub punktów mocowania, unikając kontaktu z wentylatorami chłodzącymi lub ostrymi krawędziami. Sprawdzić zgodność oprogramowania układowego i sterowników dla trybu PCIe 4.0 zarówno po stronie hosta, jak i urządzenia.

Zalecenia

Kabel ten należy stosować wyłącznie do krótkich połączeń wewnętrznych; aby zapewnić niezawodne działanie PCIe 4.0, długość przewodów nie powinna przekraczać zalecanych 0,5 m. Unikać nadmiernego zginania lub załamywania w pobliżu końcówek złączy i zachować odstęp od elementów o wysokiej temperaturze. Aby uzyskać najlepsze wyniki w systemach wielonapędowych lub o wysokiej przepustowości, potwierdzić, że kontroler hosta i urządzenia docelowe obsługują wymagane linie PCIe i prędkości łącza.
