Wire Connector Wirewin WKS JACK KAT6A STP EA 48

Wirewin WKS JACK KAT6A STP EA 48 to metalowe, ekranowane gniazdo RJ45 przeznaczone do instalacji Cat6a, w których wymagana jest niezawodna, szybka transmisja danych i oszczędne montowanie. Dostarczane w opakowaniach po 48 sztuk i dostępne w kolorze szarym i żółtym, złącze posiada smukłą metalową obudowę oraz konstrukcję STP (ekranowana skrętka), aby redukować zakłócenia elektromagnetyczne i zachować integralność sygnału w wymagających środowiskach sieciowych.

Zalety

Metalowa konstrukcja zapewnia mechaniczną trwałość i skuteczne ekranowanie przed zewnętrznymi zakłóceniami. Smukła obudowa umożliwia montaż w zatłoczonych panelach krosowych i obudowach o ograniczonej głębokości. Ekranowane styki i solidna konstrukcja STP przyczyniają się do stałej wydajności przy wyższych częstotliwościach typowych dla aplikacji Cat6a. Dostarczane w zbiorczych opakowaniach po 48 sztuk, produkt wspiera większe projekty instalacyjne z mniejszą liczbą zmian opakowań.

Zastosowanie

• Okablowanie strukturalne dla 10-gigabitowego Ethernetu (Cat6a) w biurach i centrach danych
• Krosowanie i terminacja w ekranowanych szafach i panelach sieciowych
• Środowiska o podwyższonych zakłóceniach elektromagnetycznych, np. w pobliżu urządzeń przemysłowych
• Instalacje zbiorcze wymagające wielu identycznych złączy dla zachowania spójności

Kluczowe specyfikacje

• Kompatybilność kategorii kabla: Cat6a (10 Gb/s)
• Ekranowanie: STP (ekranowana skrętka) z metalową obudową
• Materiał: metalowa obudowa z ekranowaniem przewodzącym
• Opcje kolorystyczne: szary i żółty
• Współczynnik kształtu: smukłe / niskoprofilowe gniazdo RJ45

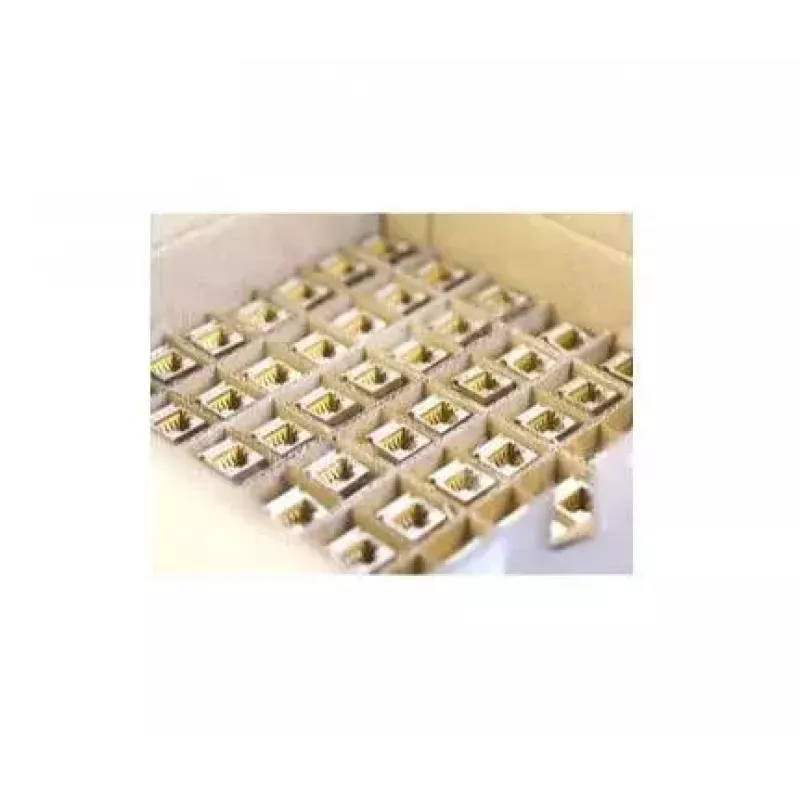

• Ilość w opakowaniu: 48 sztuk na opakowanie

Sposób użycia

Przygotować kabel Cat6a, zdejmując zewnętrzną powłokę i układając skrętki zgodnie z wybranym standardem okablowania (T568A lub T568B). Wprowadzić przewody do gniazda zgodnie z oznaczeniami kolorystycznymi, upewnić się, że żyła uziemienia ekranu styka się z metalową obudową, i zabezpieczyć terminację przy użyciu zalecanego narzędzia do osadzania lub wciskania. Po terminacji przetestować połączenie certyfikowanym testerem sieciowym, aby zweryfikować ciągłość, integralność par oraz wydajność do częstotliwości Cat6a.

Zalecenia

Stosować złącze w prawidłowo uziemionych instalacjach ekranowanych, aby osiągnąć zamierzoną wydajność STP. Utrzymywać długość skrętu par jak najbliżej punktu terminacji i unikać rozkręcania bardziej niż to konieczne. Dla uzyskania najlepszych rezultatów w zespołach o dużej gęstości, zaplanować prowadzenie kabli tak, aby zminimalizować promień gięcia i naprężenia mechaniczne na smukłej obudowie gniazda.
