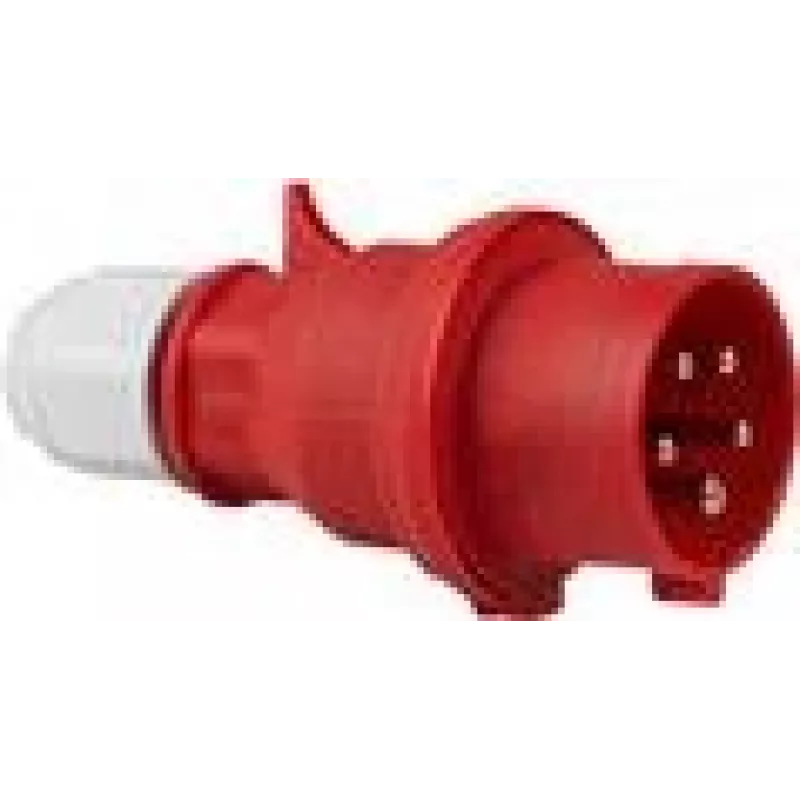

Wtyczka CEE AS Schwabe 61425 — 5-stykowa 400V, IP44, czerwona

Wtyczka CEE AS Schwabe 61425 — 5-stykowa 400V, IP44, czerwona to pięciobiegunowa wtyczka przemysłowa do trójfazowych systemów zasilania. Zapewnia połączenia dla trzech przewodów fazowych, neutralnego i uziemienia oraz jest przeznaczona do tymczasowego rozdziału energii w warsztatach, na placach budowy i podczas imprez plenerowych. Czerwona, bryzgoszczelna obudowa oraz ergonomiczny uchwyt umożliwiają łatwą obsługę i widoczną identyfikację w instalacjach wieloprzewodowych.

Zalety

Wtyczka zapewnia stopień ochrony IP44 przed bryzgami wody i ciałami stałymi, co umożliwia bezpieczne użytkowanie w warunkach wilgotnych lub zapylonych. Jej pięciostykowa konfiguracja obsługuje trójfazowe zasilanie 400 V z wydzielonym stykiem neutralnym i uziemiającym, gwarantując bezpieczne i zgodne z przepisami połączenia. Wytrzymała obudowa z polimeru jest odporna na naprężenia mechaniczne i uderzenia typowe dla środowisk przemysłowych, a kodowanie kolorami ułatwia identyfikację i zmniejsza ryzyko błędów w okablowaniu. Styki są zaprojektowane pod kątem niezawodnego kontaktu elektrycznego i niskiej rezystancji stykowej przy wielokrotnych cyklach łączenia.

Zastosowanie

Najważniejsze dane techniczne

Sposób użycia

Przed instalacją należy upewnić się, że zasilanie jest wyłączone, i sprawdzić zgodność z docelowym obwodem. Odizolować kabel na wymaganą długość, wsunąć żyły do odpowiednich zacisków dla L1, L2, L3, N i uziemienia, a następnie dokręcić śruby zaciskowe z zalecanym momentem obrotowym. Złożyć obudowę i zabezpieczyć dławik kablowy, aby zachować stopień ochrony IP44. Po montażu przeprowadzić kontrolę wizualną oraz, w stosownych przypadkach, pomiar ciągłości i rezystancji izolacji. Podłączać wtyczkę do kompatybilnego gniazda CEE tylko przy wyłączonym zasilaniu, a następnie włączyć obwód i sprawdzić poprawność działania.

Zalecenia

Wtyczki należy używać wyłącznie do połączeń tymczasowych i w granicach określonych parametrów napięciowych i środowiskowych. Regularnie sprawdzać styki i obudowę pod kątem zużycia, zabrudzeń lub korozji; wymienić wtyczkę w przypadku stwierdzenia uszkodzeń mechanicznych lub utraty szczelności. Upewnić się, że przekrój przewodu i moment dokręcenia zacisków odpowiadają wymaganiom obciążeniowym oraz przestrzegać lokalnych przepisów elektrycznych i norm bezpieczeństwa podczas instalacji i eksploatacji.
