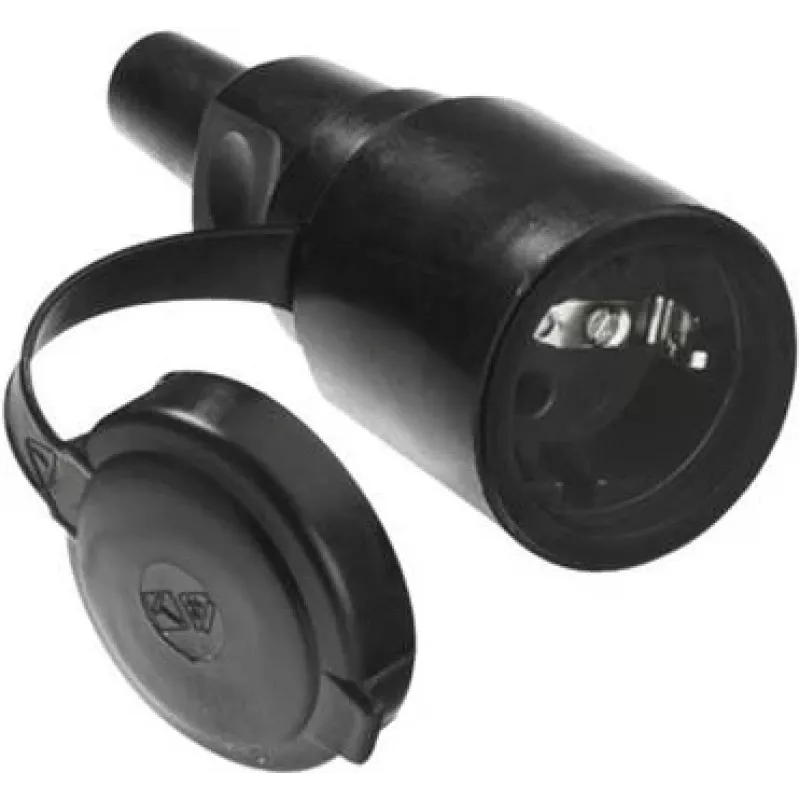

Złącze gniazda elektrycznego Bachmann 919.177 16 A

Bachmann 919.177 to złącze gniazda elektrycznego zaprojektowane do łączenia lub przedłużania gniazd sieciowych 16 A. Jest przeznaczone do sprzęgania liniowego kompatybilnych 16-amperowych gniazd elektrycznych i umożliwia montaż na przewodach do H07RN-F 3G 2,50 mm². Złącze wyposażone jest we wkład z gumy termoplastycznej ze stykiem uziemiającym, boczną oprawę i pokrywę oraz solidną obudowę przemysłową z zaciskami powierzchniowymi i standardową funkcją zatrzaskową. Zakres temperatury pracy wynosi od -40 °C do 70 °C, co czyni je odpowiednim do różnorodnych zastosowań wewnątrz i w osłoniętych miejscach na zewnątrz, gdzie wymagane jest niezawodne połączenie 16 A.

Zalety

Złącze zapewnia prosty sposób przedłużania lub łączenia obwodów 16 A bez konieczności skomplikowanego ponownego okablowania. Wkład z gumy termoplastycznej ze stykiem uziemiającym gwarantuje bezpieczne uziemienie, natomiast boczna oprawa i pokrywa zwiększają ochronę mechaniczną i ograniczają wnikanie pyłu. Konstrukcja klasy przemysłowej z zaciskami powierzchniowymi i mechanizmem zatrzaskowym zwiększa stabilność mechaniczną oraz upraszcza montaż i demontaż. Szeroka tolerancja temperaturowa umożliwia zastosowanie w środowiskach o znacznych wahaniach temperatury.

Nadaje się do

• Tymczasowej dystrybucji zasilania na placach budowy i w warsztatach
• Przedłużania lub łączenia gniazd elektrycznych w biurach i pomieszczeniach gospodarczych
• Podłączania sprzętu wymagającego przyłącza sieciowego o prądzie znamionowym 16 A
• Instalacji półstałych, gdzie potrzebne jest trwałe złącze liniowe

Kluczowe specyfikacje

• Prąd znamionowy: 16 A
• Kompatybilność z przewodami: do H07RN-F 3G 2,50 mm²
• Zakres temperatury pracy: od -40 °C do 70 °C
• Materiał wkładu: guma termoplastyczna ze stykiem uziemiającym
• Obudowa: solidna wersja przemysłowa z zaciskami powierzchniowymi
• Montaż/oprawa: boczna oprawa i pokrywa, standardowa funkcja zatrzaskowa

Sposób użycia

Przed rozpoczęciem montażu upewnij się, że zasilanie jest odłączone. Przygotuj koniec przewodu zgodnie z określoną kompatybilnością przewodu (maks. H07RN-F 3G 2,50 mm²) i wprowadź żyły do złącza, przestrzegając biegunowości i wymagań dotyczących uziemienia. Zamocuj przewód za pomocą zacisków powierzchniowych i użyj funkcji zatrzaskowej, aby zablokować obudowę. Zamknij pokrywę boczną, aby chronić styki. Po montażu przywróć zasilanie i sprawdź, czy podłączone urządzenie otrzymuje stabilne zasilanie 16 A oraz czy ciągłość uziemienia jest zachowana.

Zalecenia

Używaj złącza wyłącznie z kompatybilnymi urządzeniami 16 A i przewodami spełniającymi określony przekrój. Unikaj narażania złącza na bezpośrednie strumienie wody lub zanurzenie; stosuj je w miejscach osłoniętych lub tam, gdzie stopień ochrony IP i lokalne przepisy na to pozwalają. Regularnie sprawdzaj zaciski, styki i gumowy wkład pod kątem zużycia lub uszkodzeń i wymień złącze, jeśli stwierdzisz jakiekolwiek pogorszenie stanu.
