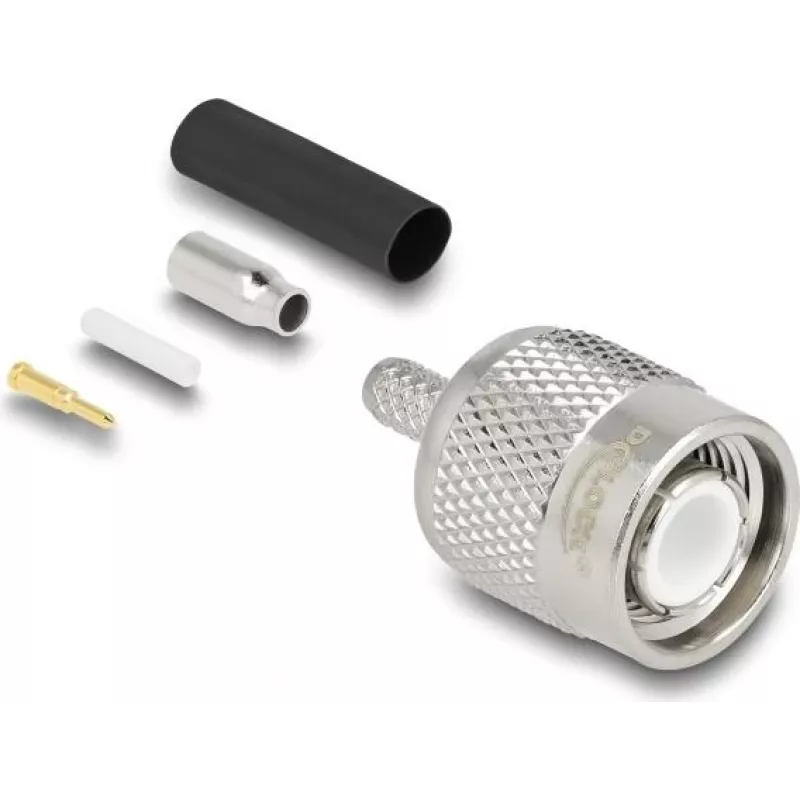

Wtyk konektorowy koncentryczny TNC DELOCK do RG-174 / RG-316 z koszulką termokurczliwą, 1 szt.

Wtyk konektorowy koncentryczny TNC DELOCK do przewodów RG-174 i RG-316 to kompaktowe złącze koncentryczne dostarczane jako pojedyncza jednostka z dopasowaną koszulką termokurczliwą. Zapewnia niezawodne zakończenie TNC poprzez zaciśnięcie złącza na kablu i nałożenie dołączonej koszulki w celu ochrony i izolacji połączenia. Złącze jest przeznaczone do cienkich przewodów koncentrycznych stosowanych w sprzęcie RF, przewodach antenowych i okablowaniu sygnałowym, gdzie ważna jest przestrzeń i stabilność mechaniczna.

Zalety

Ten wtyk konektorowy TNC oferuje bezpieczne połączenie mechaniczne i elektryczne dzięki zaciśnięciu środkowego styku i zewnętrznej tulei. Dołączona koszulka termokurczliwa poprawia odciążenie naprężeń i ochronę środowiskową w miejscu montażu bez potrzeby stosowania dodatkowych części. Jego kompaktowa konstrukcja jest odpowiednia do instalacji o ograniczonej przestrzeni oraz do naprawy lub przedłużania istniejących tras koncentrycznych przy zachowaniu wydajności RF w zastosowaniach małosygnałowych.

Kluczowe specyfikacje

Sposób użycia

Przygotuj przewód RG-174 lub RG-316, zdejmując zewnętrzną powłokę, oplot i dielektryk na wymiary zalecane dla złącza. Wprowadź środkowy przewód do styku wtykowego i zaciśnij zgodnie ze specyfikacjami narzędzia i matrycy odpowiednimi dla rozmiaru styku. Nasuń korpus złącza na przewód i zaciśnij zewnętrzną tuleję, aby zabezpieczyć oplot i zapewnić połączenie mechaniczne. Umieść dostarczoną koszulkę termokurczliwą nad złączem i podgrzewaj, aż się obkurczy i przylgnie, zapewniając kompaktowe, izolowane wykończenie.

Zalecenia

Używaj odpowiednio dobranego narzędzia zaciskowego i matryc do konkretnego styku środkowego i zewnętrznej tulei, aby zapewnić właściwy kontakt elektryczny i stabilność mechaniczną. Sprawdź długości odizolowania przed zaciśnięciem i przetestuj zmontowane połączenie za pomocą odpowiedniego sprzętu RF lub testów ciągłości. Unikaj nadmiernego ciepła podczas obkurczania koszulki, aby nie uszkodzić dielektryka przewodu.
