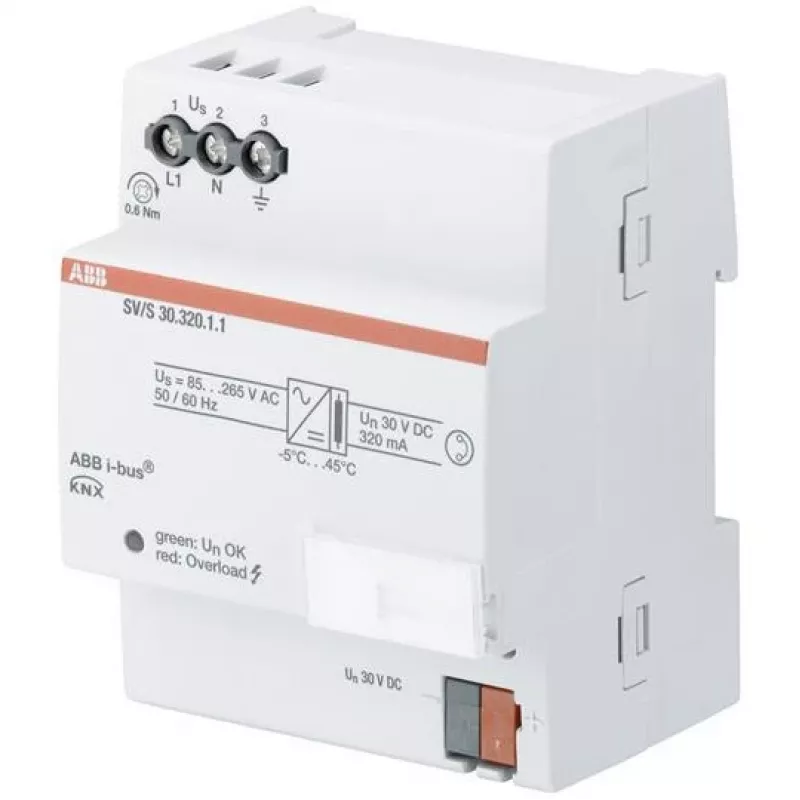

Zasilacz/falownik ABB SV/S 30.320.1.1 30 V wejście 85–265 V 50/60 Hz szary plastik 72×64,5×90 mm

ABB SV/S 30.320.1.1 to kompaktowy zasilacz/falownik zapewniający stabilizowane napięcie wyjściowe 30 V do instalacji przemysłowych i sterowniczych. Charakteryzuje się szerokim zakresem napięcia wejściowego 85–265 V AC przy 50/60 Hz oraz szarą obudową z tworzywa sztucznego o wymiarach 72 × 64,5 × 90 mm. Urządzenie zawiera zintegrowane funkcje zabezpieczeń i monitorowania dla bezpiecznej pracy w systemach magistrali KNX i podobnych zastosowaniach niskonapięciowych.

Zalety

Urządzenie oferuje stabilne napięcie wyjściowe 30 V z zabezpieczeniem przed zwarciem i przeciążeniem, zintegrowany dławik do odsprzęgania linii magistrali oraz dwukolorowy wskaźnik stanu LED do wyraźnego sygnalizowania stanu wyjścia. Szeroki zakres wejściowy sprawia, że jest kompatybilne z różnymi warunkami zasilania, a kompaktowa obudowa z tworzywa ułatwia instalację w szafach sterowniczych lub stojakach sprzętowych.

Zastosowanie

• Zasilanie linii magistrali KNX i instalacji niskonapięciowych SELV
• Przemysłowe panele sterownicze i urządzenia automatyki
• Wymiana istniejących zasilaczy lub falowników 30 V
• Zastosowania wymagające kompaktowych, chronionych zasilaczy 30 V

Kluczowe specyfikacje

• Marka: ABB
• Model: SV/S 30.320.1.1 (MPN 2CDG110166R0011)
• EAN: 4016779906197
• Napięcie wyjściowe: 30 V
• Napięcie wejściowe: 85–265 V AC, 50/60 Hz
• Obudowa: szary plastik
• Wymiary: 72 × 64,5 × 90 mm
• Zabezpieczenia: zabezpieczenie przed zwarciem i przeciążeniem

Sposób użycia

Zamontować ABB SV/S 30.320.1.1 w odpowiedniej szafie sterowniczej lub obudowie i podłączyć wejście do zasilania AC w zakresie 85–265 V AC, 50/60 Hz. Podłączyć wyjście 30 V do obciążenia SELV lub magistrali KNV za pomocą odpowiedniego okablowania, przestrzegając biegunowości. Upewnić się, że zintegrowany dławik i urządzenia zabezpieczające są dostępne, a wentylacja wokół urządzenia nie jest zablokowana. Przed uruchomieniem podłączonego sprzętu sprawdzić stan wyjścia za pomocą dwukolorowej diody LED.

Zalecenia

Urządzenie może być instalowane i serwisowane wyłącznie przez wykwalifikowany personel. Sprawdzić, czy podłączone obciążenia nie przekraczają znamionowej mocy wyjściowej zasilacza i przestrzegać lokalnych przepisów elektrycznych. Zapewnić odpowiedni odstęp do chłodzenia i unikać narażenia na wilgoć lub środowiska korozyjne.
