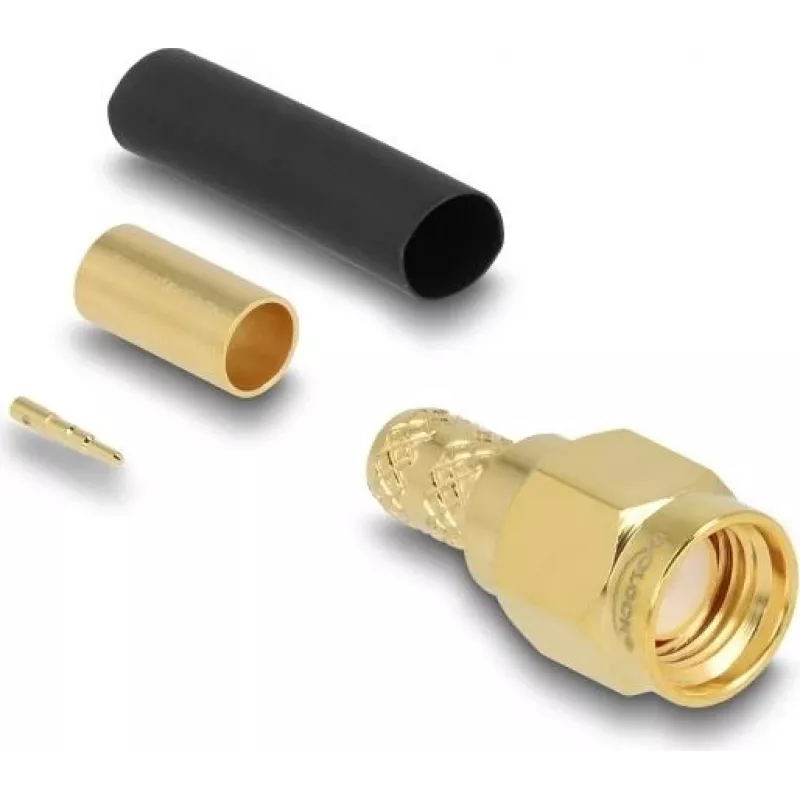

Wtyk zaciskowy koncentryczny SMA DELOCK do kabla LMR200 z rurką termokurczliwą

Wtyk zaciskowy SMA DELOCK do kabla LMR200 z rurką termokurczliwą to kompaktowe złącze koncentryczne przeznaczone do zakańczania kabli koncentrycznych RF typu LMR200. Wtyk jest przeznaczony do zaciskania na kablu poprzez ściśnięcie tulei zewnętrznej na oplocie i zamocowanie pinu przewodu środkowego, tworząc mechanicznie stabilne i elektrycznie niezawodne połączenie SMA odpowiednie do zastosowań radiowych, antenowych i ogólnych RF.

Zalety

Złącze oferuje kompaktową formę SMA, która utrzymuje stałą impedancję i niskie straty sygnału przy prawidłowej instalacji. Zakończenie zaciskowe zapewnia bezpieczne utrzymanie mechaniczne i niezawodny kontakt elektryczny z oplotem kabla i przewodem środkowym. Dołączona jest rurka termokurczliwa, która zapewnia dodatkowe odciążenie, ochronę przed czynnikami środowiskowymi i lepszą stabilność mechaniczną w miejscu przejścia kabel-złącze.

Kluczowe specyfikacje

Sposób użycia

Przygotuj kabel LMR200, zdejmując zewnętrzną powłokę, odsłaniając oplot i przewód środkowy do wymiarów zalecanych dla tego typu złącza. Nasuń dostarczoną rurkę termokurczliwą i tuleję zaciskową na kabel przed montażem korpusu złącza. Włóż przewód środkowy do pinu i umieść oplot na korpusie złącza zgodnie ze specyfikacją, a następnie zaciśnij tuleję odpowiednim narzędziem zaciskowym, aby zamocować oplot. Jeśli w tym konkretnym wariancie jest to wymagane, przylutuj lub odpowiednio zamocuj pin środkowy zgodnie ze standardową praktyką montażu SMA. Na koniec nasuń rurkę termokurczliwą na złącze i podgrzej, aby utworzyć ciasną warstwę ochronną, która zapewnia odciążenie.

Zalecenia dotyczące użytkowania

Używaj skalibrowanych narzędzi zaciskowych przeznaczonych do tulei LMR200 i sprawdź ciągłość elektryczną oraz impedancję za pomocą odpowiedniego sprzętu testowego po montażu. Przestrzegaj środków ostrożności ESD i upewnij się, że przewód środkowy i oplot są prawidłowo umieszczone przed zaciśnięciem, aby uniknąć degradacji sygnału. Wymień rurkę termokurczliwą, jeśli wykazuje oznaki uszkodzenia, aby utrzymać ochronę mechaniczną.

Słowa kluczowe naturalnie uwzględnione: wtyk zaciskowy SMA DELOCK, kabel LMR200, rurka termokurczliwa, złącze SMA, zakończenie zaciskowe, złącze RF, połączenie antenowe.
