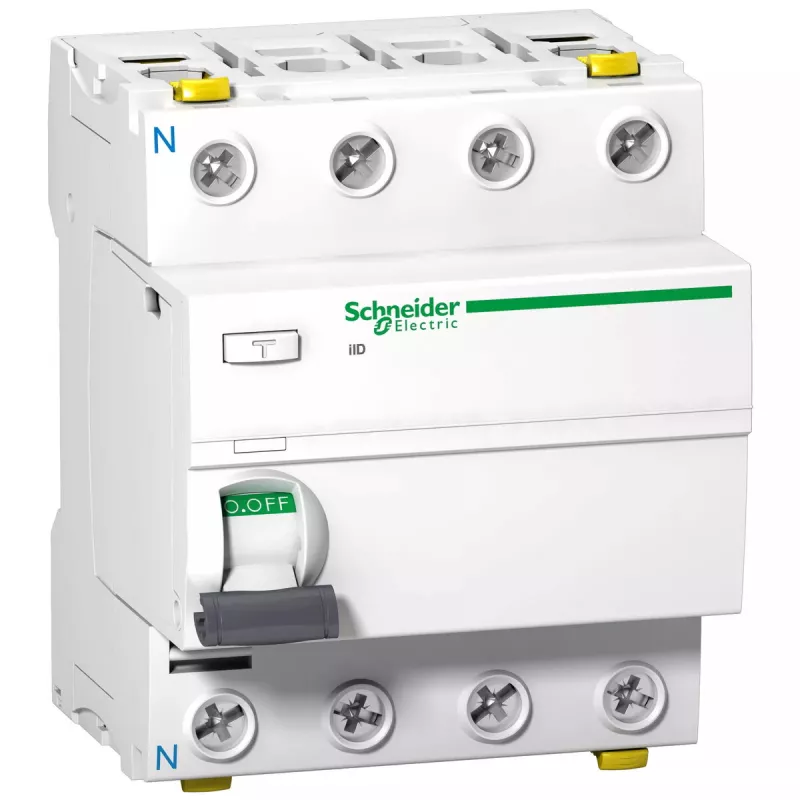

Wyłącznik różnicowoprądowy Schneider Electric A9Z21425, typ A, 25 A, 380–415 V, zdolność wyłączania 1500 A

Schneider Electric A9Z21425 to czterobiegunowy wyłącznik różnicowoprądowy (typ A) przeznaczony do wykrywania prądów upływowych przemiennych i pulsujących stałych w instalacjach niskiego napięcia o zakresie napięcia znamionowego 380–415 V. Przy prądzie znamionowym 25 A i zdolności wyłączania 1500 A to kompaktowe urządzenie montowane na szynie DIN zapewnia selektywną ochronę obwodów w rozdzielnicach mieszkaniowych i komercyjnych. Urządzenie pasuje do standardowych instalacji panelowych i jest przeznaczone do stosowania tam, gdzie wymagane jest wykrywanie zarówno przemiennych, jak i pulsujących prądów upływowych stałych.

Zalety

Urządzenie oferuje niezawodne wykrywanie prądów doziemnych dla przemiennych i pulsujących stałych prądów różnicowych, łącząc dokładną czułość z kompaktowymi wymaganiami przestrzennymi w panelach o ograniczonej przestrzeni. Czterobiegunowa konstrukcja zapewnia jednoczesne odłączenie wszystkich faz i przewodu neutralnego, jeśli dotyczy, poprawiając bezpieczeństwo w układach trójfazowych. Zdolność wyłączania 1500 A zapewnia niezawodność w typowych warunkach przeciążeniowych i zwarciowych w instalacjach konsumenckich i lekkich komercyjnych.

Zastosowanie

• Zabezpieczenie trójfazowych obwodów rozdzielczych w rozdzielnicach mieszkaniowych i komercyjnych
• Panele elektryczne wymagające wykrywania przemiennych i pulsujących stałych prądów upływowych
• Zastosowania o napięciu znamionowym układu 380–415 V

Kluczowe specyfikacje

• Typ urządzenia: Wyłącznik różnicowoprądowy typ A
• Liczba biegunów: 4-biegunowy
• Prąd znamionowy: 25 A
• Znamionowe napięcie robocze: 380–415 V
• Prąd różnicowy zadziałania: 30 mA
• Zdolność wyłączania: 1500 A
• Montaż: szyna DIN
• Wymiary (około): 72 × 73 × 91 mm

Sposób użycia

Zamontować wyłącznik różnicowoprądowy na standardowej szynie DIN wewnątrz rozdzielnicy zgodnie z lokalnymi przepisami dotyczącymi okablowania i instrukcją montażu producenta. Podłączyć przewody zasilające i obciążenia do odpowiednich zacisków, zapewniając prawidłową kolejność faz i bezpieczne połączenia. Sprawdzić, czy urządzenie jest kompatybilne z zabezpieczeniem nadprądowym poprzedzającego stopnia i uziemieniem układu. Po instalacji użyć przycisku testowego, aby potwierdzić prawidłowe działanie i zadziałanie wyzwalacza przed oddaniem obwodu do eksploatacji.

Zalecenia

Regularnie testować urządzenie za pomocą wbudowanego przycisku testowego w odstępach czasu zalecanych przez lokalne przepisy, aby zapewnić stałą czułość na prądy upływowe. Zapewnić koordynację z urządzeniami zabezpieczającymi poprzedzającego stopnia i sprawdzić, czy wybrany prąd znamionowy i prąd różnicowy zadziałania są odpowiednie dla chronionych obwodów i obowiązujących norm bezpieczeństwa.
