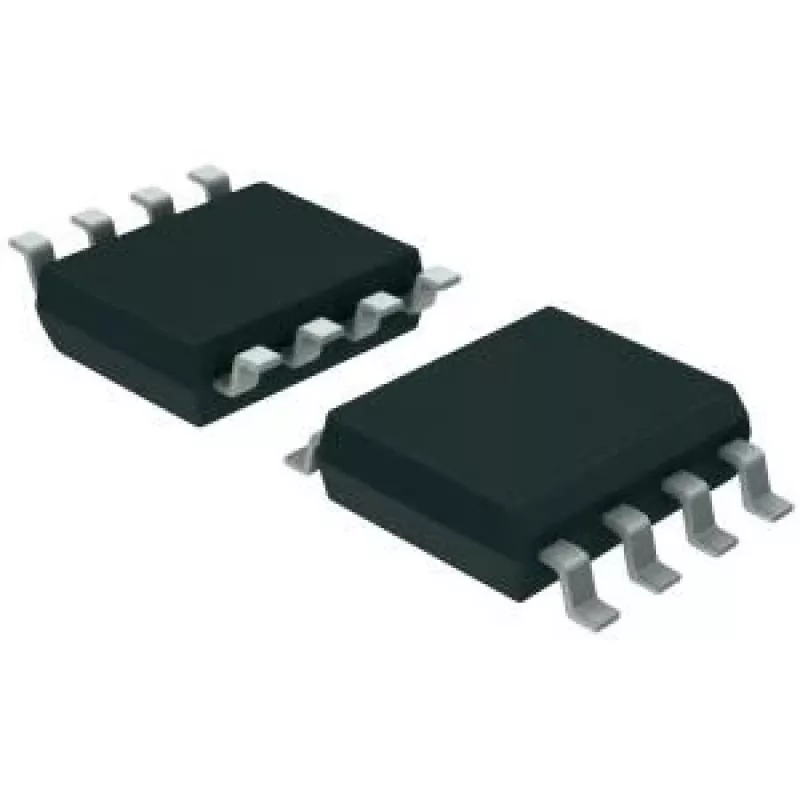

Wzmacniacz operacyjny/różnicowy Texas Instruments INA145UA w obudowie SOIC-8

Texas Instruments INA145UA to liniowy układ scalony pełniący funkcję wzmacniacza operacyjnego i różnicowego w obudowie SOIC-8. Przeznaczony jest do precyzyjnego wzmacniania sygnałów różnicowych i kondycjonowania sygnałów analogowych w aplikacjach wymagających stabilnego wzmocnienia i dokładnego przetwarzania sygnałów wejściowych. Układ wykorzystuje topologię wzmacniacza różnicowego odpowiednią do interfejsów czujników, przyrządów pomiarowych i front-endów akwizycji danych, gdzie istotna jest konwersja małych sygnałów różnicowych i tłumienie napięć współbieżnych.

Zalety

INA145UA oferuje precyzyjne wzmocnienie różnicowe z przewidywalnym zachowaniem w typowych warunkach pracy. Obudowa do montażu powierzchniowego SOIC-8 zapewnia kompaktowy rozmiar w projektach PCB, zachowując jednocześnie charakterystykę termiczną odpowiednią do standardowych zastosowań przemysłowych i komercyjnych. Architektura wzmacniacza umożliwia dokładne przetwarzanie wejść różnicowych i pomaga redukować wpływ sygnałów współbieżnych, upraszczając projektowanie front-endów dla czujników i układów pomiarowych.

Zastosowanie

• Kondycjonowanie sygnałów z czujników (tensometrów, czujników mostkowych, termopar ze stopniami różnicowymi)
• Wzmacniacze instrumentalne oraz front-endy pomiarowe w zastosowaniach medycznych i laboratoryjnych
• Akwizycja danych i buforowanie wejść przetworników ADC ze źródłami różnicowymi
• Precyzyjny pomiar różnicy i wzmacnianie sygnałów o niskim poziomie

Kluczowe specyfikacje

• Funkcja: Wzmacniacz operacyjny i różnicowy do precyzyjnego przetwarzania sygnałów analogowych
• Typ obudowy: Obudowa SOIC-8 do montażu powierzchniowego, odpowiednia do montażu PCB
• Topologia: Architektura wejść różnicowych do tłumienia napięć współbieżnych
• Obszar zastosowań: Interfejsy czujników, przyrządy pomiarowe, front-endy akwizycji danych
• Typowe zastosowanie: Stopnie wzmocnienia różnicowego i kondycjonowanie wejść dla przetworników ADC i systemów pomiarowych

Sposób użycia

Zintegruj układ INA145UA w analogowym torze wejściowym na płytce PCB, przestrzegając zalecanych praktyk montażowych dla wzmacniaczy różnicowych: umieść kondensatory odsprzęgające blisko pinów zasilania, poprowadź ścieżki wejść różnicowych jako pary dopasowane oraz trzymaj ścieżki sygnałów cyfrowych o dużym poziomie szumów z dala od wzmacniacza i wejść. Skonfiguruj zewnętrzne rezystory i ewentualną sieć offsetową lub wzmocnienia zgodnie z projektem układu, aby uzyskać pożądane wzmocnienie i tłumienie sygnału współbieżnego. Sprawdź napięcie zasilania i zakres napięć wspólnych wejść w systemie, aby zapewnić prawidłową pracę liniową.

Zalecenia

Dla niezawodnej wydajności używaj niskoszumnych, precyzyjnych rezystorów przy ustawianiu wzmocnienia, zapewnij odpowiednie odsprzężenie na liniach zasilania i zadbaj o symetryczne prowadzenie ścieżek wejść różnicowych. W systemach pomiarowych umieść układ INA145UA blisko czujnika lub źródła sygnału, aby zminimalizować zakłócenia i zachować integralność sygnału.
