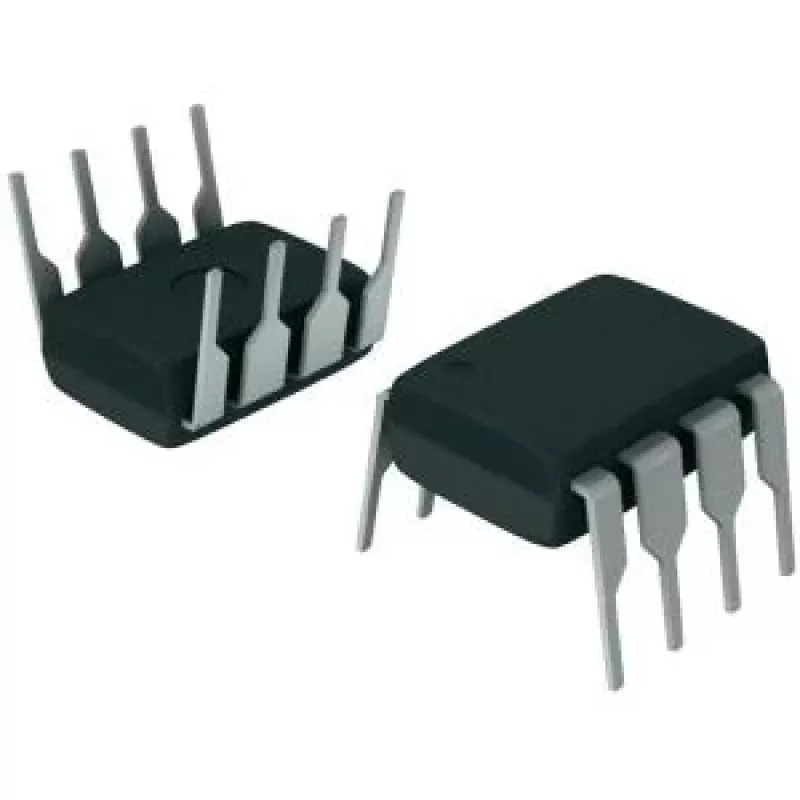

Wzmacniacz operacyjny Texas Instruments OPA703PA PDIP-8 niskoszumny precyzyjny układ liniowy

Wzmacniacz operacyjny TEXAS INSTRUMENTS OPA703PA to układ z pojedynczym zasilaniem, zamknięty w obudowie PDIP-8, zaprojektowany do precyzyjnego przetwarzania sygnałów liniowych. Urządzenie oferuje niski poziom szumów wejściowych i dokładne wzmocnienie, odpowiednie do kompaktowych projektów płytek wymagających montażu DIP. Obsługuje typowe zadania analogowe, takie jak stopnie wzmocnienia, filtry aktywne i kondycjonowanie sygnałów, gdzie niski poziom szumów i stabilna odpowiedź liniowa są istotne.

Zalety

Wzmacniacz zapewnia niski poziom szumów wejściowych i precyzyjną liniowość w całym zakresie pracy, umożliwiając czystsze wzmacnianie sygnałów w wrażliwych układach. Jego obudowa przelotowa PDIP-8 ułatwia prototypowanie i wymianę na starszych płytkach. Zasilanie pojedynczym napięciem oraz przewidywalne parametry offsetu i dryftu zmniejszają potrzebę skomplikowanej polaryzacji, a pasmo i wzmocnienie w otwartej pętli zapewniają niezawodną wydajność w zastosowaniach o umiarkowanych częstotliwościach.

Zastosowania

• Interfejsy czujników i kondycjonowanie sygnałów z przetworników
• Precyzyjne stopnie wzmocnienia i wzmacniacze buforowe
• Filtracja aktywna w układach audio i pomiarowych
• Płytki prototypowe i projekty hobbystyczne z montażem przelotowym

Kluczowe parametry

• Typ obudowy: PDIP-8, montaż przelotowy
• Konfiguracja zasilania: pojedyncze napięcie zasilania
• Niski poziom szumów wejściowych, zoptymalizowany do precyzyjnych zastosowań
• Precyzyjne wzmocnienie liniowe z niskim offsetem i dryftem
• Odpowiednie pasmo do ogólnego analogowego przetwarzania sygnałów

Jak używać

Zainstaluj wzmacniacz PDIP-8 w kompatybilnym gnieździe lub przylutuj go w przeznaczonym miejscu na płytce drukowanej z otworami przelotowymi, przestrzegając standardowego wyprowadzenia pojedynczego wzmacniacza operacyjnego. Zapewnij zalecane napięcie pojedynczego zasilania i właściwe odsprzęganie na pinach zasilających, aby zminimalizować szumy. Skonfiguruj wzmacniacz w żądanej topologii – nieodwracającej, odwracającej, wtórnikowej lub aktywnego filtru – używając zewnętrznych rezystorów i kondensatorów dobranych tak, aby ustawić wzmocnienie i pasmo zgodnie z wymaganiami układu. Zachowaj powszechne zasady projektowania obwodów analogowych: prowadź ścieżki sygnałowe możliwie krótko, umieszczaj kondensatory odsprzęgające blisko pinów zasilania i oddalaj wrażliwe wejścia od linii cyfrowych.

Zalecenia

Aby uzyskać najlepsze rezultaty, używaj niskoszumnego źródła zasilania i kondensatorów odsprzęgających (ceramiczny 0,1 µF blisko pinów zasilania), aby zminimalizować szumy pochodzące od zasilacza. Dobieraj odpowiednie wartości rezystorów i wybieraj komponenty o niskim poziomie szumów i dryftu do krytycznych sieci sprzężenia zwrotnego. Podczas prototypowania używaj gniazda scalonego, co pozwala na łatwą wymianę i zapobiega naprężeniom cieplnym podczas lutowania.
