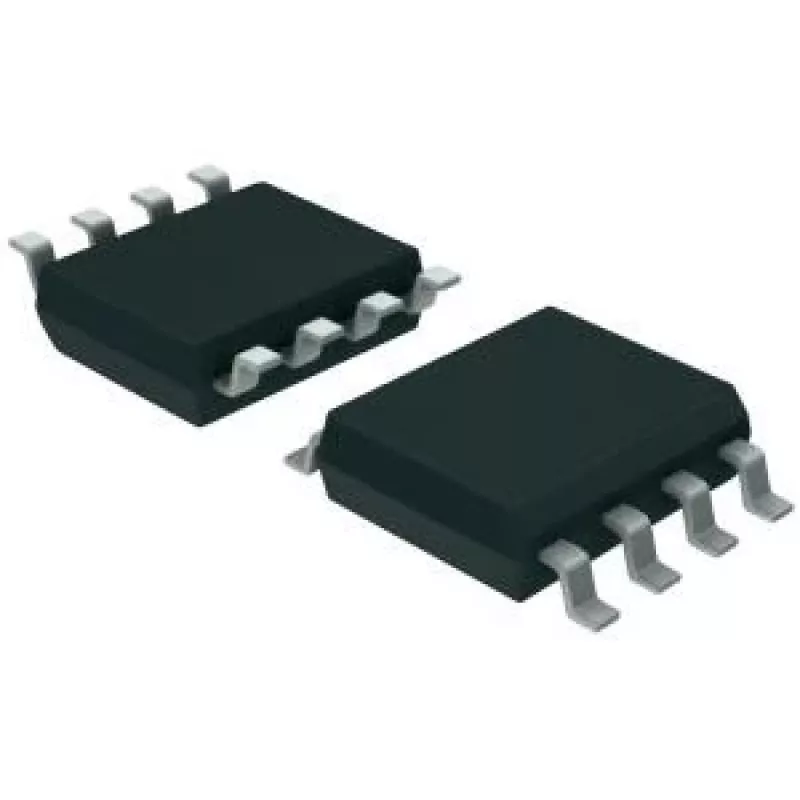

Wzmacniacz pomiarowy Texas Instruments INA122UA, jednokanałowy, obudowa SO-8

Texas Instruments INA122UA to jednokanałowy wzmacniacz pomiarowy w obudowie SO-8, przeznaczony do precyzyjnego wzmacniania małych napięć różnicowych przy niskim poziomie szumów. Jest on stosowany do sprzęgania czujników i kondycjonowania sygnałów w aplikacjach wymagających dokładnego wzmacniania sygnałów niskopoziomowych z przetworników mostkowych, tensometrów, termopar i innych źródeł różnicowych. Układ posiada wbudowane zabezpieczenia wejść i stabilny, wysoki współczynnik tłumienia sygnału wspólnego, co upraszcza projekty pomiarowe i zwiększa dokładność akwizycji danych.

Zalety

INA122UA oferuje niskie szumy wejściowe i wysoką impedancję wejściową, co zmniejsza obciążenie czujników i zachowuje integralność sygnału. Konfiguracja jednokanałowa oraz kompaktowa obudowa SO-8 umożliwiają łatwą integrację na płytkach PCB o mieszanych sygnałach. Wzmacniacz zapewnia regulowane wzmocnienie za pomocą zewnętrznego rezystora, umożliwiając elastyczne skalowanie dla różnych czułości czujników przy zachowaniu stabilnego offsetu i charakterystyk wzmocnienia w typowych warunkach pracy.

Zastosowania

• Wzmacnianie niskopoziomowych sygnałów różnicowych z tensometrów i czujników wagowych
• Kondycjonowanie sygnałów termopar lub RTD przed konwersją ADC
• Interfejsy czujników w medycznych i przemysłowych systemach pomiarowych
• Front-endy precyzyjnej akwizycji danych oraz przyrządy przenośne

Kluczowe specyfikacje

• Topologia jednokanałowego wzmacniacza pomiarowego
• Obudowa układu scalonego SO-8
• Niskie szumy wejściowe odpowiednie dla sygnałów na poziomie mikrowoltów
• Wysoka impedancja wejściowa minimalizująca obciążenie czujnika
• Regulowane wzmocnienie za pomocą zewnętrznego rezystora dla elastycznej amplifikacji
• Wysoki współczynnik tłumienia sygnału wspólnego dla dokładnych pomiarów różnicowych
• Zakres wejściowy kompatybilny z rail-to-rail zależnie od konfiguracji zasilania

Sposób użycia

Umieść INA122UA na płytce PCB z poprawną orientacją SO-8 i poprowadź ścieżki różnicowe z czujnika do wejść wzmacniacza, zachowując krótkie i zrównoważone połączenia. Skonfiguruj pożądane wzmocnienie, wybierając odpowiedni zewnętrzny rezystor pomiędzy pinami wzmocnienia układu zgodnie z równaniem wzmocnienia w karcie katalogowej. Zapewnij stabilne napięcie zasilania w zalecanym zakresie i zastosuj właściwe odsprzęganie blisko układu. Po montażu zweryfikuj offset i wzmocnienie przy znanym wejściu różnicowym i w razie potrzeby dostosuj układ lub ekranowanie, aby zredukować zakłócenia.

Zalecenia

Dla optymalnej wydajności stosuj krótkie połączenia masy w gwiazdę oraz umieszczaj kondensatory odsprzęgające blisko pinów zasilania, aby zminimalizować szumy zasilania. Dopasuj długości ścieżek wejściowych i używaj płaszczyzn masy, aby poprawić tłumienie sygnału wspólnego. Wybierz rezystor wzmocnienia o odpowiedniej tolerancji i współczynniku temperaturowym, aby utrzymać dokładność przy zmianach temperatury.
