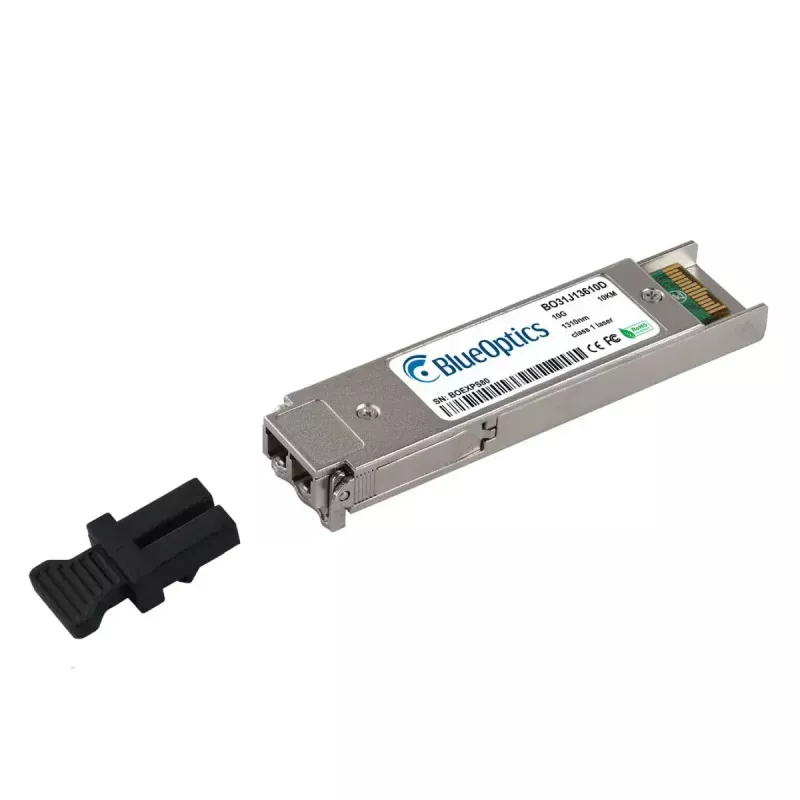

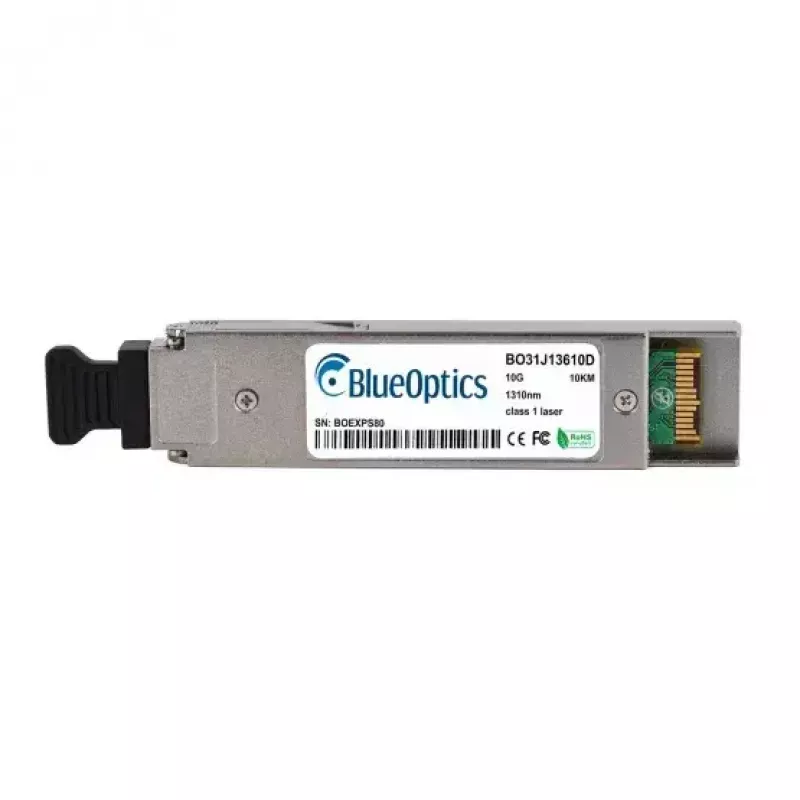

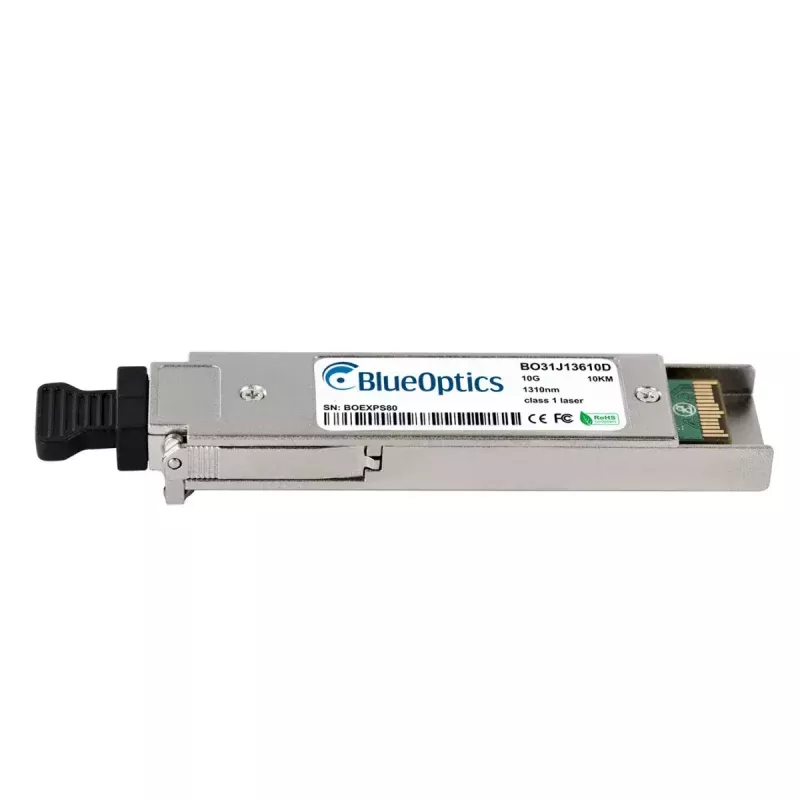

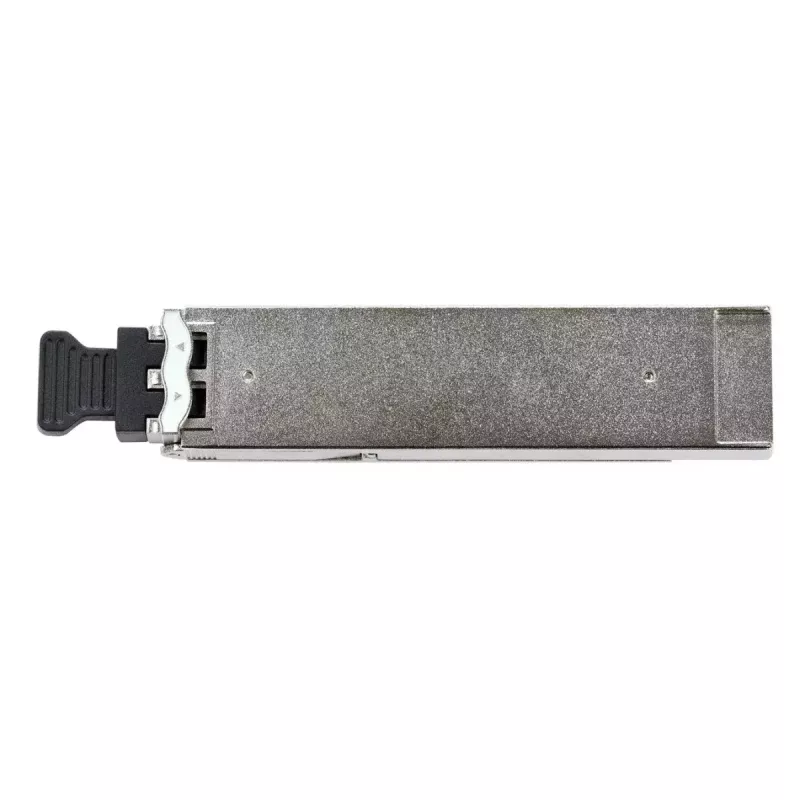

XFP transceiver Module BlueOptics 943 919-001-BO 1310 nm LC 10000 m

Moduł nadajnika-odbiornika XFP BlueOptics 943 919-001-BO został zaprojektowany do szybkich łączy światłowodowych jednomodowych pracujących na długości fali 1310 nm. Zapewnia interfejs XFP ze złączem optycznym duplex LC, obsługuje odległości transmisji optycznej do 10 000 m i jest przeznaczony do protokołów sieciowych 10 Gigabit Ethernet oraz podobnych szybkich protokołów. Moduł jest kompaktowy i lekki (około 20 g) i jest przeznaczony do integracji z kompatybilnym sprzętem sieciowym akceptującym wtykowe nadajniki-odbiorniki XFP.

Zalety

Ten nadajnik-odbiornik XFP zapewnia standardowy format zgodny z MSA, umożliwiający łatwą wymianę i szeroką kompatybilność sprzętową. Pracując na długości fali 1310 nm na włóknie jednomodowym, umożliwia połączenia dalekiego zasięgu do 10 km przy zachowaniu niskiego zużycia energii i niewielkich rozmiarów fizycznych. Złącze duplex LC umożliwia jednoczesną transmisję i odbiór na dwóch włóknach. Lekka, szara obudowa modułu oraz interfejs elektryczno-mechaniczny XFP sprawiają, że nadaje się on do wielu platform sprzętowych przełączników, routerów i pamięci masowych obsługujących XFP.

Zastosowanie (zadania / przypadki użycia)

• Łącza 10 Gigabit Ethernet na włóknie jednomodowym
• Połączenia dalekiego zasięgu do 10 km między urządzeniami sieciowymi
• Połączenia dla przełączników, routerów i systemów pamięci masowej z portami XFP
• Wymiana lub rozbudowa istniejących łączy światłowodowych opartych na XFP

Kluczowe specyfikacje

• Typ interfejsu: XFP
• Długość fali: 1310 nm
• Maksymalna odległość transmisji: 10 000 m (10 km) na włóknie jednomodowym
• Złącze: LC duplex
• Typowa waga: 0,02 kg
• Kolor produktu: Szary

Sposób użycia

Zainstaluj nadajnik-odbiornik w gnieździe XFP w kompatybilnym sprzęcie sieciowym, postępując zgodnie z instrukcją producenta urządzenia dotyczącą podłączania na gorąco lub instalacji. Podłącz kable krosowe światłowodowe jednomodowe LC duplex do portów LC nadajnika-odbiornika, zapewniając prawidłowe ustawienie nadawania/odbioru. Skonfiguruj urządzenie hosta dla zamierzonego protokołu (na przykład 10GBASE-LR) i zweryfikuj stan łącza poprzez interfejs zarządzania sprzętem. Przestrzegaj standardowych środków ostrożności ESD podczas obsługi modułu i trzymaj złącza optyczne zakryte, gdy nie są używane, aby zapobiec zanieczyszczeniu.

Zalecenia

Używaj włókien jednomodowych i wysokiej jakości kabli krosowych LC, aby uzyskać optymalny zasięg i integralność sygnału. Upewnij się, że sprzęt hosta obsługuje nadajniki-odbiorniki XFP i wybrany protokół transmisji, a także włącz funkcje cyfrowego monitorowania diagnostycznego oferowane przez hosta, aby monitorować napięcie zasilania, moc optyczną i temperaturę, jeśli są obsługiwane.
