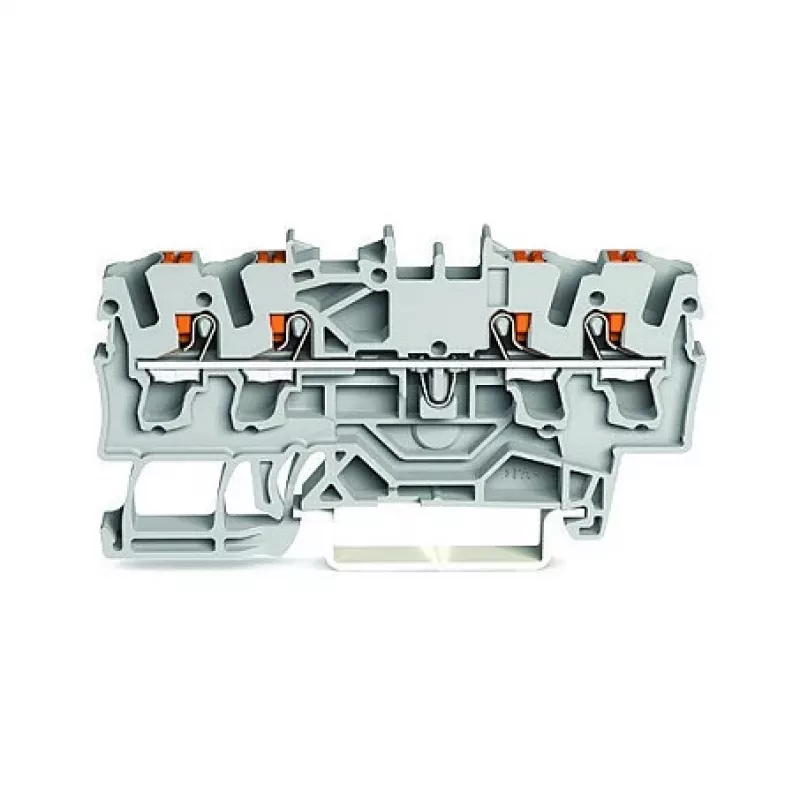

WAGO Zacisk przelotowy 4-przewodowy Push-in 2,5 mm² Szary

Zacisk przelotowy WAGO 2202-1401 to wysokiej jakości, kompaktowe rozwiązanie do łączenia i rozdzielania przewodów elektrycznych w szafach sterowniczych i puszkach przyłączeniowych. Zaprojektowany dla 4 przewodów o przekroju znamionowym 2,5 mm², zacisk ten wykorzystuje innowacyjną technologię połączeń Push-in CAGE CLAMP® do szybkiego okablowania bez użycia narzędzi. Szara obudowa z poliamidu zapewnia trwałość i niezawodną izolację, a montaż na szynie DIN 35 upraszcza instalację.

Zalety

Technologia Push-in CAGE CLAMP® umożliwia bezpośrednie wprowadzanie przewodów litych bez narzędzi, oszczędzając czas i redukując błędy montażowe. Kompaktowa konstrukcja 4-przewodowa optymalizuje miejsce na szynie DIN. Napięcie znamionowe do 800 V i prąd znamionowy do 24 A sprawiają, że zacisk nadaje się do szerokiego zakresu zastosowań przemysłowych. Zacisk jest również przystosowany do napięcia udarowego do 8 kV i stopnia zanieczyszczenia 3, co zapewnia solidną wydajność w wymagających środowiskach.

Zastosowanie

• Okablowanie szaf sterowniczych
• Rozdzielnice
• Systemy automatyki przemysłowej
• Instalacje elektryczne w budynkach

Kluczowe specyfikacje

• Technologia połączeń: Push-in CAGE CLAMP®
• Liczba przewodów: 4
• Przekrój znamionowy: 2,5 mm² (AWG 14)
• Kolor: Szary
• Napięcie znamionowe (EN): 800 V
• Prąd znamionowy (EN): 24 A
• Napięcie udarowe znamionowe: 8 kV
• Sposób montażu: Szyna DIN 35
• Materiał izolacji: Poliamid (PA 66)
• Klasa palności: UL 94 V-0
• Długość odizolowania: 9 – 11 mm (0,35 – 0,43 cala)
• Zakres przekrojów przewodów (lity): 0,25 - 4 mm² (AWG 22 - 12)
• Zakres przekrojów przewodów (linka z tulejką): 0,25 - 2,5 mm² (AWG 22 - 14)
• Temperatura pracy: -35 °C do +105 °C
• Stopień zanieczyszczenia: 3
• Liczba potencjałów: 1
• Liczba poziomów: 1

Zalecenia

Dla optymalnej wydajności stosować z listwami oznaczeniowymi i wspornikami końcowymi WAGO. Zapewnić odpowiednią długość odizolowania (9-11 mm) dla niezawodnego połączenia. Nadaje się do przewodów litych i linek z tulejkami.
