Zacisk kablowy DeLOCK 66442

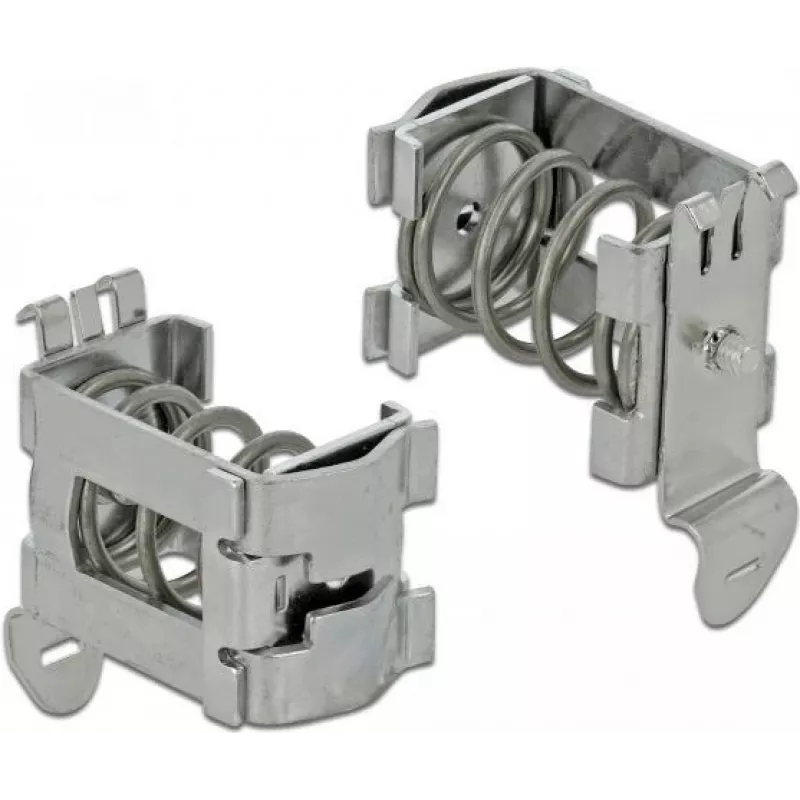

Zacisk kablowy DeLOCK 66442 to metalowa obejma ekranująca przeznaczona do mocowania kabli o średnicy 10–20 mm na szynie DIN 35 mm. Pełni również funkcję ekranu EMC, umożliwiając odprowadzanie niepożądanych zakłóceń elektrycznych lub elektromagnetycznych do szyny DIN. Zacisk ma szerokość około 26 mm, głębokość 40 mm i wysokość 24 mm, a do jego produkcji użyto wytrzymałego metalu, co zapewnia długotrwałe użytkowanie.

Zalety

Metalowa konstrukcja zapewnia wytrzymałość mechaniczną i niezawodne mocowanie kabli. Konstrukcja zacisku umożliwia zarówno mechaniczne zamocowanie, jak i ekranowanie elektromagnetyczne po podłączeniu do szyny DIN. Kompaktowe wymiary sprawiają, że nadaje się do rozdzielnic lub szaf o ograniczonej przestrzeni.

Zastosowanie

• Mocowanie okrągłych kabli o średnicy 10–20 mm
• Montaż tras kablowych na szynie DIN 35 mm
• Zapewnienie ekranowania EMC kabli wewnątrz rozdzielnic i szaf sterowniczych

Najważniejsze informacje

• Marka: DELOCK
• Model/MPN: 66442
• EAN: 4043619664429
• Materiał: Metal
• Zakres średnicy kabla: 10–20 mm
• Kompatybilność z szyną DIN: 35 mm
• Wymiary (szer. × głęb. × wys.): ok. 26 × 40 × 24 mm

Jak używać

Aby zamocować kabel, należy docisnąć sprężynę zacisku odpowiednim narzędziem, np. śrubokrętem, włożyć kabel do zacisku i zwolnić sprężynę, aby mocno przytrzymała kabel. Aby zwolnić kabel, należy docisnąć sprężynę, jednocześnie wyciągając kabel. Zacisk można również przymocować, przykręcając go do szyny DIN; do tego celu potrzebny jest klucz imbusowy HX3.

Zalecenia

Upewnij się, że zacisk ma pewny kontakt z szyną DIN, aby zapewnić skuteczne ekranowanie EMC. Przed montażem sprawdź, czy średnica kabla mieści się w zakresie 10–20 mm i unikaj zbyt mocnego dokręcania przy użyciu mocowania śrubowego, aby nie odkształcić zacisku.
