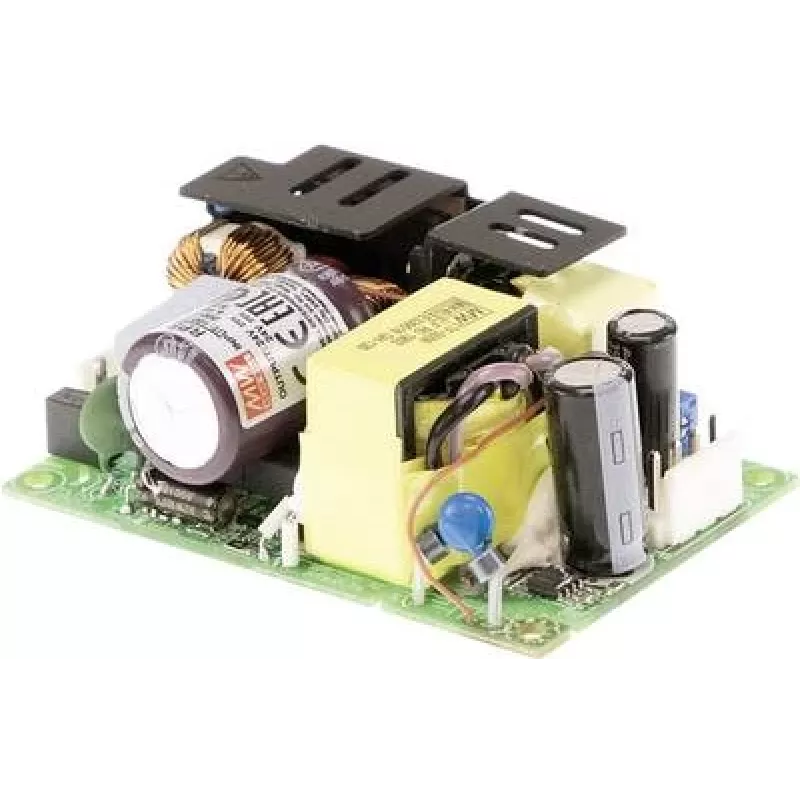

Zasilacz MEAN WELL RPS-120S-48, 120 W, wyjście 48 V, wejście 80–264 V, RoHS, 50,8×76,2×28 mm

MEAN WELL RPS-120S-48 to kompaktowy zasilacz AC-DC dostarczający napięcie 48 V DC przy prądzie do 2,5 A i znamionowej mocy wyjściowej 120 W. Urządzenie akceptuje szeroki zakres napięcia wejściowego 80–264 V AC, co czyni je odpowiednim do międzynarodowych środowisk sieciowych. Dzięki niewielkim wymiarom około 50,8 × 76,2 × 28 mm (ok. 3 × 2 cale) i konstrukcji otwartej, zasilacz ten jest przeznaczony do integracji z urządzeniami przemysłowymi, systemami elektronicznymi i montażem OEM, gdzie wymagane jest niezawodne zasilanie 48 V. Produkt spełnia normy środowiskowe RoHS oraz zapewnia izolację medyczną zgodną z EN 60601 z 2×MOPP, gdy określono bezpieczeństwo medyczne.

Zalety

Zasilacz łączy wysoką gęstość mocy z kompaktową obudową, umożliwiając oszczędzającą miejsce instalację bez utraty stabilności wyjścia. Szeroki zakres wejściowy zapewnia kompatybilność z różnymi źródłami zasilania, a konstrukcja otwarta wspomaga efektywne odprowadzanie ciepła w aplikacjach wbudowanych. Zgodność z RoHS i normami izolacji medycznej zapewnia dopasowanie regulacyjne dla systemów opieki zdrowotnej i przemysłowych.

Nadaje się do (zadań / przypadków użycia)

• Systemy sterowania przemysłowego wymagające regulowanego zasilania 48 V
• Wbudowane i OEM-owe urządzenia elektroniczne o ograniczonej przestrzeni instalacyjnej
• Sprzęt laboratoryjny i urządzenia medyczne potrzebujące izolacji medycznej
• Sprzęt telekomunikacyjny i sieciowy pracujący na 48 V
• Instalacje wielkoskalowe i integracje panelowe, gdzie jednostki montowane są w wielu egzemplarzach

Kluczowe specyfikacje

• Napięcie wyjściowe: 48 V DC
• Maksymalny prąd wyjściowy: 2,5 A
• Znamionowa moc wyjściowa: 120 W
• Zakres napięcia wejściowego: 80–264 V AC
• Format: otwarty zasilacz AC-DC
• Wymiary: około 50,8 × 76,2 × 28 mm (3 × 2 cale)
• Izolacja bezpieczeństwa: izolacja medyczna z 2×MOPP (zgodna z EN 60601 tam, gdzie ma to zastosowanie)
• Zgodność środowiskowa: RoHS

Sposób użycia

Zamontuj zasilacz na odpowiednim podwoziu lub wewnątrz obudowy urządzenia, zapewniając odpowiednią wentylację wokół jednostki otwartej. Podłącz wejście AC do kompatybilnego źródła zasilania w określonym zakresie 80–264 V, stosując odpowiednie urządzenia zabezpieczające, takie jak bezpieczniki lub wyłączniki. Podłącz wyjście 48 V DC do obciążenia docelowego, przestrzegając poprawnej polaryzacji i używając okablowania o obciążalności odpowiedniej dla oczekiwanego prądu. Przestrzegaj obowiązujących norm bezpieczeństwa i zasad uziemienia podczas instalacji oraz odwołuj się do dokumentacji systemowej w zakresie wymaganych odstępów izolacyjnych i powietrznych w końcowym montażu.

Zalecenia

Dla niezawodnej pracy zapewnij swobodny przepływ powietrza wokół zasilacza i unikaj montażu w pobliżu źródeł ciepła. Upewnij się, że konstrukcja obudowy zachowuje wymagane odstępy izolacyjne/powietrzne dla aplikacji medycznych oraz włącz dodatkowe filtrowanie lub ochronę przeciwprzepięciową, jeśli instalacja jest narażona na przepięcia elektryczne. Przy wdrażaniu w instalacjach wielkoskalowych zaplanuj dostęp serwisowy i solidne mocowanie, aby zapobiec naprężeniom związanym z wibracjami.
