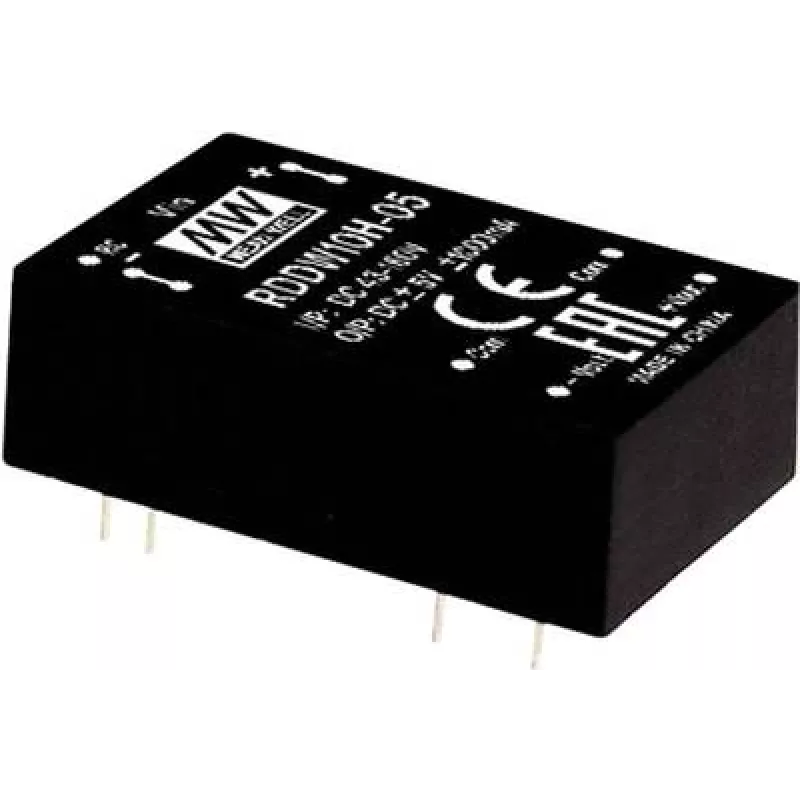

zasilacz MEAN WELL RSDW10H-05 — 10 W, wejście 43–160 V, wyjście 5 V, RoHS

MEAN WELL RSDW10H-05 to kompaktowa kolejowa przetwornica DC-DC z pojedynczym wyjściem, która przekształca szeroki zakres napięcia wejściowego 43–160 VDC na regulowane wyjście 5 VDC przy prądzie do 2 A. Moduł zapewnia izolację wejście-wyjście 1,5 kVDC, jest dostępny w obudowie przelotowej DIP i zawiera pilotów włączaniem/wyłączaniem. Jest zgodny z dyrektywą RoHS i przeznaczony do systemów wbudowanych oraz elektroniki przemysłowej, gdzie wymagane jest stabilne zasilanie niskonapięciowe.

Zalety

RSDW10H-05 oferuje szeroki zakres napięcia wejściowego odpowiedni dla systemów kolejowych i przemysłowych akumulatorów, kompaktową obudowę przelotową DIP ułatwiającą integrację z płytką PCB oraz izolację 1,5 kVDC dla zwiększonego bezpieczeństwa między wejściem a wyjściem. Wbudowane pilotów włączaniem/wyłączaniem umożliwia zarządzanie energią na poziomie systemu, a regulowane wyjście 5 V dostarcza do 2 A dla urządzeń niskoprądowych.

Zastosowanie

• Płytki sterowników wbudowanych i komputery jednopłytkowe wymagające zasilania 5 V
• Moduły elektroniki przemysłowej i automatyki zasilane ze źródeł 43–160 V
• Wyposażenie pokładowe kolei i systemy pojazdów
• Czujniki niskoprądowe, moduły komunikacyjne i urządzenia peryferyjne

Kluczowe specyfikacje

• Producent: MEAN WELL
• Model / MPN: RSDW10H-05
• Napięcie wejściowe: 43–160 VDC
• Napięcie wyjściowe: 5 VDC
• Prąd wyjściowy / moc: do 2 A / 10 W
• Izolacja: 1,5 kVDC wejście-wyjście
• Obudowa: przelotowa DIP
• Sterowanie: zdalne włączanie/wyłączanie
• Waga: 16 g
• Zgodność: RoHS
• Opakowanie: zbiorcze (600 szt.)

Sposób użycia

Zamontuj przelotową przetwornicę DIP na płytce PCB zgodnie z wyprowadzeniami zalecanymi przez producenta i przestrzegaj prawidłowej polaryzacji wejścia. Podłącz zasilanie 43–160 VDC do pinów wejściowych i pobierz regulowane 5 VDC z pinów wyjściowych. Użyj pinu zdalnego sterowania zgodnie z kartą katalogową, aby włączyć lub wyłączyć wyjście w ramach zarządzania energią systemu. Zastosuj odpowiednie odsprzęganie wejścia i wyjścia oraz postępuj zgodnie z zaleceniami termicznymi; zapewnij odpowiednią odległość izolacyjną i odstęp w projekcie PCB dla określonej izolacji 1,5 kVDC.

Zalecenia

W celu niezawodnej pracy należy eksploatować moduł w określonych zakresach wejściowych i wyjściowych, postępować zgodnie z kartą katalogową MEAN WELL dotyczącą połączeń pinów i wytycznych układu oraz upewnić się, że przetwornica jest zamontowana w środowisku spełniającym wymagania temperaturowe i wentylacyjne produktu. W razie potrzeby należy dodać zewnętrzne filtrowanie lub zabezpieczenie przeciwprzepięciowe na wejściu, aby chronić przed przebiegami przejściowymi często występującymi w kolejowych i przemysłowych systemach zasilania.
