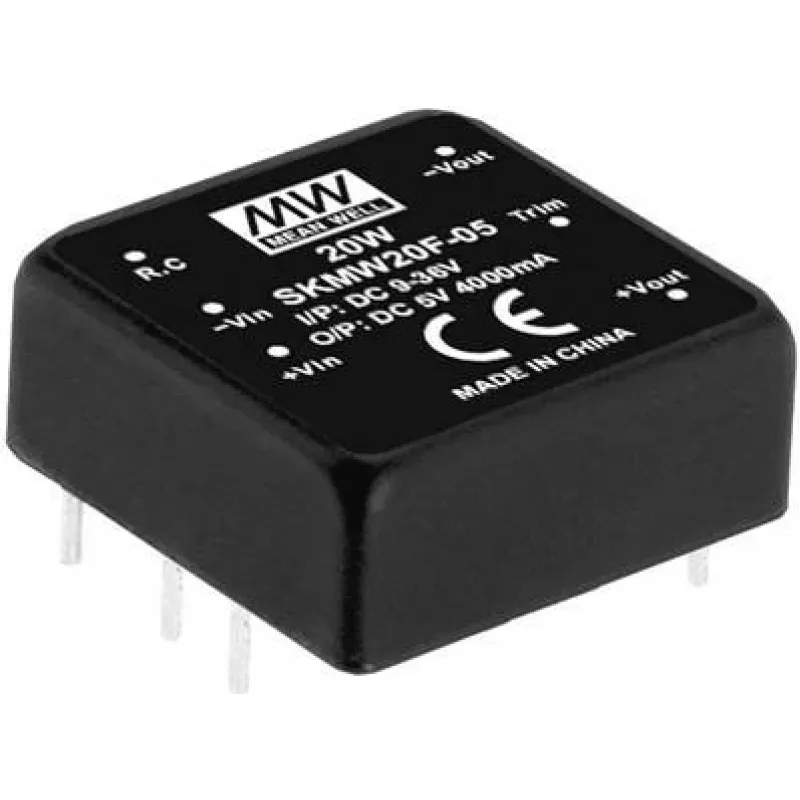

Zasilacz MEAN WELL SKMW20F-05 20W 5V 4A RoHS

MEAN WELL SKMW20F-05 to kompaktowy przetwornica DC-DC do montażu na PCB, przeznaczona do zastosowań wymagających regulowanego wyjścia 5 V z szerokiego zakresu wejściowego. Moduł akceptuje wejście 9–36 V DC i zapewnia pojedyncze wyjście 5 V DC o natężeniu do 4 A (20 W). Zamknięty w obudowie DIP przewlekanej 1" x 1", posiada pilotów ON/OFF i jest zgodny z RoHS. Jego niewielki rozmiar i waga 18 g sprawiają, że nadaje się do płyt o ograniczonej przestrzeni i instalacji masowych.

Zalety

SKMW20F-05 oferuje szeroki zakres napięcia wejściowego obsługujący różne systemy akumulatorowe i pojazdowe, stabilne regulowane wyjście 5 V/4 A oraz kompaktową obudowę 1" x 1" ułatwiającą integrację z PCB. Obudowa DIP przewlekana upraszcza montaż przy lutowaniu na fali lub ręcznym, a funkcja zdalnego ON/OFF zapewnia wygodne sterowanie systemem. Zgodność z RoHS zmniejsza obawy środowiskowe i regulacyjne przy produkcji masowej.

Nadaje się do

• Systemów wbudowanych i płytek mikrokontrolerów wymagających zasilania 5 V
• Sprzętu samochodowego lub zasilanego bateriami pracującego w zakresie wejściowym 9–36 V
• Modułów sterowania przemysłowego i urządzeń komunikacyjnych o ograniczonej przestrzeni na PCB
• Produkcji wielkoseryjnej i montażu OEM (dostępne ilości w opakowaniu)

Kluczowe dane techniczne

• Producent: MEAN WELL
• Model: SKMW20F-05 (MPN)
• Napięcie wejściowe: 9–36 V DC
• Wyjście: 5 V DC, 4 A (20 W)
• Obudowa: DIP przewlekana 1" x 1"
• Funkcje: zdalne ON/OFF, zgodność z RoHS
• Waga: 18 g
• Ilość w opakowaniu: 300 szt.
• EAN: 4021087041447

Sposób użycia

Zamontuj SKMW20F-05 na PCB przy użyciu kołków DIP przewlekanych i przylutuj zgodnie ze standardowymi praktykami lutowniczymi. Podłącz wejście 9–36 V DC do wyznaczonych pinów wejściowych i pobieraj regulowane wyjście 5 V z pinów wyjściowych, przestrzegając odpowiedniej polaryzacji. Użyj pinu zdalnego ON/OFF, aby włączyć lub wyłączyć wyjście w razie potrzeby; zapoznaj się z arkuszem danych producenta w celu określenia wymaganych poziomów logiki sterującej i zalecanych obwodów podłączenia. Zapewnij odpowiedni układ PCB i uziemienie dla odprowadzania ciepła i stabilnej pracy.

Zalecenia

W celu niezawodnej pracy należy utrzymywać napięcie wejściowe w zakresie 9–36 V, zapewnić odpowiednie odsprzężenie na wyjściu 5 V oraz postępować zgodnie z zalecanym układem PCB i wytycznymi termicznymi firmy MEAN WELL. Zweryfikuj kompatybilność z warunkami rozruchowymi i przejściowymi systemu oraz rozważ zastosowanie bezpiecznika lub tłumienia przepięć na wejściu w celu ochrony.
