Zestaw do modernizacji ramki Thermal Grizzly TG-CF-I1851-V1 Aluminium Czarny 71x51x6mm

Thermal Grizzly Intel 1851 CPU Contact Frame V1 to pomoc montażowa dla płyt głównych Intel LGA1851, która zastępuje standardowy zintegrowany mechanizm mocujący (ILM). Wykonana z anodowanego aluminium o wymiarach 71×51×6 mm ramka kontaktowa równomiernie rozkłada nacisk na procesor i redukuje wklęsłe odkształcenie zintegrowanego rozpraszacza ciepła (IHS) procesora, poprawiając kontakt między IHS a chłodzeniem procesora, co skutkuje niższymi temperaturami.

Zalety

Ramka obniża temperatury procesora poprzez poprawę mechanicznego kontaktu między chłodzeniem a IHS. Wykonana jest z anodowanego aluminium, co zapewnia trwałość i czysty wygląd, a montaż jest prosty i wymaga tylko kilku kroków. Przy wymianie RL‑ILM lub standardowego ILM można spodziewać się mierzalnych spadków temperatury procesora.

Odpowiednie do

• Procesorów Intel Core Ultra serii 200 na gnieździe LGA1851
• Konfiguracji, w których wyginanie IHS spowodowane przez ILM zmniejsza wydajność chłodzenia
• Systemów, w których IHS został zeszlifowany nie więcej niż o 0,2 mm
• Płyt głównych z wystarczającym prześ witem pod obszarem procesora (sprawdź, czy pod ramką nie ma komponentów)

Kluczowe specyfikacje

• Model: Intel 1851 CPU Contact Frame V1 (TG-CF-I1851-V1)
• Materiał: Anodowane aluminium
• Kolor: Czarny
• Wymiary: 71 × 51 × 6 mm
• Kompatybilność: Gniazdo LGA1851, procesory Intel Core Ultra serii 200; kompatybilna z procesorami, których IHS jest sfrezowany do 0,2 mm

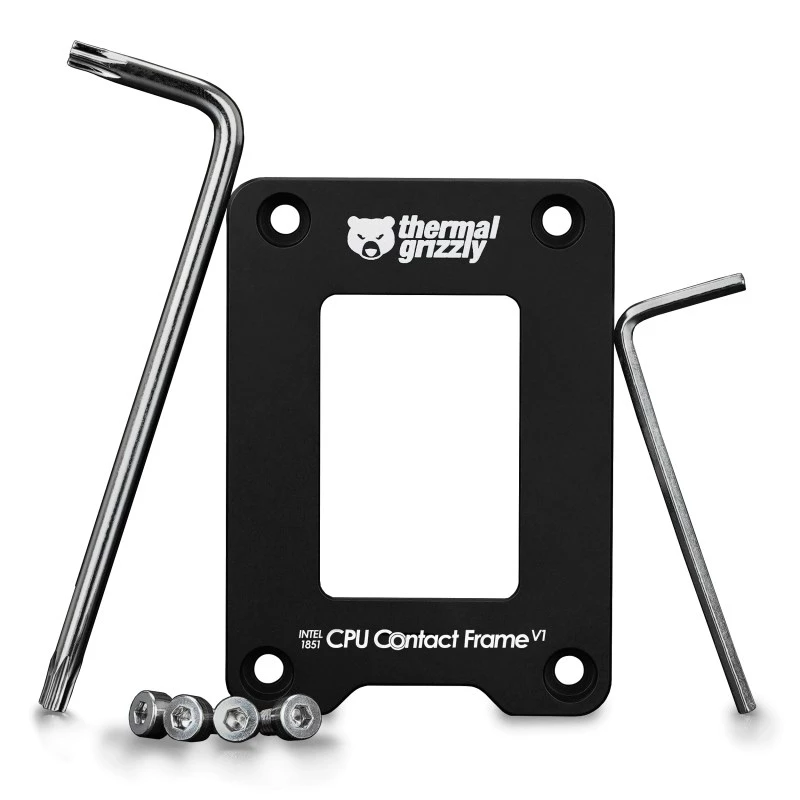

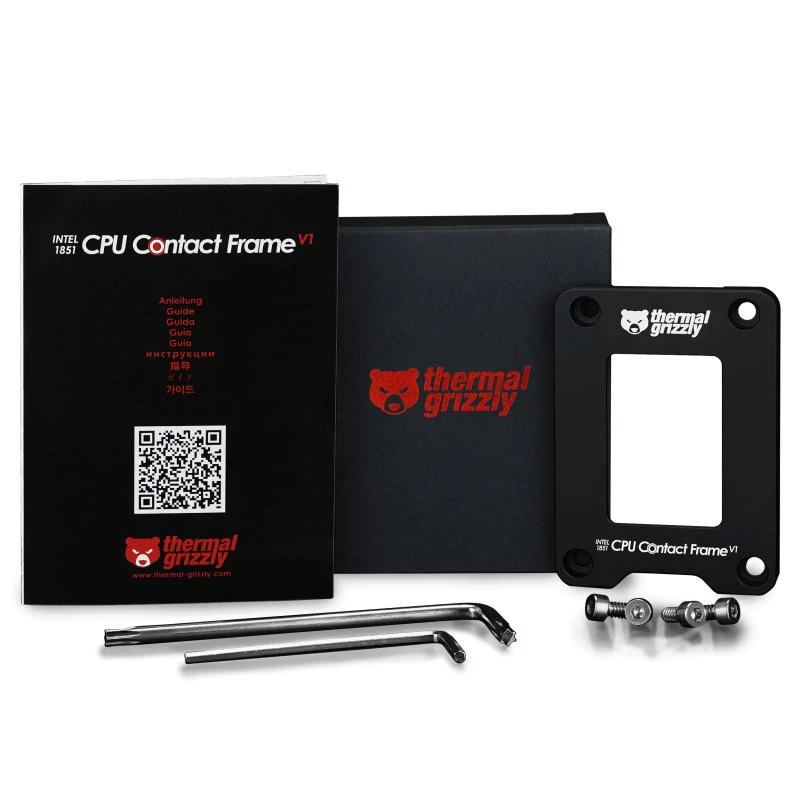

• Zawartość opakowania: 1× ramka kontaktowa, 4× śruby z łbem walcowym (3/8" UNC), 1× klucz sześciokątny 5/64", 1× klucz Torx T20

Sposób użycia

Zdejmij istniejący zintegrowany mechanizm mocujący (ILM) z płyty głównej i zamontuj ramkę kontaktową w jego miejscu, korzystając z dołączonego sprzętu i narzędzi. Przymocuj ramkę za pomocą dostarczonych śrub i kluczy, a następnie zamontuj chłodzenie procesora jak zwykle. Podczas instalacji upewnij się, że bezpośrednio pod obszarem ramki nie ma żadnych komponentów elektronicznych; jest to szczególnie ważne w przypadku płyt Mini‑ITX. Przestrzegaj zaleceń producenta dotyczących momentu dokręcania śrub, jeśli są podane.

Zalecenia

Zdjęcie ILM może unieważnić gwarancję producenta płyty głównej. Spodziewaj się spadków temperatury do około 4°C przy wymianie RL‑ILM i do około 6°C przy wymianie standardowego ILM, w zależności od chłodzenia i procesora. Nie używaj ramki, jeśli IHS procesora został usunięty lub obrobiony maszynowo na głębokość większą niż 0,2 mm.
