Zestaw montażowy DeLOCK D-Sub 15-pin żeński na RJ45 żeński, biały VGA RJ-45

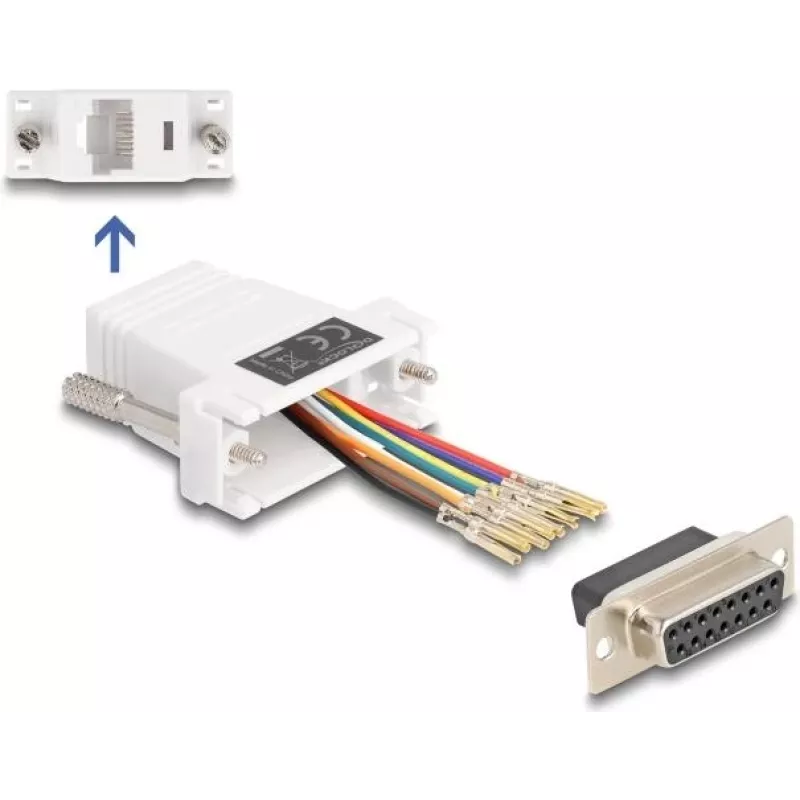

Zestaw montażowy DeLOCK D-Sub 15 pin żeński na RJ45 żeński umożliwia przedłużenie szeregowego interfejsu VGA za pomocą kabla Cat.5 / 5e / 6. Zestaw zawiera złącze żeńskie D-Sub 15 (VGA) połączone z gniazdem żeńskim RJ45, dzięki czemu można tworzyć niestandardowe przypisania pinów, wkładając pojedyncze żyły kabla w odpowiednie otwory złącza i blokując je w obudowie. Kompaktowy biały moduł ma wymiary 23 mm (S) x 40 mm (G) x 16 mm (W) i jest przeznaczony do zastosowań, w których sygnał VGA musi być przesyłany przez okablowanie strukturalne.

Zalety

Ten zestaw montażowy obsługuje elastyczne, definiowane przez użytkownika przypisania pinów i jest kompatybilny z kablami Cat.5 / 5e / 6, umożliwiając transmisję sygnału VGA przez standardowe okablowanie sieciowe. Jego niewielka biała obudowa ułatwia integrację w instalacjach o ograniczonej przestrzeni. Konstrukcja D-Sub 15 żeński na RJ45 żeński pozwala na montaż i naprawę na miejscu bez konieczności wymiany gotowych kabli.

Odpowiednie dla (zadania / przypadki użycia)

• Przesyłanie sygnałów VGA przez okablowanie sieciowe Cat.5 / Cat.5e / Cat.6
• Niestandardowe okablowanie i przypisanie pinów dla połączeń szeregowych/VGA
• Montaż na miejscu, naprawy lub modyfikacje połączeń VGA-RJ45
• Integracja punktów końcowych VGA w systemach okablowania strukturalnego

Kluczowe dane techniczne

• Marka: DELOCK
• Model / MPN: 67111
• EAN: 4043619671113
• Złącze A: D-Sub 15 pin żeński (VGA)
• Złącze B: RJ45 żeński
• Kompatybilny kabel: Cat.5 / Cat.5e / Cat.6
• Kolor: Biały
• Wymiary: 23 mm (S) x 40 mm (G) x 16 mm (W)

Sposób użycia

Zdejmij izolację z kabla Cat.5 / 5e / 6, aby odsłonić poszczególne żyły, włóż każdą żyłę do odpowiedniego otworu w gnieździe żeńskim RJ45 zgodnie z wymaganym przypisaniem pinów, a następnie zablokuj przewody w obudowie. Podłącz zmontowane złącze RJ45 do modułu i przymocuj złącze D-Sub do urządzenia VGA w razie potrzeby. Przed ostateczną instalacją sprawdź ciągłość i integralność sygnału.

Zalecenia

Aby zapewnić niezawodną transmisję VGA, używaj wysokiej jakości kabla Cat.5e lub Cat.6 i utrzymuj długość kabla w zalecanych granicach dla analogowych sygnałów VGA. Potwierdź mapowanie pinów i przetestuj zmontowane połączenie z urządzeniami wyświetlającymi przed stałą instalacją.
