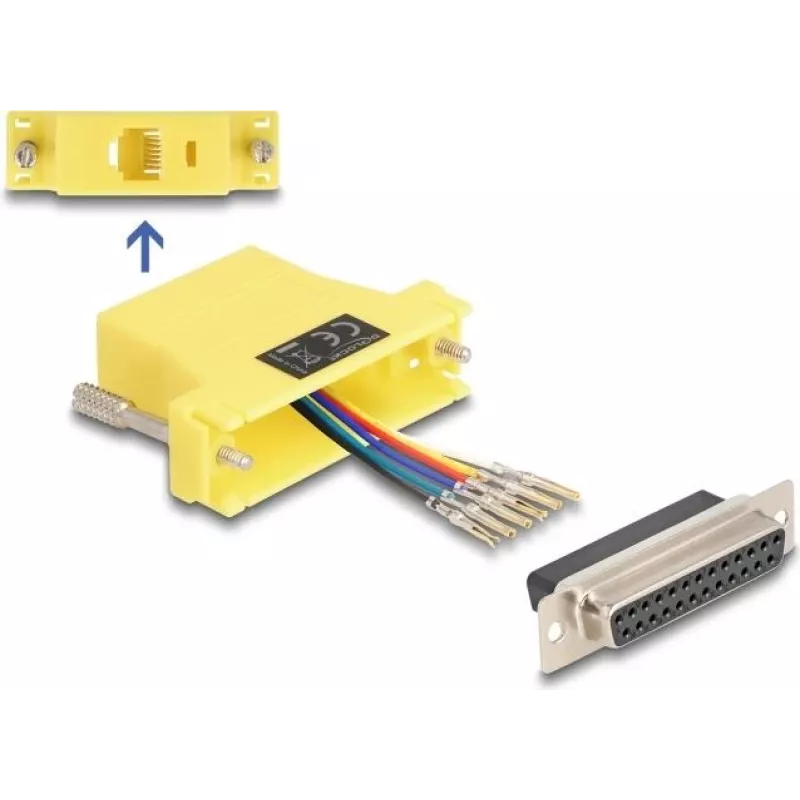

Zestaw montażowy DELOCK D-Sub 25-pinowe gniazdo żeńskie na RJ12 żeńskie, żółty

Ten zestaw montażowy DELOCK przekształca 25-pinowe gniazdo żeńskie D-Sub w gniazdo żeńskie RJ12 w pojedynczej żółtej obudowie. Został zaprojektowany do niestandardowych instalacji kablowych lub panelowych, w których połączenie 25‑pinowe D‑Sub musi zostać dostosowane do 6‑pozycyjnej linii RJ12. Zestaw zawiera interfejs żeński D‑Sub 25 oraz interfejs żeński RJ12 i umożliwia elastyczne przypisanie styków D‑Sub do połączenia RJ12 w zastosowaniach telekomunikacyjnych, sterujących lub starszych interfejsach szeregowych.

Zalety

Modułowa konstrukcja umożliwia indywidualne połączenie każdego styku D‑Sub z gniazdem RJ12, wspierając niestandardowe układy wyprowadzeń. Styki zatrzaskują się w obudowie D‑Sub z lekkim kliknięciem, zapewniając bezpieczne i niezawodne połączenie. Kompaktowa żółta obudowa zapewnia identyfikację wizualną oraz prosty montaż panelowy lub kablowy. Produkt wspiera konwersję między pełnym 25‑pinowym interfejsem D‑Sub a 6‑pozycyjną linią RJ12, zachowując punkty połączeń dostępne do konserwacji lub rekonfiguracji.

Zastosowanie

• Dostosowywanie starszych urządzeń szeregowych lub sterujących z interfejsami DB‑25 do linii telefonicznych RJ12
• Niestandardowe zestawy kablowe i panele krosowe wymagające niestandardowego mapowania wyprowadzeń
• Naprawy polowe lub modyfikacje łączy komunikacyjnych wykorzystujących kable RJ12 lub ISDN
• Prototypowanie i konfiguracje testowe, gdzie potrzebne jest elastyczne przypisywanie styków D‑Sub

Kluczowe specyfikacje

• Typy złączy: 25‑pinowe żeńskie D‑Sub na 6‑pozycyjne żeńskie RJ12
• Kolor obudowy: żółty dla łatwej identyfikacji
• Montaż: przeznaczony do montażu kablowego lub panelowego w niestandardowych instalacjach
• Wkładanie styków: indywidualne umieszczanie styków w obudowie D‑Sub z zatrzaskowym mocowaniem
• Obszary zastosowań: telekomunikacja, systemy sterowania, starsze interfejsy szeregowe

Sposób użycia

Określ wymagane mapowanie wyprowadzeń D‑Sub dla swojej aplikacji i włóż styki do obudowy D‑Sub 25 zgodnie z tym mapowaniem. Upewnij się, że każdy styk zatrzaśnie się na swoim miejscu z wyraźnym kliknięciem, aby zabezpieczyć połączenie. Zakończ kabel RJ12 we wtyku żeńskim RJ12 zgodnie ze standardowymi konwencjami okablowania RJ12. Po montażu sprawdź ciągłość i poprawność przypisania styków za pomocą multimetru lub testera kabli przed oddaniem kabla lub panelu do użytku.

Zalecenia

Używaj tego zestawu montażowego tam, gdzie stałe wyprowadzenia nie są dostępne lub gdzie wymagana jest personalizacja na miejscu. Sprawdź wymagania dotyczące wyprowadzeń podłączonego sprzętu przed okablowaniem, aby uniknąć konfliktów sygnałów, i stosuj odpowiednie odciążenie oraz ochronę kabli w instalacjach narażonych na ruch lub naprężenia mechaniczne.
