Zestaw montażowy DeLOCK D-Sub 9 pin męski na RJ12 żeński, niebieski

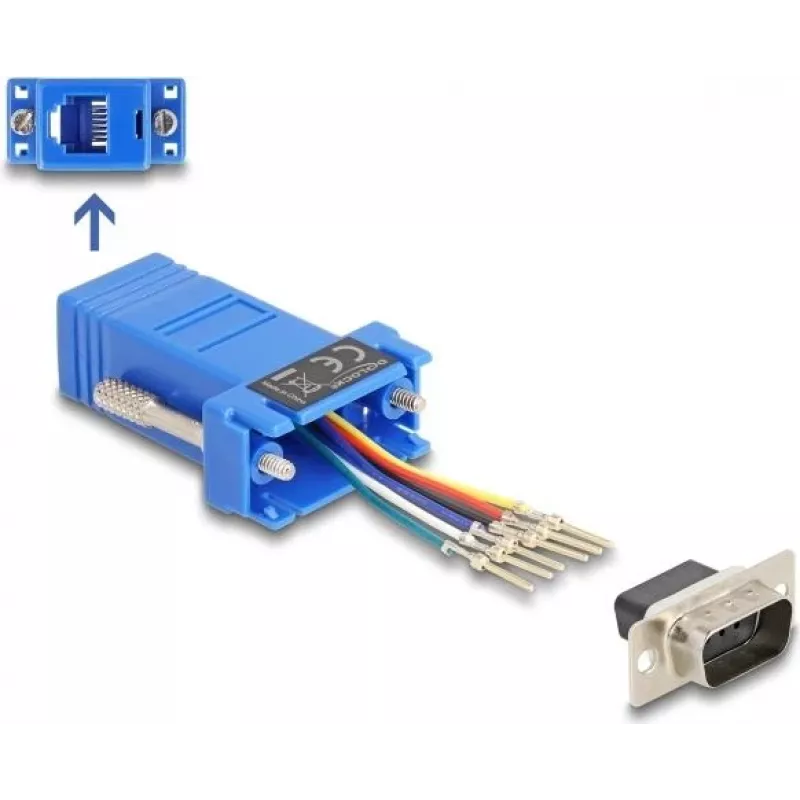

Zestaw montażowy DeLOCK D-Sub 9 pin męski na RJ12 żeński (niebieski) umożliwia przedłużenie lub konwersję interfejsu szeregowego D-Sub 9 za pomocą kabla ISDN, telefonicznego lub RJ12. Zestaw zawiera wtyk męski D-Sub 9 i gniazdo żeńskie RJ12 i jest przeznaczony do budowy niestandardowych zespołów kablowych, w których przypisanie styków i rozmieszczenie kontaktów można dostosować do konkretnych wymagań dotyczących okablowania.

Zalety

Zestaw montażowy umożliwia indywidualne i elastyczne przypisywanie styków D-Sub 9. Styki można umieszczać w obudowie D-Sub 9 zgodnie z wymaganymi wyprowadzeniami, a gniazda zatrzaskują się na miejscu z lekkim kliknięciem, zapewniając niezawodny kontakt. Niebieska obudowa ułatwia wizualną identyfikację zmontowanego złącza.

Zastosowanie

• Tworzenie niestandardowych kabli szeregowych do połączeń RS-232 lub kompatybilnych interfejsów szeregowych
• Przedłużanie interfejsów szeregowych D-Sub 9 przez okablowanie ISDN, telefoniczne lub RJ12
• Naprawa lub wymiana uszkodzonych zakończeń D-Sub 9 na RJ12

Kluczowe specyfikacje

• Producent: DELOCK
• Model / MPN: 67075
• EAN: 4043619670758
• Złącze 1: D-Sub 9 (męskie)
• Złącze 2: RJ12 (żeńskie)
• Kolor produktu: Niebieski

Sposób użycia

Przygotuj kabel, zdejmując zewnętrzną izolację i odsłaniając poszczególne żyły zgodnie z wymaganym schematem połączeń. Włóż styki do obudowy D-Sub 9 zgodnie z wybranym przypisaniem wyprowadzeń, a następnie zmontuj obudowę złącza, aż gniazda zatrzasną się na swoim miejscu. Podłącz żeńskie zakończenie RJ12 do odpowiedniej wtyczki lub kabla RJ12 i sprawdź ciągłość oraz poprawność mapowania styków przed oddaniem kabla do użytku.

Zalecenia

Upewnij się, że używasz prawidłowego schematu połączeń dla swojego urządzenia lub systemu, aby uniknąć błędów sygnału. Po montażu przetestuj połączenie za pomocą multimetru lub testu pętli zwrotnej, aby potwierdzić niezawodność styku i prawidłowe przypisanie wyprowadzeń.
