Zestaw montażowy EFB Elektronik ET-25188.1

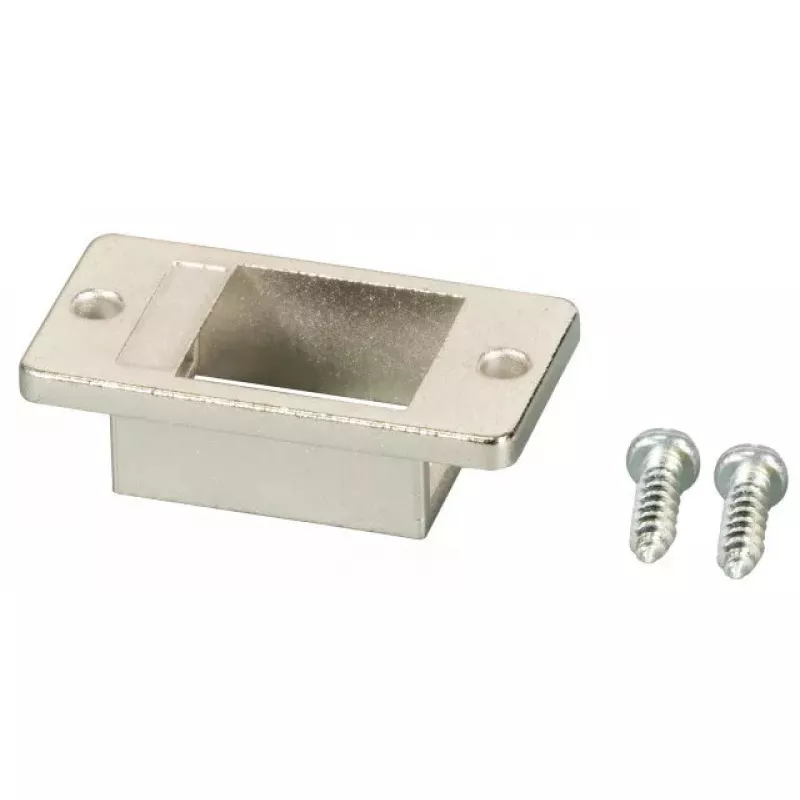

Zestaw montażowy EFB Elektronik ET-25188.1 to kompaktowa ramka instalacyjna na jeden keystone lub adapter, wykonana z odlewu cynkowego o wyglądzie stali nierdzewnej. Ramka jest przeznaczona do uniwersalnego montażu na płaskich powierzchniach, w kanałach kablowych lub na pokrywach drewnianych i metalowych i zapewnia prosty wylot 0° z otworem wyłomowym o wymiarach 24 x 18 mm. Zestaw zawiera 1-portową ramkę instalacyjną (moduły nie są dołączone) oraz dwie śruby montażowe.

Zalety

Obudowa z odlewu cynkowego zapewnia trwałość i stabilność wymiarową, a wykończenie ze stali nierdzewnej nadaje powierzchnię odporną na korozję. Uniwersalna konstrukcja pasuje do szerokiego zakresu zastosowań montażowych, a kompaktowe wymiary (długość 35,5 mm, szerokość 19,2 mm, wysokość 9,8 mm) sprawiają, że nadaje się do wąskich przestrzeni instalacyjnych. Dostarczany jest gotowy do szybkiego montażu wraz z niezbędnymi śrubami.

Nadaje się do

• Montażu pojedynczego gniazda keystone lub adaptera
• Instalacji na płaskich powierzchniach, takich jak ściany lub panele
• Zastosowania w kanałach kablowych oraz na pokrywach drewnianych i metalowych
• Aplikacji wymagających prostego wylotu 0°

Kluczowe specyfikacje

• Materiał: odlew cynkowy (wygląd stali nierdzewnej)
• Kąt wylotu: 0° (prosty)
• Otwór wyłomowy: 24 x 18 mm
• Wymiary (dł. × szer. × wys.): 35,5 × 19,2 × 9,8 mm
• Zakres dostawy: 1× ramka instalacyjna 1-Port (bez modułów), 2× śruby montażowe
• MPN: ET-25188.1, Marka: EFB Elektronik, EAN: 4049759186142

Sposób użycia

Zaznacz żądaną pozycję montażową na płaskiej powierzchni lub pokrywie, wytnij lub wybij odpowiedni otwór, jeśli jest to wymagane, i wyrównaj otwór wyłomowy (24 × 18 mm) ze ścieżką kabla lub złącza. Włóż keystone lub adapter do ramki (moduł nie jest dołączony), umieść ramkę na powierzchni i przymocuj ją za pomocą dwóch dostarczonych śrub montażowych. Upewnij się, że wylot jest ustawiony pod kątem 0° dla prostego wyprowadzenia kabla i sprawdź, czy całość jest stabilna przed podłączeniem kabli.

Zalecenia

Aby zapewnić bezpieczny i trwały montaż, użyj śrub i kołków rozporowych odpowiednich do powierzchni montażowej. Unikaj nadmiernego dokręcania śrub, aby zapobiec deformacji ramki z odlewu cynkowego. Wybierz kompatybilne moduły keystone lub adaptery pasujące do otworu wyłomowego 24 × 18 mm.
