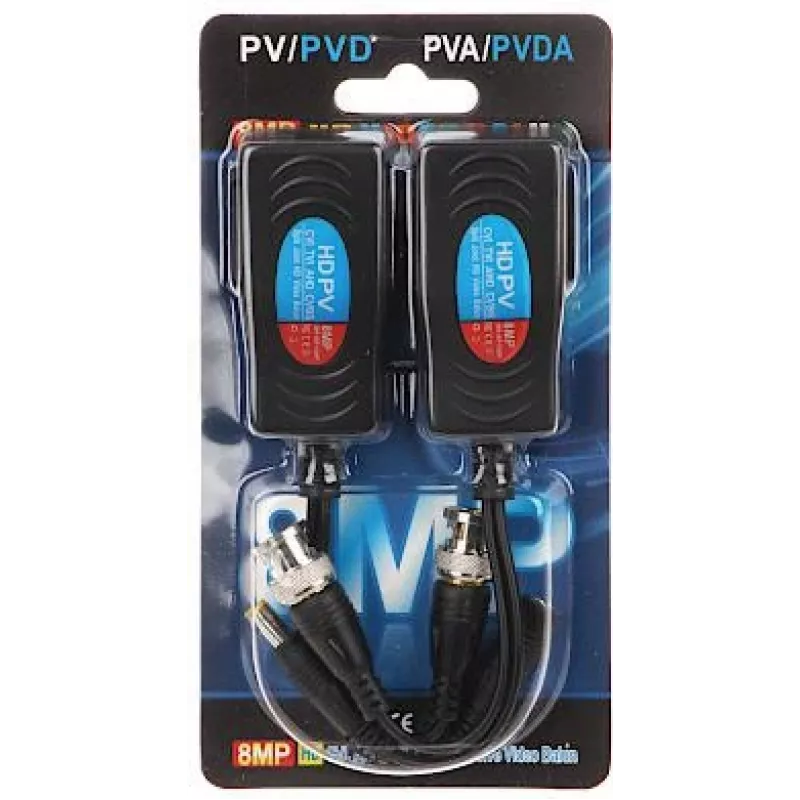

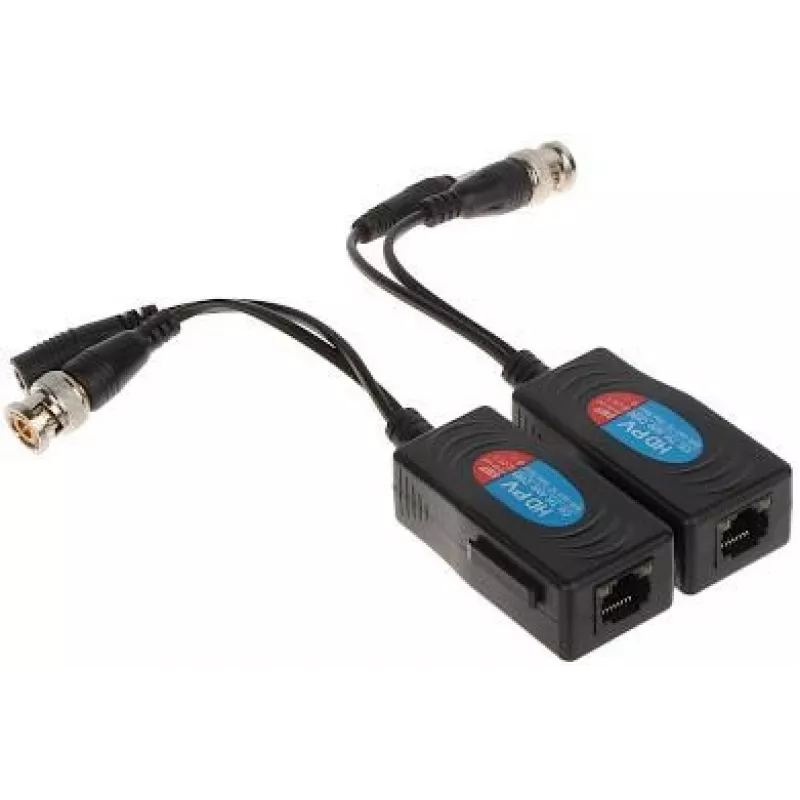

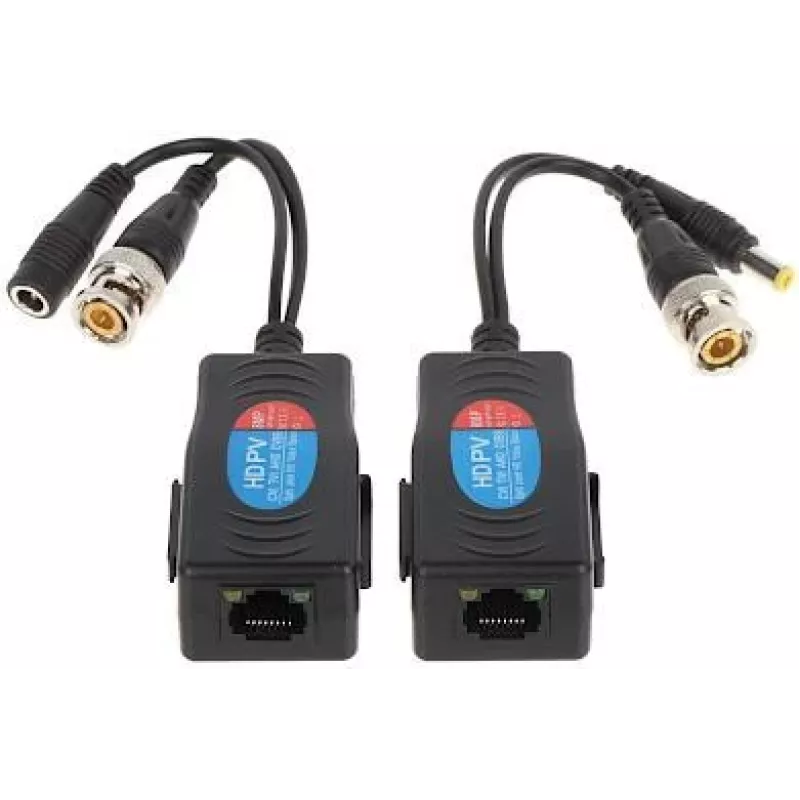

Zestaw nadawczo-odbiorczy DELTA TR-1RJ Video Balun (DC)

Zestaw nadawczo-odbiorczy DELTA TR-1RJ Video Balun to profesjonalne rozwiązanie do przesyłania wideo i zasilania za pomocą pojedynczego kabla UTP. Zaprojektowany do systemów kamer bezpieczeństwa, zestaw zawiera jednostki nadawczą i odbiorczą, umożliwiając bezproblemową integrację z analogowymi sygnałami wideo AHD, HD-CVI, HD-TVI i CVBS. Obsługuje rozdzielczości do 8MP (4K), zapewniając wysokiej jakości transmisję wideo na odległość do 400m dla CVBS i 250m dla sygnałów HD. Zintegrowana funkcja przesyłania zasilania umożliwia podanie do 30V DC przy 1A, upraszczając instalację poprzez eliminację potrzeby stosowania oddzielnych kabli zasilających. Wykonane z trwałego tworzywa ABS, baluny wyposażone są w złącza BNC męskie do wideo i RJ45 żeńskie do danych/zasilania, a także wtyk i gniazdo DC 2.1/5.5mm do połączeń zasilania. Wbudowana ochrona przeciwprzepięciowa i ESD zapewnia niezawodne działanie w wymagających warunkach.

Zalety

Łączy transmisję wideo i zasilania w jednym kompaktowym zestawie, redukując koszty okablowania i czas instalacji. Obsługuje szeroką gamę formatów wideo i rozdzielczości, co czyni go wszechstronnym w różnych konfiguracjach monitoringu. Długie odległości transmisji i solidne funkcje ochronne zwiększają niezawodność systemu.

Zastosowanie

• Instalacje kamer bezpieczeństwa z kamerami analogowymi HD lub CVBS
• Modernizacja istniejących systemów koncentrycznych na okablowanie UTP
• Zastosowania wymagające dostarczania zasilania przez ten sam kabel co wideo

Kluczowe specyfikacje

• Kompatybilność sygnałów wideo: AHD, HD-CVI, HD-TVI, CVBS
• Obsługiwane rozdzielczości: do 8MP (4K)
• Maks. odległość transmisji wideo (CVBS): 400m (Cat.5e/6)
• Maks. odległość transmisji wideo (HD 720p/1080p): 250m (Cat.5e/6)
• Maks. odległość transmisji wideo (HD 3MP-5MP): 200m (Cat.5e/6)
• Maks. odległość transmisji wideo (HD 8MP): 100m (Cat.5e/6)
• Transmisja zasilania: Tak, do 30V DC / 1A
• Maks. odległość zasilania: 100m (12V/1A)
• Złącze wideo: BNC męskie
• Złącze danych/zasilania: RJ45 żeńskie

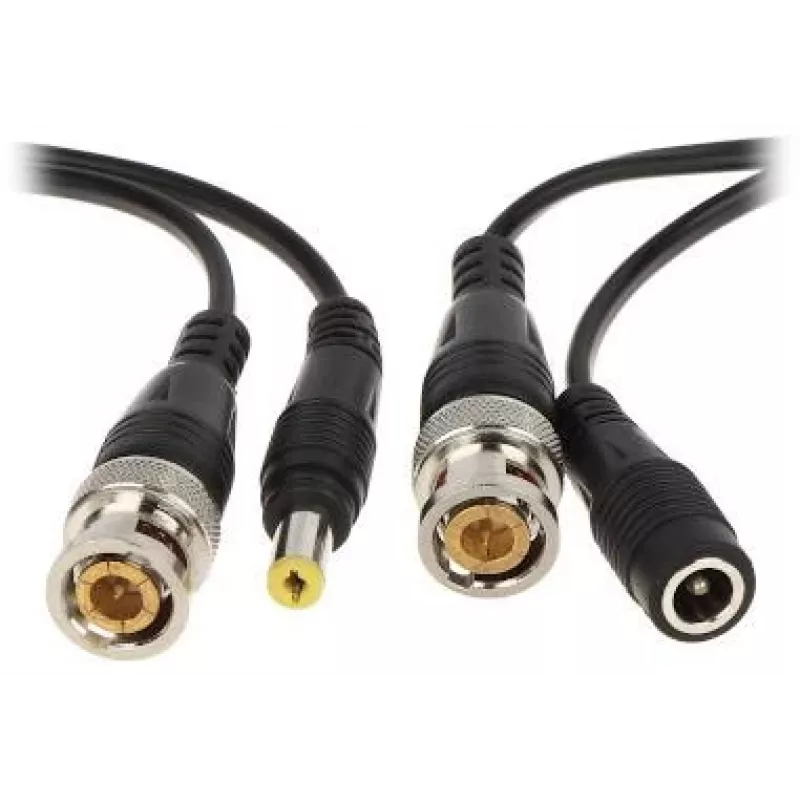

• Złącze zasilania DC: wtyk i gniazdo DC 2.1/5.5mm
• Zalecany kabel: UTP Cat.5e/6
• Impedancja: 75 Ohm (koncentryczny), 100 Ohm (UTP)
• Ochrona: przeciwprzepięciowa, ESD
• Temperatura pracy: -10°C do +50°C
• Materiał obudowy: tworzywo ABS
• Zawartość zestawu: 2 x nadajnik-odbiornik Video Balun (nadajnik i odbiornik)

Zalecenia

Aby uzyskać optymalną wydajność, należy używać wysokiej jakości kabla UTP Cat.5e lub Cat.6. Zapewnij prawidłowe zakończenie złączy. Zestaw idealnie nadaje się do nowych instalacji lub modernizacji istniejących systemów koncentrycznych.
