Zestaw przedłużacza ACT 4K HDMI 1.4 przez CAT6 UTP z obsługą IR, 40 metrów

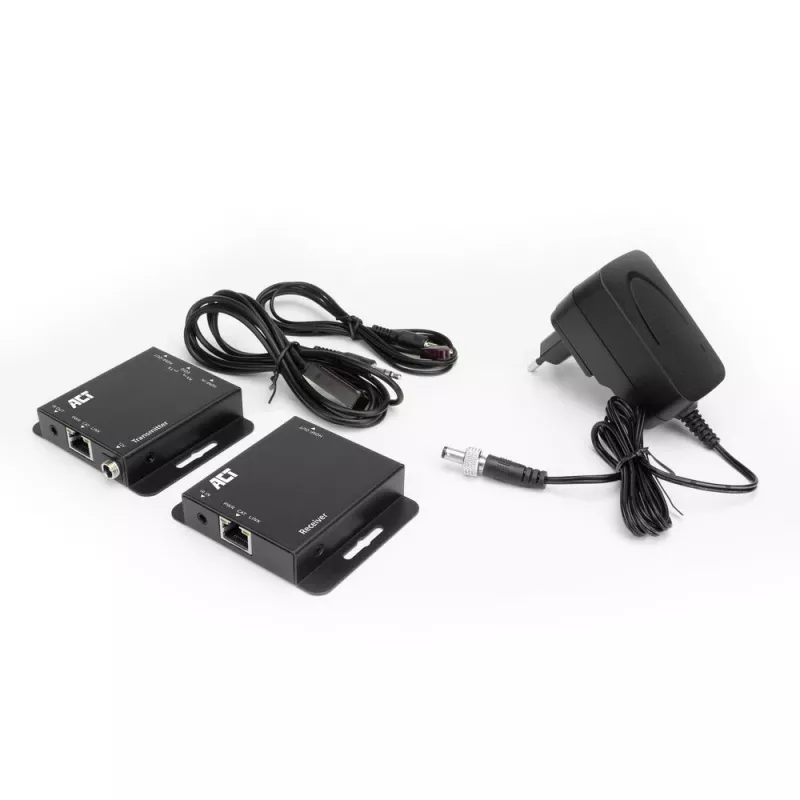

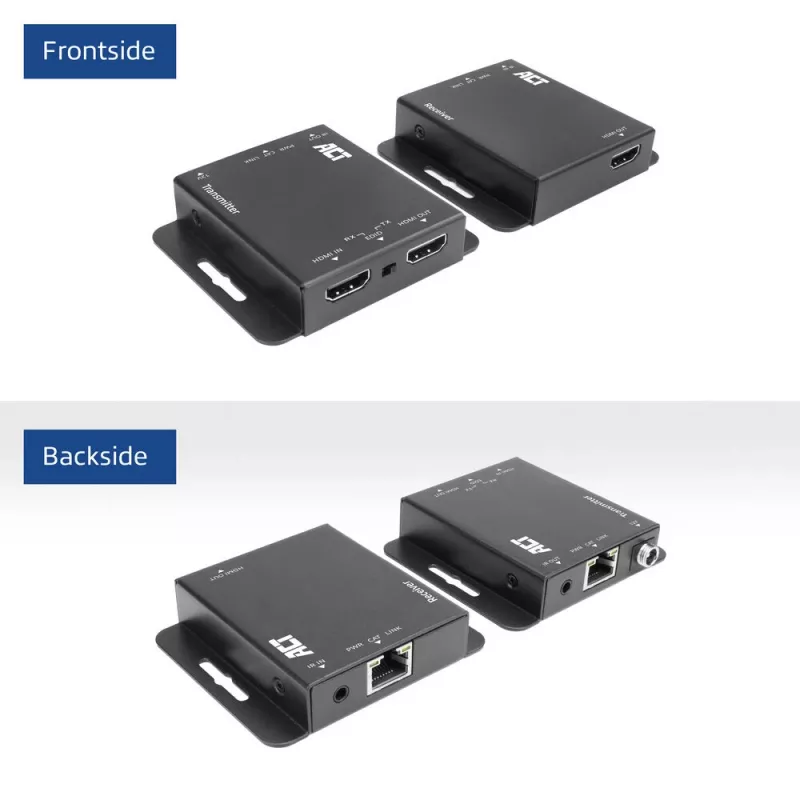

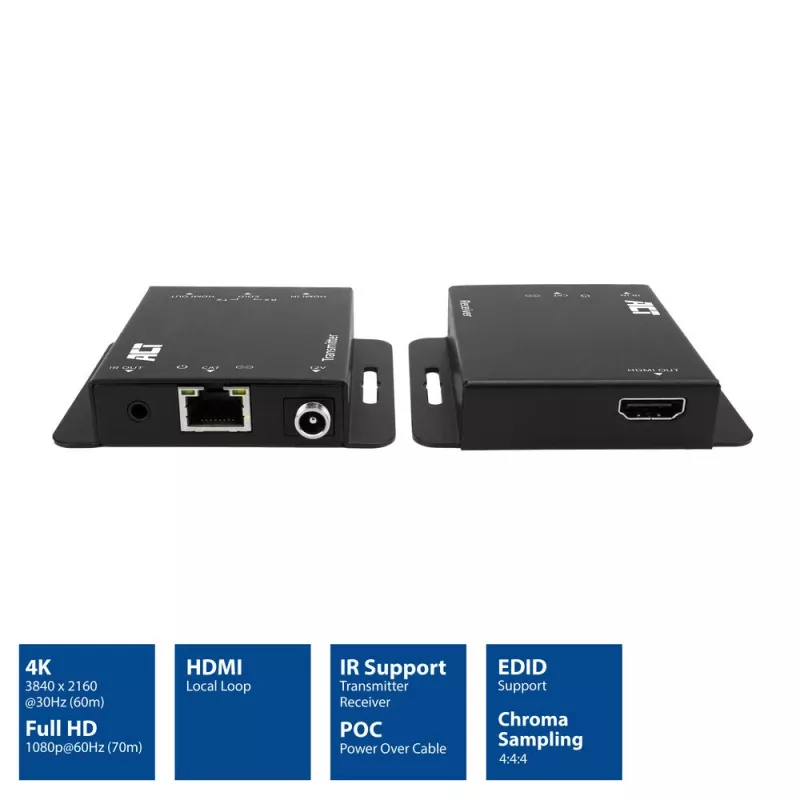

Nadajnik i odbiornik AV ACT AC7801 przedłuża sygnały HDMI przez kabel CAT6 UTP na odległość do 40 metrów, obsługując rozdzielczości do 4K@30Hz (4096 x 2160). Zestaw zawiera nadajnik z lokalnym wyjściem pętli HDMI oraz odbiornik zasilany przez Power over kabel (PoC) z nadajnika. Zestaw obsługuje kopiowanie EDID, próbkowanie chrominancji 4:4:4, nadajnik i odbiornik podczerwieni do zdalnego sterowania, złącze zasilania z blokadą śrubową w nadajniku oraz zintegrowany uchwyt montażowy.

Zalety

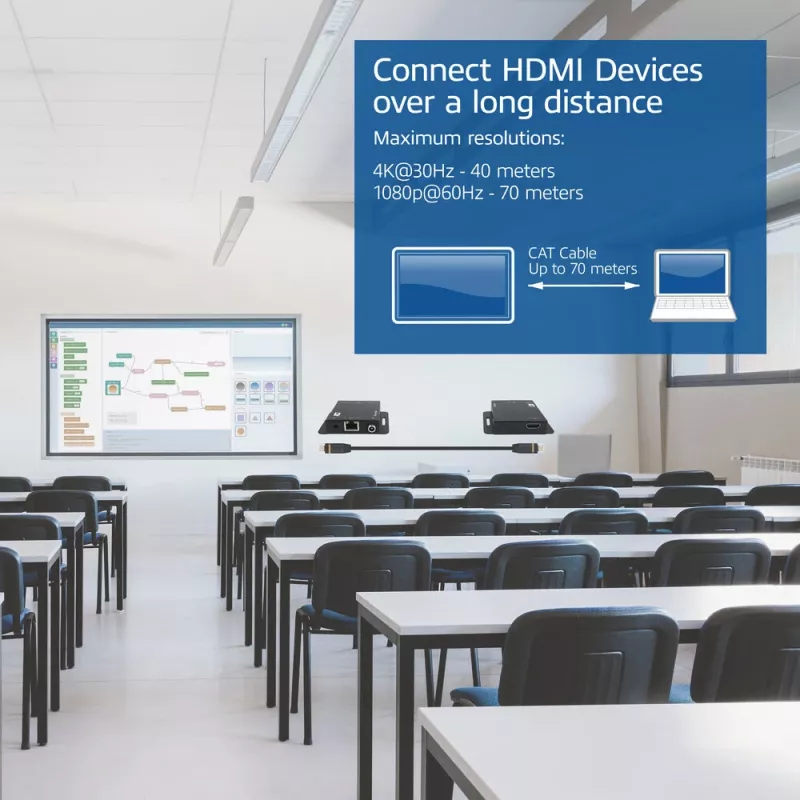

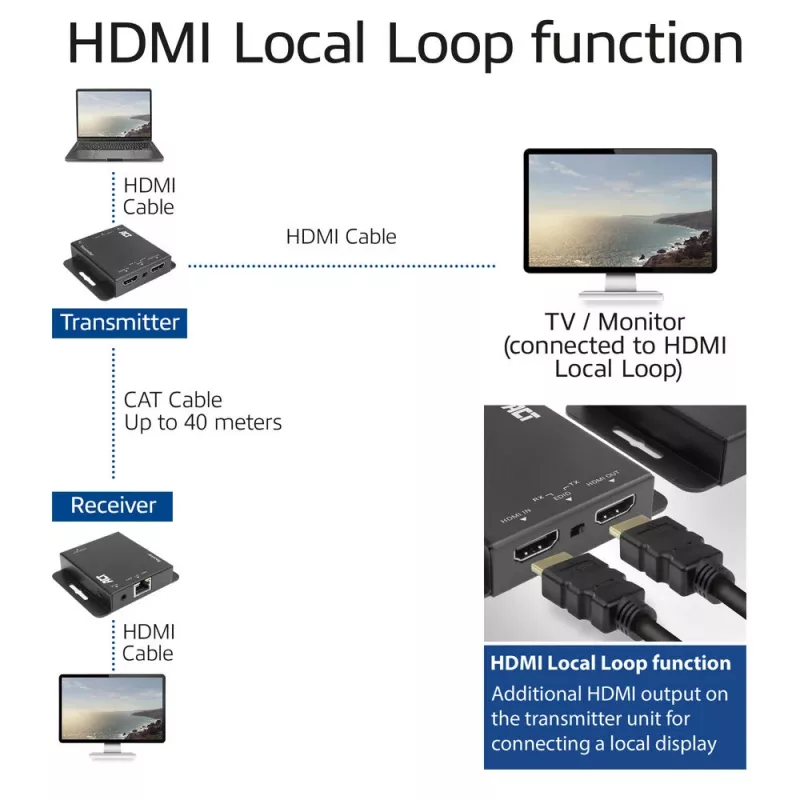

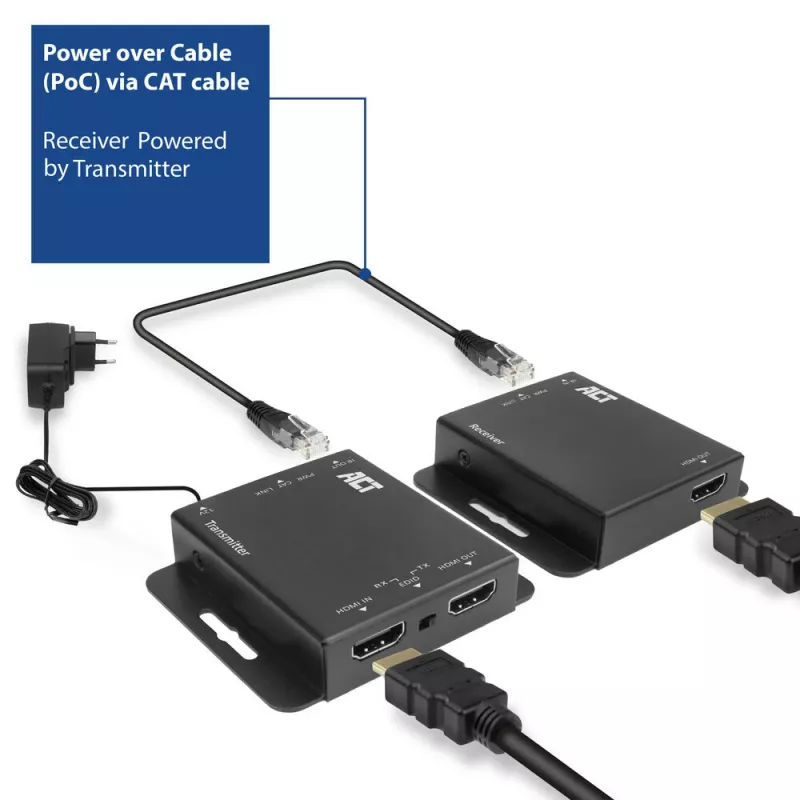

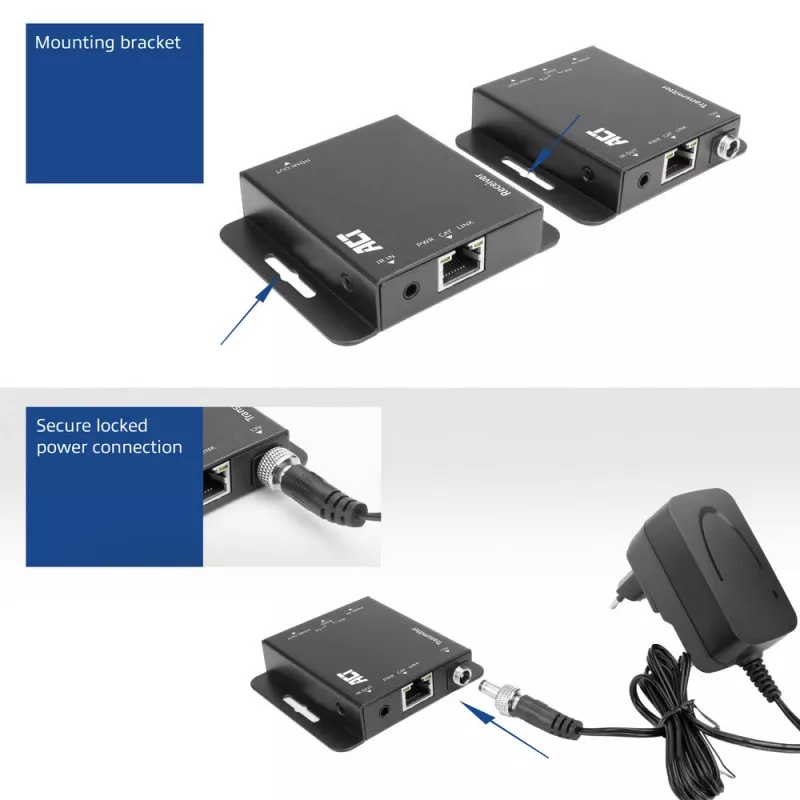

Ten przedłużacz HDMI 1.4 umożliwia transmisję 4K@30Hz przez CAT6 UTP do 40 m i oferuje rozszerzony zasięg 1080p@60Hz do 70 m. Power over kabel (PoC) eliminuje potrzebę oddzielnego zasilacza przy odbiorniku. Lokalne wyjście HDMI w nadajniku pozwala na podłączenie pobliskiego ekranu. Kopiowanie EDID zapewnia prawidłowe negocjowanie rozdzielczości między źródłem a wyświetlaczem, a dołączone akcesoria IR umożliwiają pilotów urządzeniem źródłowym. Złącze zasilania nadajnika z blokadą śrubową zmniejsza ryzyko przypadkowego odłączenia.

Zastosowanie

• Przedłużanie sygnałów HDMI z odtwarzaczy multimedialnych, dekoderów lub komputerów do odległego wyświetlacza
• Małe sale konferencyjne, klasy i instalacje digital signage do 40 m
• Konfiguracje wymagające sterowania IR urządzenia źródłowego
• Instalacje, w których odbiornik ma być zasilany zdalnie przez PoC

Kluczowe specyfikacje

• Model: ACT AC7801
• Standard: HDMI 1.4
• Maksymalna rozdzielczość: 4K@30Hz (4096 x 2160)
• Maksymalny zasięg: 40 m (4K@30Hz), do 70 m przy 1080p@60Hz
• Typ kabla: CAT6 UTP
• Zasilanie: 12 V DC, 1 A (nadajnik); odbiornik zasilany przez PoC
• Funkcje: kopiowanie EDID, próbkowanie chrominancji 4:4:4, nadajnik/odbiornik IR, lokalne wyjście pętli HDMI
• Kolor: Czarny

Jak używać

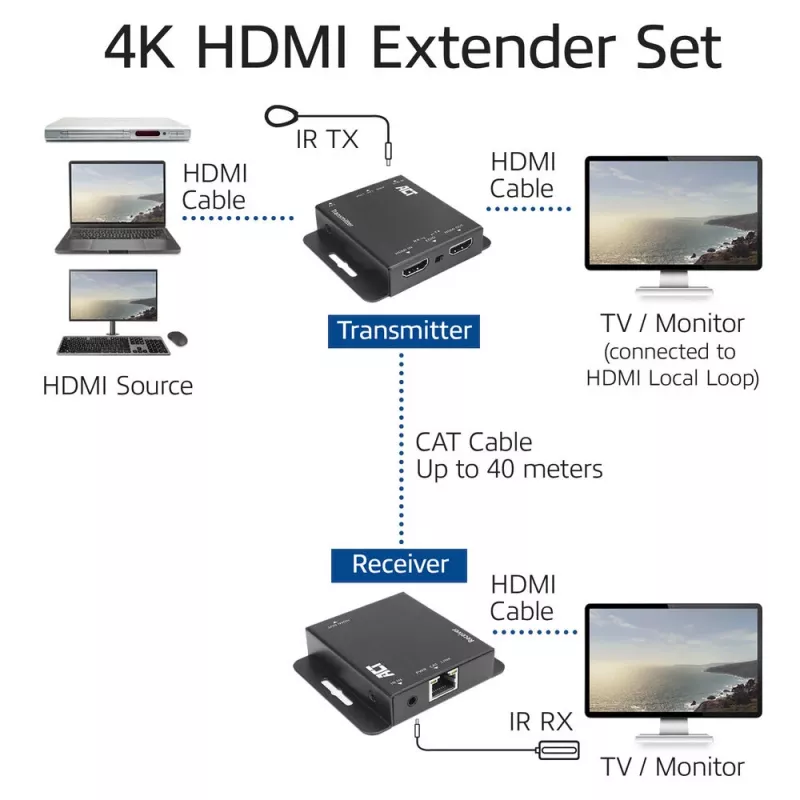

Podłącz źródło HDMI (na przykład odtwarzacz multimedialny lub komputer) do wejścia HDMI nadajnika i opcjonalnie podłącz lokalny monitor do wyjścia pętli HDMI nadajnika. Poprowadź kabel CAT6 UTP między jednostkami nadajnika i odbiornika. Zasil nadajnik dołączonym zasilaczem 12 V DC; odbiornik otrzyma zasilanie przez PoC przez kabel CAT6. Podłącz wyświetlacz do wyjścia HDMI odbiornika i użyj dołączonego nadajnika i odbiornika IR do sterowania urządzeniem źródłowym, jeśli to konieczne. Użyj funkcji kopiowania EDID, aby zapewnić prawidłowe negocjowanie rozdzielczości między źródłem a wyświetlaczem.

Zalecenia

Aby uzyskać niezawodną wydajność 4K@30Hz, używaj wysokiej jakości kabla CAT6 UTP i unikaj długich przebiegów ze złymi złączami; zabezpiecz wtyczkę zasilania nadajnika blokadą śrubową, aby zapobiec przypadkowemu odłączeniu. W przypadku kaskadowania wielu przedłużaczy sprawdź ustawienia EDID i przetestuj każde łącze przy żądanej rozdzielczości.
