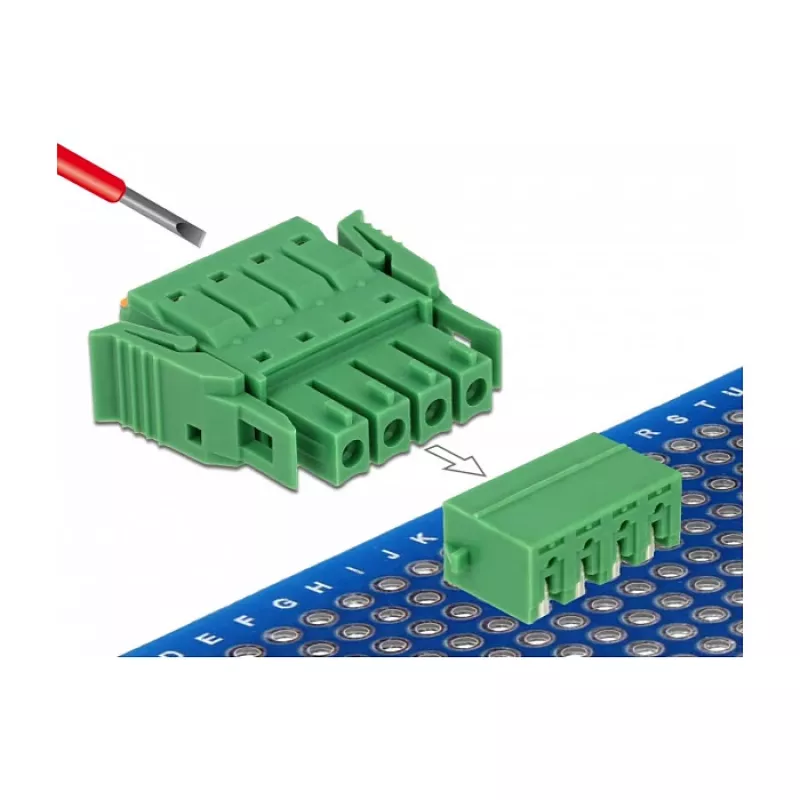

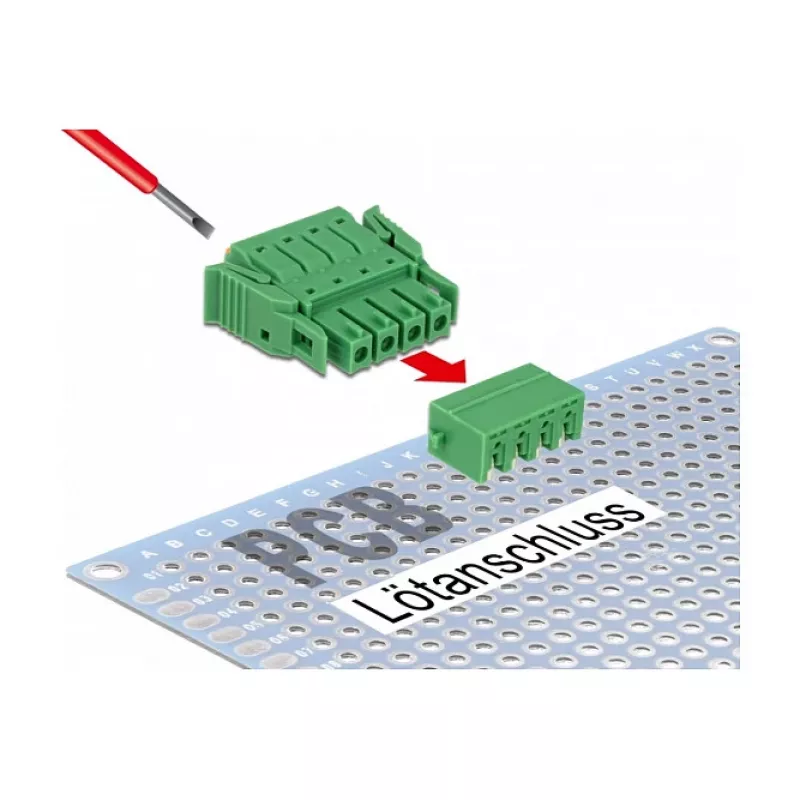

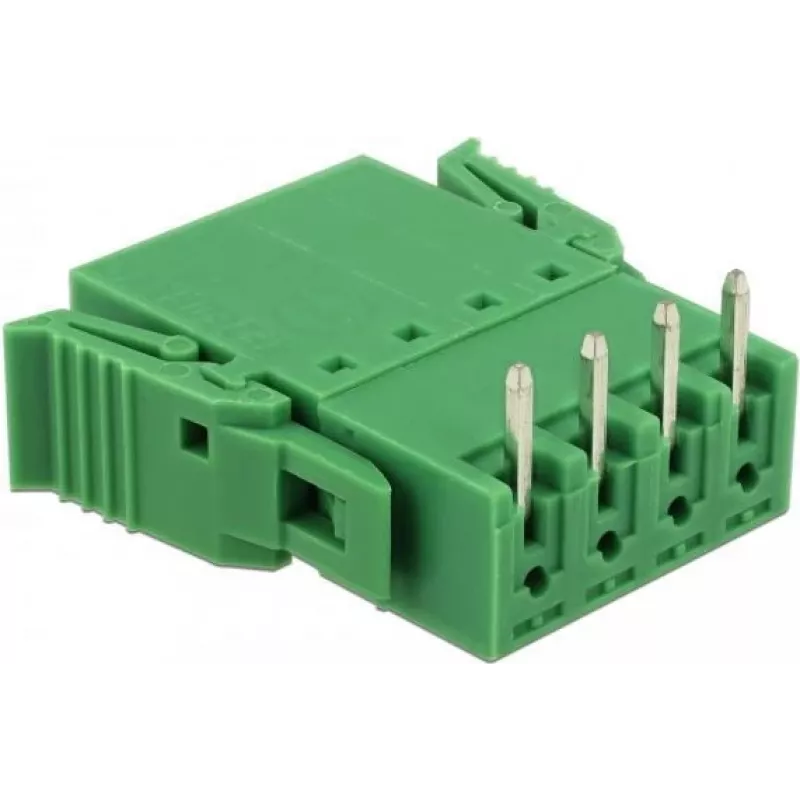

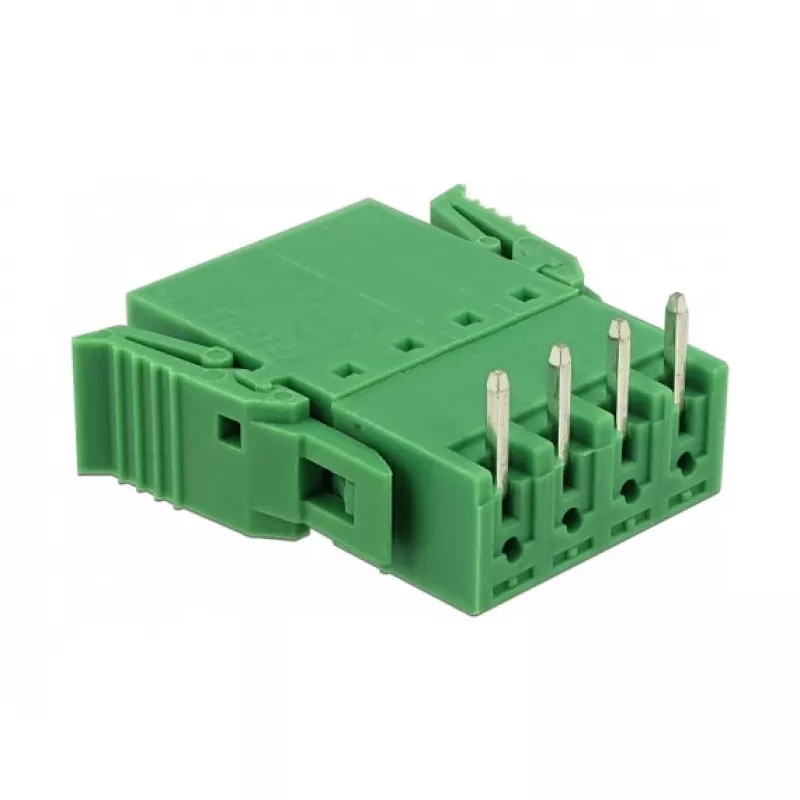

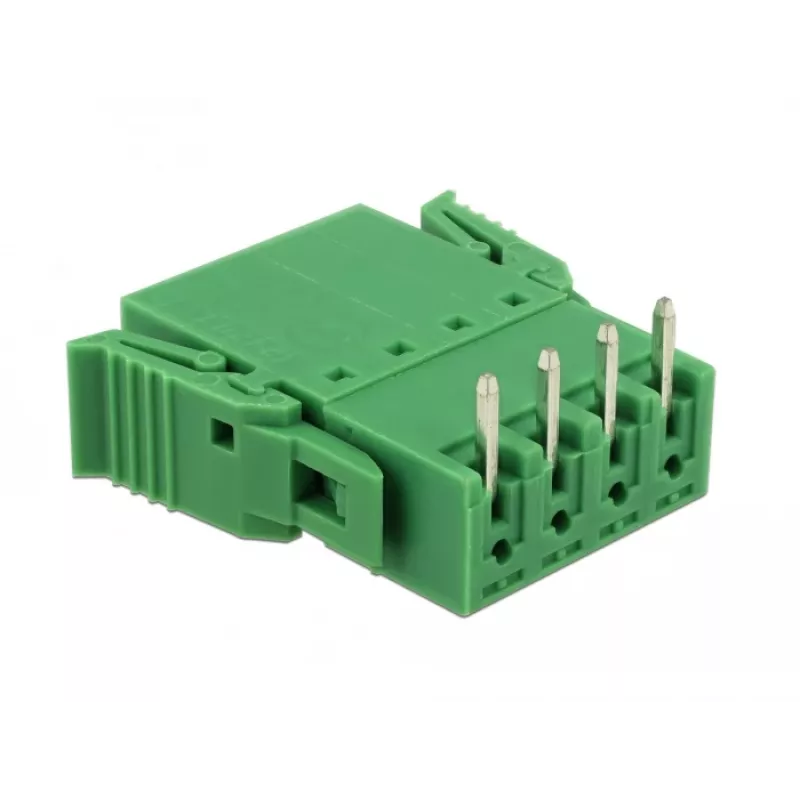

Zestaw złączy śrubowych Delock do PCB 4-pinowy, raster 3,81 mm, poziomy (65954)

Podczas budowy lub naprawy elektroniki tworzenie niezawodnych połączeń przewód-płytka na PCB może być wyzwaniem. Ten zestaw złączy śrubowych Delock zapewnia proste rozwiązanie do podłączania przewodów do płytki drukowanej z konfiguracją 4-pinową i rastrem 3,81 mm. Pozioma orientacja umożliwia montaż o niskim profilu, co czyni go odpowiednim do zastosowań, w których przestrzeń pionowa jest ograniczona.

Dla kogo jest przeznaczony

Ten zestaw jest przeznaczony dla hobbystów elektroniki, techników i inżynierów, którzy potrzebują pewnych, rozłączalnych połączeń na płytkach PCB. Jest szczególnie przydatny do prototypowania, przemysłowych systemów sterowania i niestandardowych projektów elektronicznych wymagających kompaktowego i niezawodnego złącza śrubowego.

Główne cechy

• Zestaw złączy śrubowych 4-pinowych o rastrze 3,81 mm
• Pozioma orientacja montażu dla niskoprofilowych projektów PCB
• Technologia przewlekana (THT) ułatwiająca lutowanie
• Prąd znamionowy 8 A i napięcie 300 V
• Obsługuje przewody jednożyłowe lub wielożyłowe od 28 do 16 AWG (0,08 do 1,31 mm²)
• Obudowa wykonana z trwałego materiału PA66
• Styki wykonane z mosiądzu cynowanego
• Śruby wykonane ze stali cynkowanej
• Zakres temperatur pracy: od -40 °C do 105 °C
• Kolor zielony ułatwiający identyfikację
• Zestaw zawiera 10 sztuk

Specyfikacje

• Typ produktu: Zestaw złączy śrubowych
• Liczba pinów: 4
• Raster: 3,81 mm
• Orientacja montażu: Pozioma
• Typ montażu: Przewlekany (THT)
• Prąd znamionowy: 8 A
• Napięcie znamionowe: 300 V
• Przekrój przewodu (jednożyłowy): 28 - 16 AWG (0,08 - 1,31 mm²)
• Przekrój przewodu (wielożyłowy): 28 - 16 AWG (0,08 - 1,31 mm²)
• Długość odizolowania przewodu: 5 mm
• Materiał obudowy: PA66
• Materiał styków: Mosiądz, cynowany
• Materiał śrub: Stal, cynkowana
• Temperatura pracy: od -40 °C do 105 °C
• Kolor: Zielony
• Ilość w zestawie: 10 sztuk

Wskazówki

Podczas lutowania tych złączy śrubowych do płytki PCB upewnij się, że płytka jest czysta i użyj lutownicy z odpowiednią kontrolą temperatury. Zdejmij izolację z przewodów na określoną długość 5 mm, aby zapewnić optymalny kontakt. W przypadku przewodów wielożyłowych rozważ ich zarobienie lub użycie tulejek, aby zapobiec strzępieniu. Dokręć śruby mocno, ale unikaj nadmiernego dokręcania, aby nie uszkodzić przewodu lub złącza.
