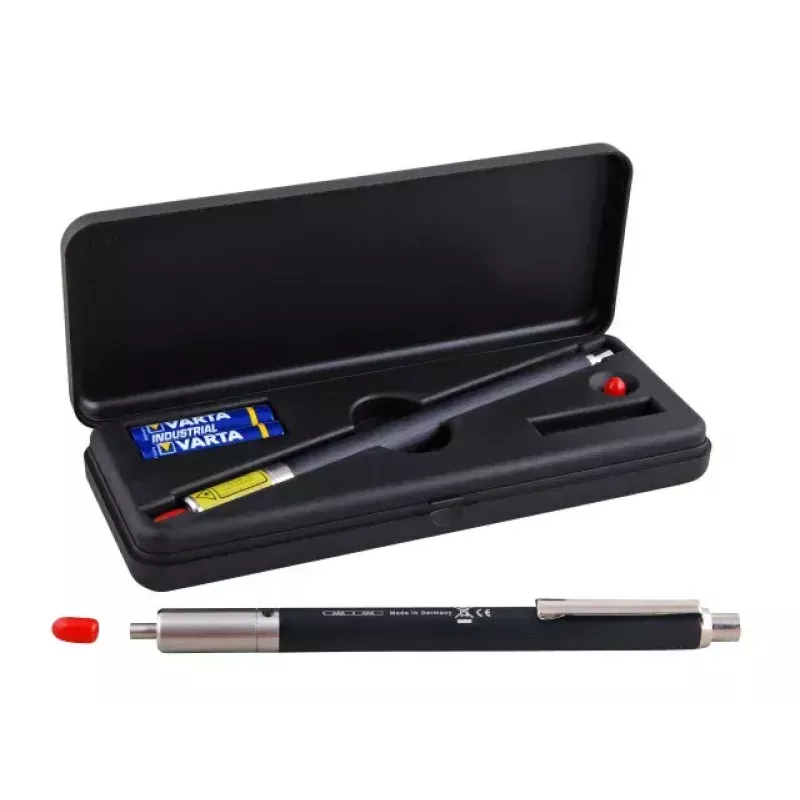

Zestawy do pomiaru strat optycznych EFB Elektronik 399900.1

Lokalizator wizyjny EFB Elektronik 399900.1 to kompaktowe urządzenie ręczne do inspekcji i lokalizacji usterek w systemach światłowodowych. Zaprojektowany do codziennego użytku w terenie, w środowiskach przemysłowych i w laboratoriach, umożliwia sprawdzanie włókien jednomodowych i wielomodowych, weryfikację wadliwych komponentów światłowodowych oraz pomaga w identyfikacji i łączeniu włókien. Lokalizator działa na widzialnej czerwonej długości fali 635 nm i oferuje zasięg roboczy do około 5 km dzięki zwiększonej mocy światła. Jest kompatybilny ze złączami z ferrulą 2,5 mm, w tym DIN, E2000, FC, SC i ST.

Zalety

Urządzenie emituje widzialne czerwone światło o długości 635 nm, co ułatwia lokalizację usterek, ma kompaktową i przenośną obudowę odpowiednią do użytku w terenie i w laboratorium oraz zapewnia kompatybilność z popularnymi złączami z ferrulą 2,5 mm (DIN, E2000, FC, SC, ST). Zwiększona moc optyczna umożliwia testowanie na dystansie roboczym około 5 km.

Zastosowanie

• Wizyjna lokalizacja usterek na włóknach jednomodowych i wielomodowych
• Sprawdzanie i identyfikacja złączy światłowodowych oraz linii krosowanych
• Inspekcja wadliwych komponentów światłowodowych w terenie, w środowiskach przemysłowych lub w laboratoriach

Kluczowa specyfikacja

• Marka: EFB Elektronik
• Model / MPN: 399900.1
• EAN: 4049759064068
• Długość fali: 635 nm (widzialne czerwone)
• Kompatybilne ferrule/złącza: ferrule 2,5 mm — DIN, E2000, FC, SC, ST
• Orientacyjny zasięg roboczy: do 5 km
• Zasilanie: baterie alkaliczne AAA
• Wymiary (szer. × gł. × wys.): 12 × 167 × 12 mm

Sposób użycia

Włóż baterie alkaliczne AAA, podłącz lokalizator wizyjny do złącza światłowodowego lub adaptera ferruli odpowiedniego dla typu złącza, a następnie włącz urządzenie, aby wyemitować widzialne czerwone światło o długości 635 nm. Przeprowadź wizyjną inspekcję włókna na całej długości oraz końcówek złączy, aby zlokalizować przerwy, zgięcia lub wadliwe spawy. Urządzenie służy również do identyfikacji pojedynczych włókien podczas krosowania lub trasowania linii światłowodowych.

Zalecenia

Nie patrz bezpośrednio w źródło światła. Stosuj lokalizator wyłącznie z kompatybilnymi złączami z ferrulą 2,5 mm i przestrzegaj standardowych procedur obchodzenia się z włóknami i zasad bezpieczeństwa. Do dokładnych pomiarów tłumienia używaj odpowiednich skalibrowanych przyrządów OLTS; niniejszy lokalizator wizyjny jest przeznaczony do identyfikacji i lokalizacji usterek, a nie do precyzyjnych pomiarów tłumienia.
