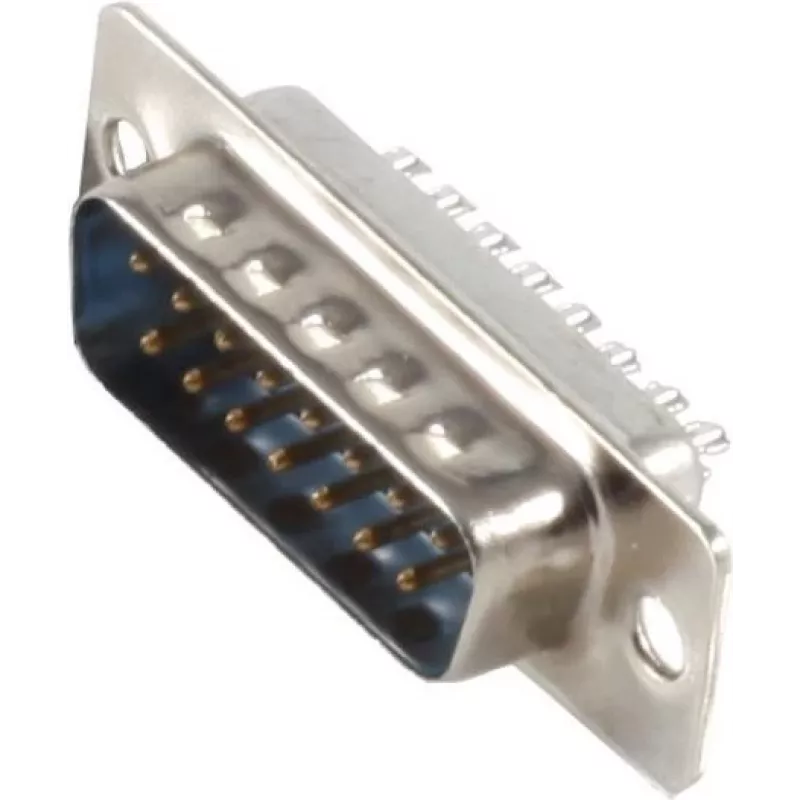

Złącze D-sub (15-pin) ShiverPeaks 79115-1 — Interfejs szeregowy/równoległy 15-pin

Złącze ShiverPeaks D-sub 15-pin model 79115-1 to kompaktowy interfejs 15-pinowy przeznaczony do szeregowych i równoległych połączeń sygnałowych. Wykonane jest w standardowej obudowie SUB-D, zapewniając niezawodne połączenie męsko-żeńskie w łączach danych, sterowania i urządzeń peryferyjnych w sprzęcie przemysłowym, audiowizualnym i komputerowym. Złącze przeznaczone jest do montażu kablowego, panelowego oraz do połączeń między urządzeniami tam, gdzie wymagany jest stabilny interfejs D-sub 15-pin.

Zalety

Złącze oferuje kompaktowy, standardowy układ 15 pinów, który zapewnia kompatybilność z szeroką gamą urządzeń szeregowych i równoległych. Jego konstrukcja zapewnia bezpieczne współpracowanie i stabilny styk elektryczny, redukując przerwy w połączeniach w aplikacjach narażonych na wibracje lub częste podłączanie. Konstrukcja umożliwia lutowane zakończenie przewodu i integrację w wiązkach kablowych lub panelach, zapewniając przewidywalną ścieżkę elektryczną dla linii sygnałowych i sterujących.

Zastosowanie

• Łącza danych szeregowych (okablowanie kompatybilne z RS-232/RS-422/RS-485)
• Połączenia sterowania równoległego i peryferyjne
• Połączenia w sprzęcie audiowizualnym
• Panele sterowania przemysłowego i oprzyrządowanie
• Zestawy kablowe i niestandardowe wiązki kablowe

Specyfikacja techniczna

• Typ złącza: D-sub 15-pin (SUB-D, 15 pinów)
• Układ styków: 15 styków w standardowym układzie D-sub
• Styl końcówek: końcówki lutownicze / lutowane zakończenia kablowe do lutowania ręcznego lub rozpływowego
• Opcje montażu: aplikacje montażu kablowego i panelowego
• Opcje płci: typowe pary męskie i żeńskie dostępne w złączach D-sub
• Zastosowanie: transmisja linii sygnałowych i sterujących w interfejsach szeregowych i równoległych

Sposób użycia

Przygotuj przewody, zdejmując izolację na długości odpowiedniej dla końcówek lutowniczych. W razie potrzeby ocynuj przewody, a następnie włóż każdy przewód do odpowiedniej końcówki lutowniczej zgodnie ze schematem połączeń dla zamierzonego protokołu szeregowego lub równoległego. Bezpiecznie zlutuj każde połączenie, sprawdź, czy nie występują zimne luty, i zamontuj dostarczone izolatory lub odciągi. W przypadku instalacji panelowych wyrównaj złącze z wycięciem w panelu i zamocuj za pomocą zestawu montażowego; upewnij się, że współpracujące złącza łączą się płynnie i że śruby radełkowane lub mechanizmy blokujące są dokręcone, aby zapobiec ruchom.

Zalecenia

Stosuj odpowiednie ekranowanie kabla i uziemienie w przypadku linii sygnałowych wrażliwych na zakłócenia oraz postępuj zgodnie ze standardem okablowania podłączonego sprzętu, aby zapewnić prawidłowe przypisanie pinów. Unikaj nadmiernego zginania w obszarze zakończeń lutowanych i zapewnij odciążenie, aby zapobiec naprężeniom mechanicznym na złączach lutowanych.
