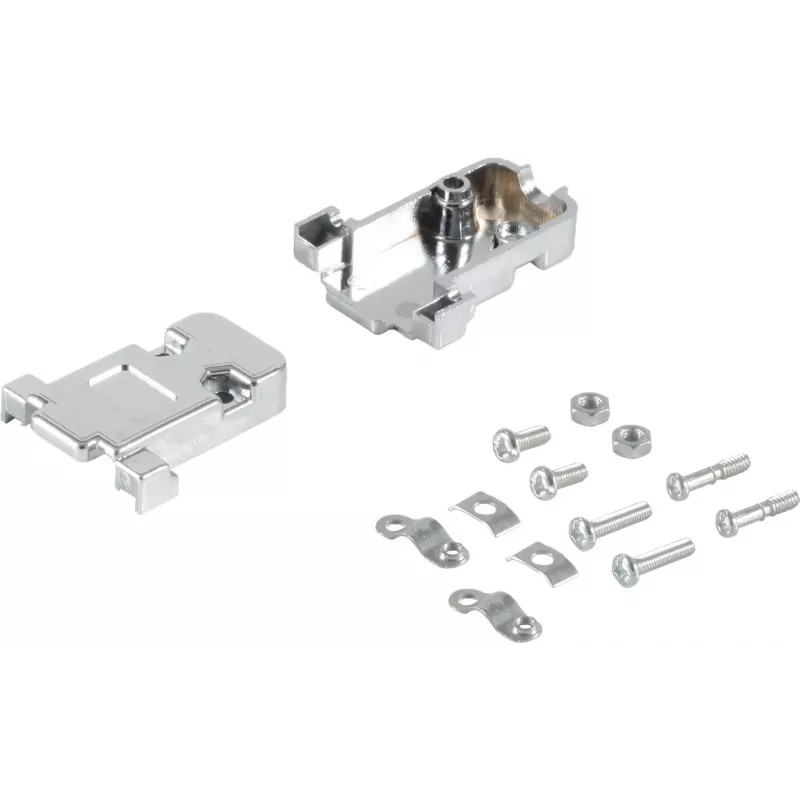

Złącze D‑Sub 9‑pinowe (Sub‑D) metalizowane, ShiverPeaks 79109‑M

ShiverPeaks S/CONN 79109‑M to metalizowane 9‑pinowe złącze D‑Sub (Sub‑D) zaprojektowane do niezawodnego interfejsu sygnałowego i danych. Kompaktowa prostokątna metalizowana obudowa zawiera dziewięć styków rozmieszczonych w standardowym układzie D‑sub, zapewniając znany interfejs mechaniczny i elektryczny dla zestawów kabli szeregowych, równoległych i niestandardowych. Złącze nadaje się do montażu na płytce drukowanej lub w przewodzie w sprzęcie przemysłowym, pomiarowym i komunikacyjnym, gdzie wymagana jest trwała metalowa obudowa i precyzyjne ustawienie styków.

Zalety

Metalizowana obudowa zapewnia wytrzymałość mechaniczną i lepsze ekranowanie elektromagnetyczne w porównaniu z obudowami niemetalizowanymi, a standardowy układ 9 styków gwarantuje kompatybilność z istniejącym okablowaniem i urządzeniami Sub‑D. Kompaktowa prostokątna obudowa umożliwia efektywne wykorzystanie przestrzeni na panelu i płytce drukowanej, a metalowe wykończenie pomaga utrzymać uziemienie złącza i długoterminową trwałość w wymagających środowiskach.

Zastosowanie

• Połączenia szeregowe RS‑232/RS‑422/RS‑485 i starsze porty komunikacyjne
• Sprzęt pomiarowy i kontrolno‑pomiarowy wymagający stabilnych łączy danych
• Niestandardowe zestawy kablowe i adaptery do przemysłowych systemów sterowania
• Montaż na płytce drukowanej lub panelu, gdzie wymagane jest ekranowanie mechaniczne i uziemienie

Kluczowe specyfikacje

• Typ złącza: 9‑pinowe D‑Sub (Sub‑D) w standardowym układzie styków
• Materiał/wykończenie obudowy: metalizowana obudowa dla lepszego ekranowania i wytrzymałości mechanicznej
• Opcje montażu: nadaje się do montażu na płytce drukowanej lub w przewodzie w zależności od wariantu
• Konfiguracja styków: dziewięć styków sygnałowych dla interfejsów szeregowych i równoległych
• Środowisko zastosowania: zaprojektowane do sprzętu przemysłowego, pomiarowego i komunikacyjnego

Sposób użycia

Zainstaluj złącze zgodnie z rysunkami mechanicznymi urządzenia, wyrównując obudowę w kształcie litery D z wycięciem w panelu współpracującym lub obudową kabla. W przypadku wariantów do montażu na płytce drukowanej przylutuj lub wciśnij końcówki styków do płytki, postępując zgodnie z zalecanymi przez producenta profilami lutowniczymi i praktykami uziemienia. W przypadku zespołów kablowych zakończ dziewięć przewodów na odpowiednich pinach, stosując odpowiednie metody zaciskania lub lutowania, i zapewnij solidne odciążenie naprężeń. Przed włączeniem podłączonego sprzętu sprawdź przypisanie pinów, aby uniknąć błędów w okablowaniu.

Zalecenia

Zastosuj prawidłowe uziemienie metalizowanej obudowy, aby utrzymać wydajność EMC. Dobierz odciążenie naprężeń i osprzęt montażowy odpowiedni do środowiska pracy, aby uniknąć naprężeń mechanicznych na stykach. Przed wielokrotnym podłączaniem sprawdź, czy powierzchnie współpracujące nie są zanieczyszczone lub uszkodzone, aby zapewnić niezawodną transmisję sygnału.
