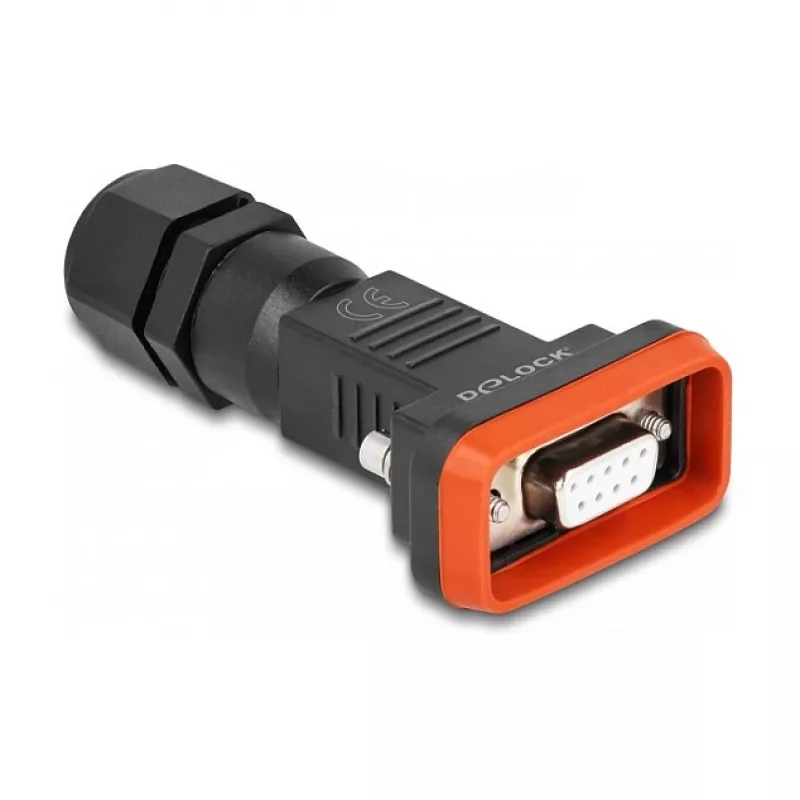

Złącze DeLOCK D-Sub 9-pinowe żeńskie IP67 wodoszczelne czarno-pomarańczowe

Złącze DeLOCK D-Sub 9-pinowe żeńskie IP67 wodoszczelne to interfejs D-Sub typu lutowanego przeznaczony do niezawodnego montażu kabli i stosowania w wymagających środowiskach. Złącze jest dostępne w kolorze czarnym i pomarańczowym i posiada obudowę o stopniu ochrony IP67, która chroni lutowane przewody przed wilgocią, dzięki czemu nadaje się do instalacji w szafach sterowniczych i innych miejscach przemysłowych. Jego wymiary to około 80 mm (szerokość) × 41 mm (głębokość) × 22 mm (wysokość).

Zalety

Obudowa o stopniu ochrony IP67 zapewnia pyłoszczelną i wodoszczelną ochronę połączeń lutowanych. Konstrukcja umożliwia przeprowadzenie kabla przez obudowę i przylutowanie go bezpośrednio do 9-pinowych styków D-Sub, a następnie zamontowanie razem ze złączem w obudowie, co zapewnia bezpieczny montaż. Kompaktowe wymiary i solidna konstrukcja wspierają niezawodną pracę w zastosowaniach przemysłowych i w szafach sterowniczych.

Zastosowanie

• Montaż kabli i niestandardowe wiązki przewodów
• Połączenia w szafach sterowniczych i panelach przemysłowych
• Zastosowania wymagające ochrony przed pyłem i wodą (IP67)

Kluczowe specyfikacje

• Typ złącza: D-Sub 9-pinowe (żeńskie)
• Styków: 9 pinów lutowanych
• Stopień ochrony: IP67 (obudowa)
• Kolor produktu: czarny, pomarańczowy
• Wymiary (szer. × gł. × wys.): 80 × 41 × 22 mm (ok.)
• Marka: DELOCK
• Numer katalogowy producenta (MPN): 87803
• EAN: 4043619878031

Sposób użycia

Przeprowadź przygotowany kabel przez wodoszczelną obudowę i przylutuj każdą żyłę do odpowiednich 9 pinów lutowanych złącza żeńskiego D-Sub. Po zakończeniu lutowania umieść złącze i przylutowane przewody wewnątrz obudowy i zabezpiecz je zgodnie z metodą montażu obudowy, tak aby złącze było zamontowane razem z kablem w obudowie IP67. Dokręć wszelkie zaciski lub śruby dostarczone z obudową, aby zapewnić pyłoszczelne i wodoszczelne uszczelnienie przed zamontowaniem zmontowanego złącza w szafie sterowniczej lub panelu.

Zalecenia

Używaj kabli o odpowiednim przekroju i prawidłowej techniki lutowania, aby zapewnić stabilność mechaniczną i niezawodny kontakt elektryczny. Sprawdź uszczelnienia obudowy i elementy mocujące po montażu, aby zachować ochronę IP67. W przypadku instalacji w szafach należy pozostawić miejsce na podłączenie złącza i dostęp serwisowy.
