Złącze koncentryczne DeLOCK 65847 MMCX 50 Ω

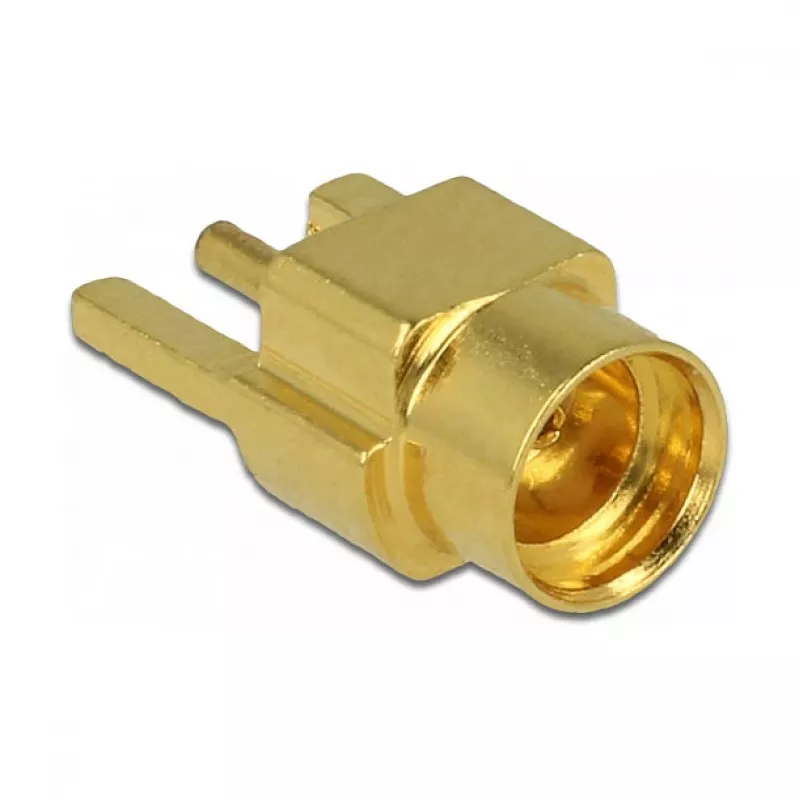

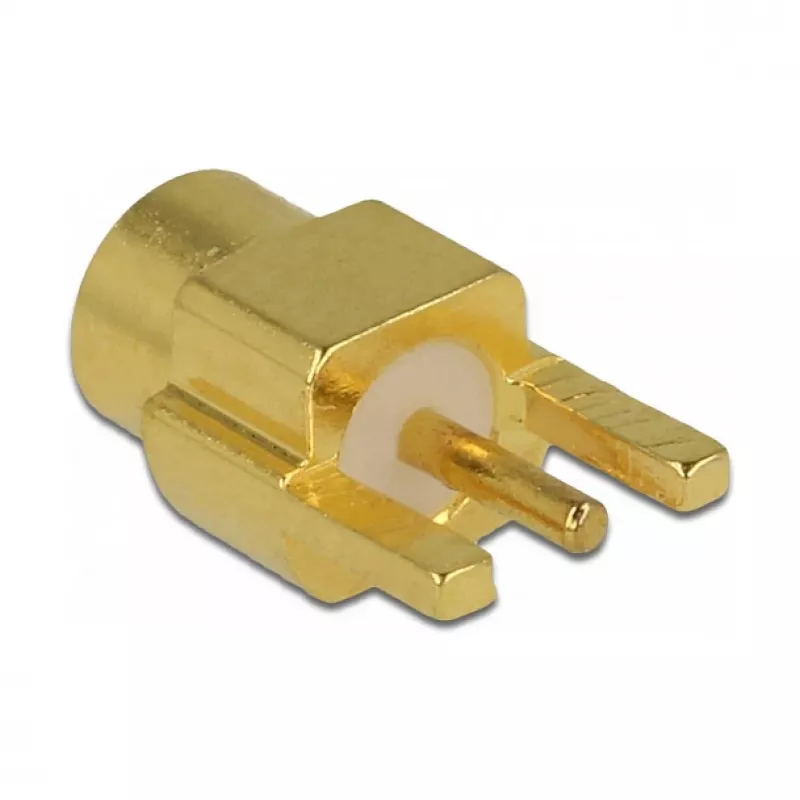

Złącze koncentryczne DELOCK 65847 MMCX 50 Ω to kompaktowy, jednoczęściowy komponent przeznaczony do niezawodnej transmisji sygnału RF w szerokim zakresie częstotliwości. Dzięki pozłacanym stykom i niewielkim rozmiarom, to złącze MMCX sprawdza się w instalacjach o ograniczonej przestrzeni, zachowując stabilną wydajność elektryczną od prądu stałego do 6 GHz. Pakowane pojedynczo w woreczku polietylenowym, złącze jest przeznaczone do bezpośredniej integracji w niestandardowych zestawach kablowych, sprzęcie testowym i kompaktowych urządzeniach RF.

Zalety

Złącze MMCX zapewnia stałą impedancję 50 omów i obsługuje częstotliwości do 6000 MHz, umożliwiając zastosowanie w aplikacjach wysokiej częstotliwości. Pozłacane styki zmniejszają rezystancję styku i oferują zwiększoną odporność na korozję, co przekłada się na długoterminową stabilność elektryczną. Jego kompaktowe wymiary (około 7,5 mm × 4,5 mm × 3,4 mm) sprawiają, że nadaje się do ciasnych przestrzeni montażowych i lekkich konstrukcji. Produkt jest dostarczany jako pojedyncza sztuka, co upraszcza wybór do małych projektów i napraw.

Zastosowanie

• Sprzęt testowy RF i mikrofalowy
• Moduły komunikacji bezprzewodowej i transceivery
• Okablowanie wewnętrzne w urządzeniach kompaktowych (GPS, IoT, handheldy)
• Niestandardowe zestawy kablowe i budowa prototypów

Kluczowe dane techniczne

• Typ złącza: koncentryczne MMCX
• Impedancja: 50 Ω
• Zakres częstotliwości: 0–6000 MHz
• Powłoka styków: pozłacane styki
• Wymiary (szer. × gł. × wys.): ok. 7,5 mm × 4,5 mm × 3,4 mm
• Opakowanie: pojedyncza sztuka w woreczku polietylenowym

Sposób użycia

Przygotuj kabel koncentryczny zgodnie ze standardowymi praktykami montażu MMCX, zapewniając prawidłowe zakończenie przewodu środkowego i ekranu dla połączenia 50 Ω. Włóż i zamocuj złącze na kablu zgodnie z metodą mechaniczną producenta, uważając, aby nie uszkodzić pozłacanych powierzchni stykowych. Podczas integracji ze sprzętem, dopasuj złącze do współpracującego gniazda MMCX i dociśnij stanowczo, aż poczujesz zatrzaśnięcie. Po instalacji sprawdź ciągłość i straty odbiciowe za pomocą odpowiednich przyrządów testowych.

Zalecenia

Z pozłacanymi stykami należy obchodzić się ostrożnie, aby uniknąć zarysowań lub zanieczyszczeń. Używaj kompatybilnych kabli 50 Ω i współpracujących złączy oraz przeprowadzaj okresowe przeglądy w środowiskach narażonych na kurz lub wilgoć. W przypadku krytycznych pomiarów RF, potwierdź integralność złącza za pomocą analizatora sieci, aby zapewnić oczekiwaną wydajność do 6 GHz.
