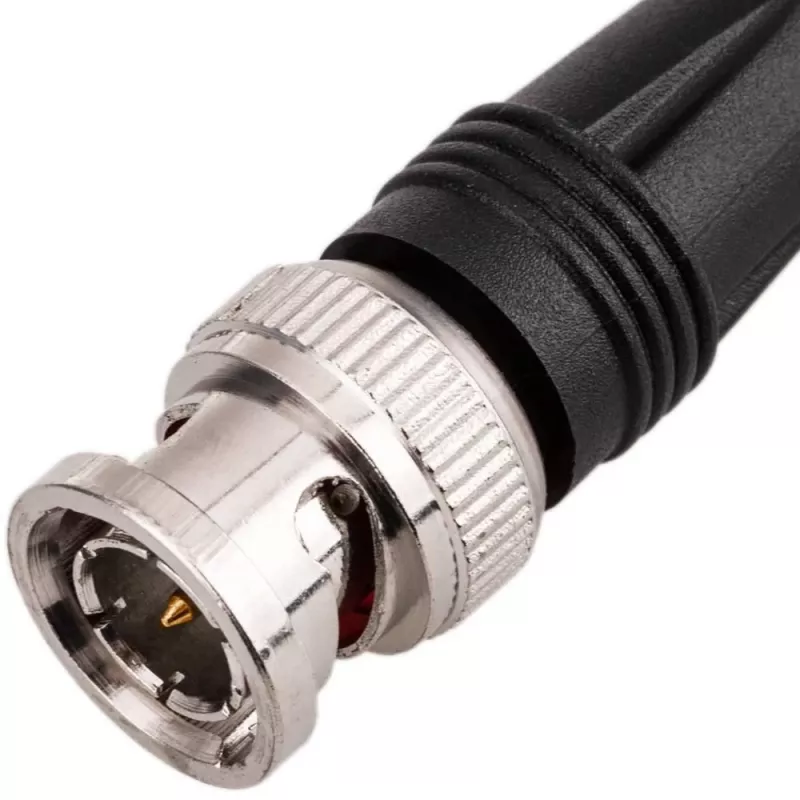

Złącze koncentryczne Microconnect BNC-HDSDI-PLUG BNC HDSDI Plug

MicroConnect BNC-HDSDI-PLUG to wysokiej jakości męskie złącze zaciskane BNC 12G przeznaczone do współosiowych zastosowań HD-SDI. Zapewnia niezawodną transmisję sygnału w profesjonalnym sprzęcie wideo i nadaje się zarówno do użytku studyjnego, jak i w terenie dzięki niezawodnej konstrukcji i trwałym materiałom.

Zalety

To męskie złącze zaciskane BNC 12G zapewnia stabilną transmisję sygnału wysokiej rozdzielczości z niskimi stratami i dobrym ekranowaniem. Złącze jest zbudowane z myślą o wielokrotnym użytkowaniu w środowiskach profesjonalnych i oferuje kompatybilność ze standardowymi formatami okablowania HD-SDI. Jego zaciskowy sposób zakończenia zapewnia bezpieczne połączenie mechaniczne i elektryczne.

Zastosowanie

• Profesjonalne kamery wideo i monitory HD-SDI
• Trasowanie sygnału studyjnego i telewizyjnego
• Konfiguracje produkcyjne w terenie oraz ENG/EFP
• Instalacja i naprawa współosiowego okablowania HD-SDI

Kluczowe specyfikacje

• Typ: Męskie złącze zaciskane BNC 12G
• Model: MicroConnect BNC-HDSDI-PLUG (MPN: BNC-HDSDI-PLUG)
• Zastosowanie: Współosiowa transmisja sygnału HD-SDI
• EAN: 5715063475416

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując zewnętrzną powłokę, oplot, dielektryk i wewnętrzny przewodnik na zalecane długości dla złącza zaciskanego. Włóż kabel do korpusu złącza tak, aby żyła środkowa osadziła się w pinie, a oplot stykał się z korpusem. Użyj odpowiedniego narzędzia zaciskającego i matrycy dopasowanej do rozmiaru złącza, aby zacisnąć tuleję i zabezpieczyć zestaw. Po zaciśnięciu sprawdź ciągłość elektryczną i stabilność mechaniczną.

Zalecenia

Używaj złącza z typami kabli i impedancjami określonymi dla systemów HD-SDI (zazwyczaj 75 Ω). Wybierz kompatybilne narzędzie zaciskające i matryce oraz wykonaj test ciągłości/ekranowania po instalacji. Wymieniaj złącza wykazujące korozję lub uszkodzenia mechaniczne, aby zachować integralność sygnału.
