Złącze koncentryczne typu F Kathrein EMK 05

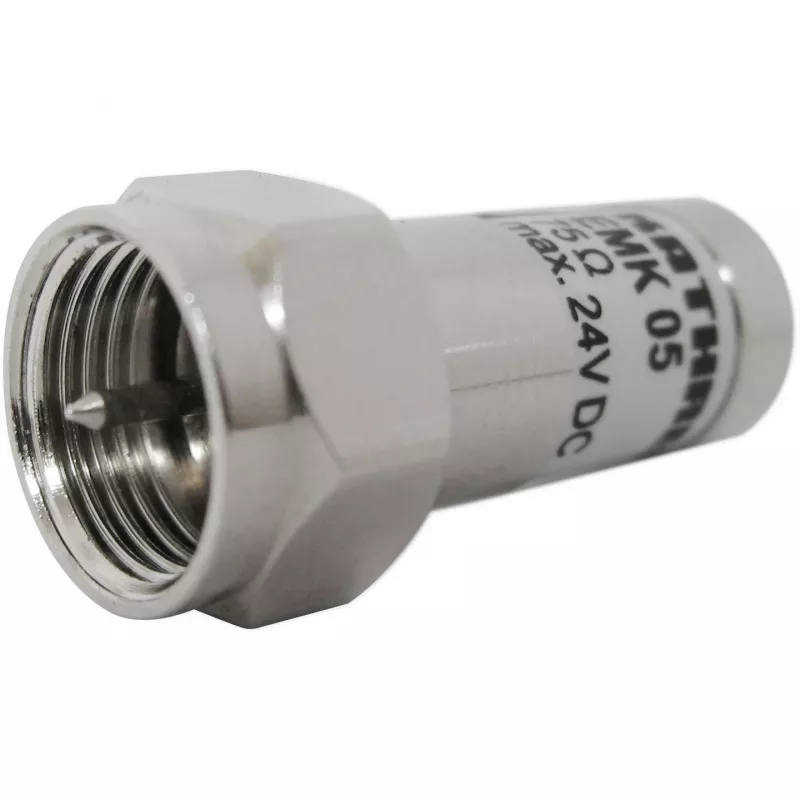

Kathrein EMK 05 to koncentryczny rezystor terminujący typu F z wbudowanym blokowaniem DC, zaprojektowany do systemów dystrybucji sygnału satelitarnego IF o impedancji 75 Ω oraz ogólnych systemów koncentrycznych. Zapewnia współczynnik ekranowania większy niż 85 dB i spełnia klasę ekranowania A, aby minimalizować zakłócenia i utrzymać integralność sygnału w zakresie częstotliwości 5–3000 MHz. Produkt jest dostarczany jako pojedyncze męskie złącze typu F i jest przeznaczony do blokowania ścieżek DC przy jednoczesnym dopasowaniu impedancji systemu.

Zalety

EMK 05 łączy funkcje terminowania i blokowania DC w jednym kompaktowym męskim złączu typu F, zmniejszając liczbę komponentów w sieciach dystrybucyjnych. Jego wysoki współczynnik ekranowania (>85 dB) i konstrukcja klasy ekranowania A ograniczają przenikanie i wypromieniowywanie niepożądanych sygnałów. Impedancja 75 Ω i szeroki zakres częstotliwości (5–3000 MHz) sprawiają, że jest kompatybilny ze standardowymi systemami satelitarnej częstotliwości pośredniej oraz różnorodnymi koncentrycznymi aplikacjami audio/wideo.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamocuj męskie złącze EMK 05 typu F do żeńskiego gniazda F kabla koncentrycznego lub portu urządzenia wymagającego terminowania i odseparowania DC. Zapewnij czyste, gwintowane połączenie i dokręć ręcznie lub przy użyciu odpowiedniego klucza dynamometrycznego, jeśli jest to określone w wytycznych montażowych. Wbudowane blokowanie DC zapobiega przepływowi prądu stałego, a rezystor zapewnia wymagane terminowanie w celu utrzymania dopasowania systemu do 75 Ω.

Zalecenia

Używaj EMK 05 tam, gdzie DC musi być zablokowane — na przykład, przy izolowaniu urządzeń zasilających od pasywnych komponentów dalszych odcinków. Sprawdź dopasowanie mechaniczne i czy komponenty systemu oczekują terminowania 75 Ω. Nie podłączaj zasilania DC przez terminowany port; jeśli wymagana jest ciągłość DC, wybierz odpowiedni terminator nieblokujący.
