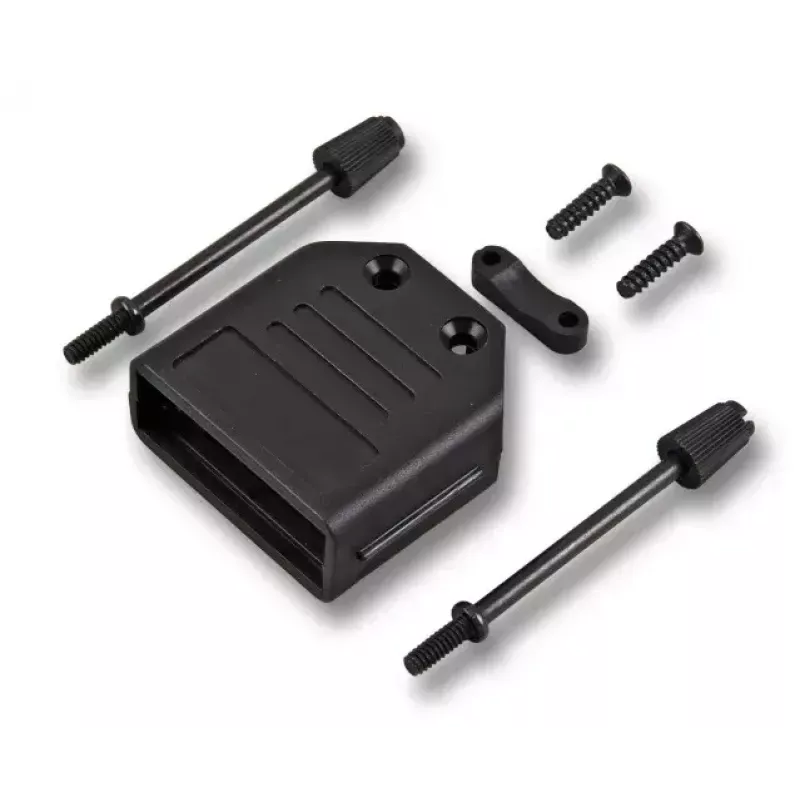

Złącze przewodowe Dsub 15-pin EFB Elektronik 29477.1 czarne

Złącze przewodowe EFB Elektronik Dsub 15-pin w kolorze czarnym to kompaktowa obudowa z tworzywa sztucznego zaprojektowana do umieszczenia i zabezpieczenia złącza D-sub 15-pin. Przy przybliżonej średnicy zewnętrznej wejścia kablowego 1,25 cm, szerokości 42,2 mm i głębokości 32,8 mm, to jednoczęściowe złącze jest przeznaczone do wykańczania i ochrony zakończeń kablowych D-sub w sprzęcie elektronicznym. Złącze jest dostarczane pojedynczo i nadaje się tam, gdzie wymagana jest mała, wytrzymała plastikowa obudowa D-sub.

Zalety

To złącze Dsub 15-pin zapewnia kompaktową i lekką plastikową obudowę, która upraszcza zarządzanie kablami i zmniejsza objętość obudowy w porównaniu z osłonami metalowymi. Jego czarne wykończenie z tworzywa sztucznego oferuje podstawową ochronę mechaniczną zmontowanych styków i izolację przed przypadkowym kontaktem. Wymiary ułatwiają obsługę i integrację w obudowach rackowych, stołowych lub niestandardowych, gdzie przestrzeń jest ograniczona.

Nadaje się do

• Naprawy lub montażu zakończeń kablowych D-sub 15-pin
• Małych obudów elektronicznych, w których preferowana jest plastikowa osłona D-sub
• Prototypowania i produkcji niskonakładowej kabli interfejsu szeregowego lub równoległego
• Wymiany uszkodzonych plastikowych obudów D-sub

Kluczowe specyfikacje

• Typ złącza: D-sub 15-pin (możliwość umieszczenia styków żeńskich/męskich zależy od użytej wkładki)
• Materiał: czarna obudowa z tworzywa sztucznego
• Średnica zewnętrzna wejścia kablowego: 1,25 cm (ok.)
• Szerokość: 42,2 mm
• Głębokość: 32,8 mm
• Opakowanie: sprzedawane pojedynczo

Sposób użycia

Przygotuj kabel i wkładkę stykową zgodnie z instrukcjami producenta styków, następnie umieść zaciśniętą lub lutowaną wkładkę stykową w obudowie D-sub i zabezpiecz wszelkie dostarczone elementy mocujące lub zaciski. Upewnij się, że wejście kablowe jest wyrównane z otworem o średnicy 1,25 cm, a zmontowane styki są prawidłowo osadzone wewnątrz osłony przed dokręceniem śrub lub odciążenia. Sprawdź ciągłość elektryczną i stabilność mechaniczną po montażu.

Zalecenia

Używaj odpowiednich wkładek stykowych i przestrzegaj zalecanych procedur zaciskania lub lutowania styków D-sub. Aby uzyskać lepsze odciążenie i ochronę środowiskową, dodaj odpowiedni dławik kablowy lub koszulkę termokurczliwą przy wejściu kabla. Unikaj narażenia na nadmierne ciepło lub rozpuszczalniki, które mogłyby odkształcić plastikową obudowę.
