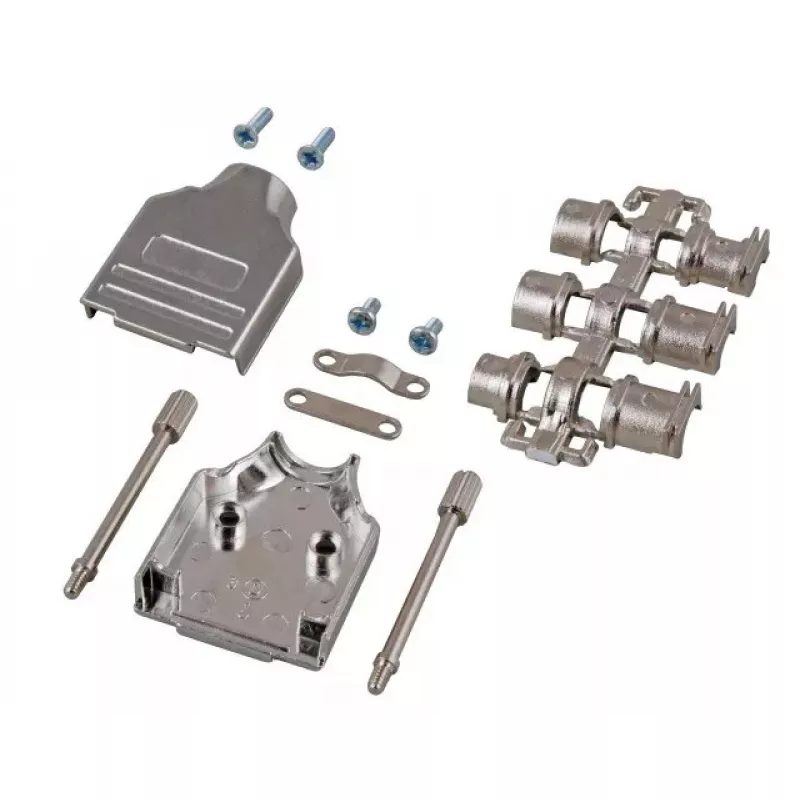

Złącze przewodowe Dsub 37-pin EFB Elektronik 29473.1

Złącze przewodowe EFB Elektronik Dsub 37-pin to kompaktowe złącze cynkowe przeznaczone do zastosowań z interfejsem D-subminiature 37-pin. Dzięki srebrnemu wykończeniu i niewielkim wymiarom (średnica zewnętrzna ok. 1,3 cm dla części cylindrycznej, szerokość 33 mm i głębokość 47 mm), to jednoczęściowe złącze zapewnia niezawodny interfejs mechaniczny i elektryczny do okablowania sygnałowego i niskoprądowego. Metalowa obudowa zapewnia ochronę mechaniczną i potencjał uziemienia, a format ułatwia prostą integrację z szafami sprzętowymi, panelami i zespołami kablowymi.

Zalety

To cynkowe złącze Dsub 37-pin łączy trwałość i odporność na korozję ze stabilnym działaniem styków elektrycznych. Kompaktowe wymiary sprawiają, że nadaje się do ciasnych przestrzeni instalacyjnych bez utraty dostępności złącza. Jego znormalizowany układ 37-pin D-sub zapewnia kompatybilność z popularnymi złączami współpracującymi i wiązkami kablowymi stosowanymi w systemach sterowania przemysłowego, pomiarowych i komunikacyjnych.

Zastosowanie

• Okablowanie danych i sygnałów, gdzie wymagany jest interfejs 37-pin D-sub
• Sprzęt montowany na panelu lub w obudowie o ograniczonej głębokości instalacji
• Naprawa lub wymiana istniejących połączeń D-sub 37-pin w przyrządach i systemach sterowania
• Niestandardowe zespoły kablowe i adaptery do zastosowań przemysłowych i laboratoryjnych

Kluczowe specyfikacje

• Typ złącza: D-sub 37-pin (męskie/żeńskie zależy od odpowiednika współpracującego)
• Materiał: obudowa cynkowa
• Wykończenie/kolor: srebrny
• Średnica zewnętrzna (część cylindryczna): ok. 1,3 cm
• Szerokość: 33 mm
• Głębokość: 47 mm
• Ilość sprzedawana: pojedyncza sztuka

Sposób użycia

Przygotuj kabel lub wycięcie w panelu zgodnie z wymiarami złącza, dbając o prawidłowe ułożenie styków ze złączem współpracującym. Zamocuj złącze do kabla lub panelu, postępując zgodnie ze standardowymi procedurami okablowania i montażu D-sub, w tym odpowiednim lutowaniem lub zaciskaniem styków, zgodnie z wymaganiami konkretnych wkładek stykowych. Dokręć elementy mocujące, aby utrzymać bezpieczne połączenie mechaniczne i, w razie potrzeby, zapewnić uziemienie poprzez metalową obudowę do obudowy sprzętu.

Zalecenia

Używaj odpowiednich zabezpieczeń przed naprężeniem i zarządzania kablami, aby zapobiec obciążeniom mechanicznym złącza. Zweryfikuj przypisanie styków i ciągłość po instalacji i przed podaniem zasilania. W środowiskach korozyjnych lub zewnętrznych rozważ dodatkowe środki ochrony, takie jak uszczelnienie lub osłona środowiskowa, pomimo cynkowej konstrukcji.
